Подключение аварийной сигнализации

Контакт аварийной сигнализации находится на двух средних

клеммах терминального блока, расположенного на верхней

панели EDS-408A/405A . Для подключения аварийной

сигнализации используйте два провода. Один конец каждого

провода подсоедините к соответствующей клемме аварийной

сигнализации коммутатора. Другой конец провода подсоедините к

сигнализирующему устройству.

Ниже описано назначение аварийных контактов коммутатора.

АВАРИЯ: Два средних контакта на 6-

контактном терминальном

блоке используются для оповещения как о сбое питания, так и об

обрыве соединения на портах. Встроенное в коммутатор реле

размыкает контакты аварийной сигнализации в следующих

ситуациях:

1. Возникло аварийное событие.

или

2. EDS-408A/405A является «мастером сети» Turbo Ring, и происходит обрыв сети Turbo

Ring.

или

3. Возникает ошибка при включении коммутаторов.

Если ни одно из

этих условий не выполняется, цепь остается замкнутой.

Подключение резервированного питания

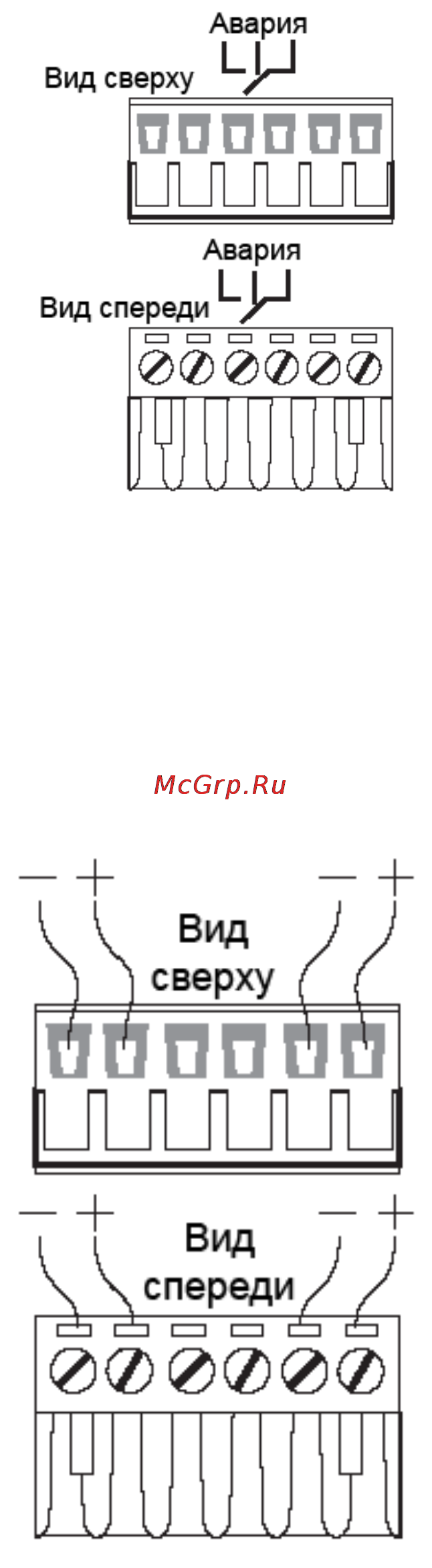

Правые и левые клеммы на 6-контактном терминальном блоке

верхней панели EDS-408A/405A используются для подключения

двух источников питания постоянного тока. Вид этих клемм

сверху и спереди показан на рисунке.

Шаг 1

Подсоедините контакты +/- источника питания к клеммам V-/V+.

Шаг 2

Для закрепления проводов питания затяните небольшой

отверткой винты, расположенные на клеммах в передней части

терминального блока

Шаг 3

Вставьте пластмассовый терминальный блок в гнездо,

расположенное на верхней панели коммутатора EDS-408A/405A

Коммутатор EDS-408A/405A имеет дублированный вход

питания постоянного тока, позволяющий резервировать

электропитание устройства. Если один из источников питания

выходит из строя, другой продолжает работу, обеспечивая

коммутатору EDS-408A/405A бесперебойное функционирование.
