MOXA EDS-408A/405A: руководство по аппаратной установке

www.moxa.ru sales@moxa.ru support@moxa.ru

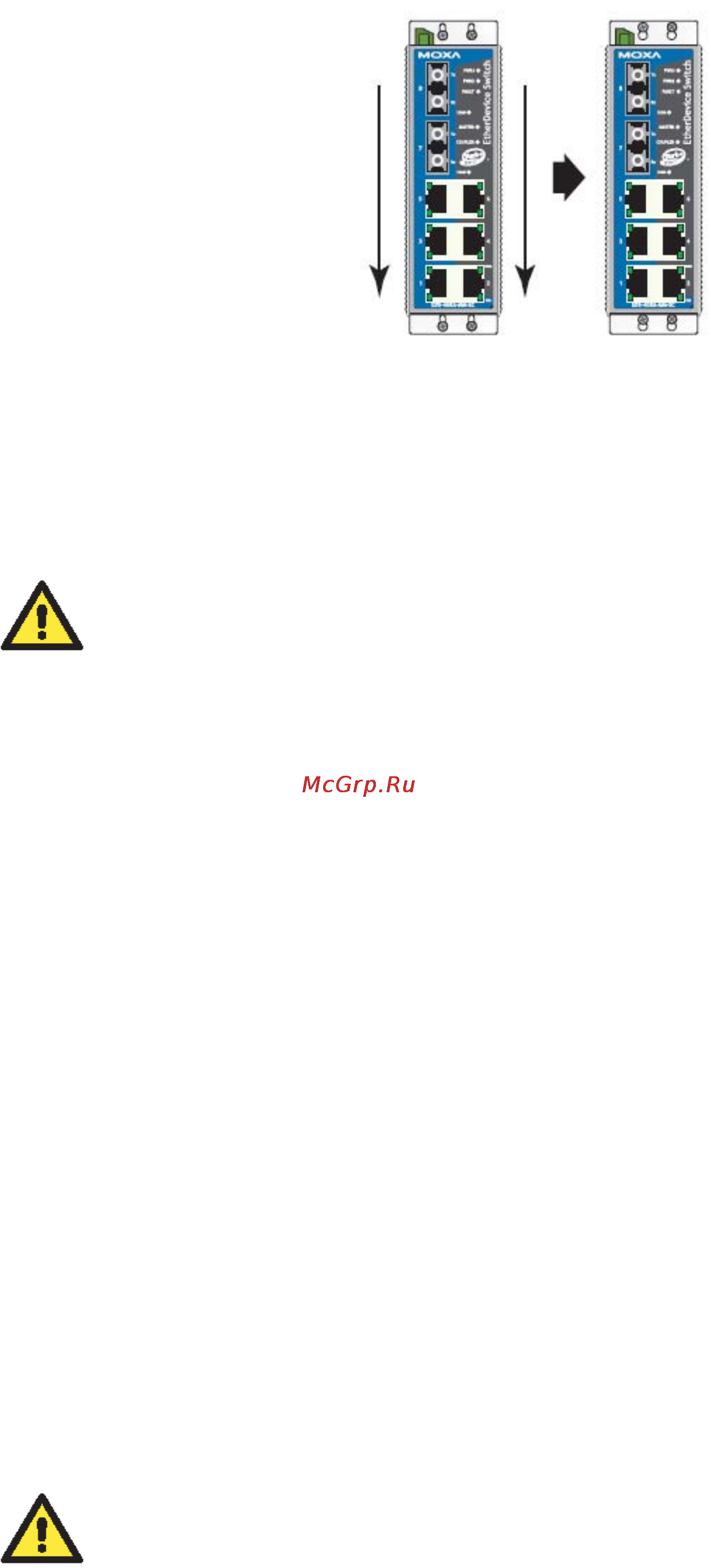

3. Вставьте 4 головки шурупов в пазы на крепежном устройстве и опустите корпус EDS-

408A/405A вниз, как показано на рисунке. Убедитесь в прочности крепежа.

Требования к электропроводке

В этом разделе отмечено несколько моментов, которым необходимо уделить особое внимание

перед установкой.

ВНИМАНИЕ

Соблюдайте предосторожность!

Прежде чем осуществлять подключение коммутатора EtherDevice Switch, убедитесь в

том, что электропитание отсоединено.

Подсчитайте максимально возможный ток в электрических кабелях. Если ток

превышает значение, допустимое для используемых кабелей, проводка может нагреться и

нанести серьезный ущерб Вашему

оборудованию.

Также обратите внимание на следующее:

• Не прокладывайте коммуникационные провода и провода питания рядом. Если все же есть

необходимость в их пересечении, убедитесь, что кабели расположены перпендикулярно друг другу

в точке пересечения.

• ПРИМЕЧАНИЕ: Не прокладывайте кабели питания и сигнальные кабели в одном

монтажном коробе. Чтобы избежать помех,

провода с различными характеристики сигнала

необходимо прокладывать отдельно друг от друга.

• Основываясь на типе передаваемого сигнала, определите, какие провода необходимо

прокладывать отдельно друг от друга. Провода с одинаковыми электрическими параметрами могут

быть проложены рядом друг с другом.

• Прокладывайте отдельно друг от друга кабели входных и выходных сигналов.

• Рекомендуется, где это необходимо, помечать кабели всех устройств системы.

Заземление EDS-408A/405A

Заземление и правильная электропроводка помогают существенно снизить воздействие

электромагнитных помех на коммутатор. Перед подключением коммутаторов обязательно

обеспечьте их заземление через винт заземления.

ВНИМАНИЕ

Данное устройство предназначено для установки на хорошо заземленную поверхность, такую

как металлическая панель.
