MOXA EDS-408A/405A: руководство по аппаратной установке

www.moxa.ru sales@moxa.ru support@moxa.ru

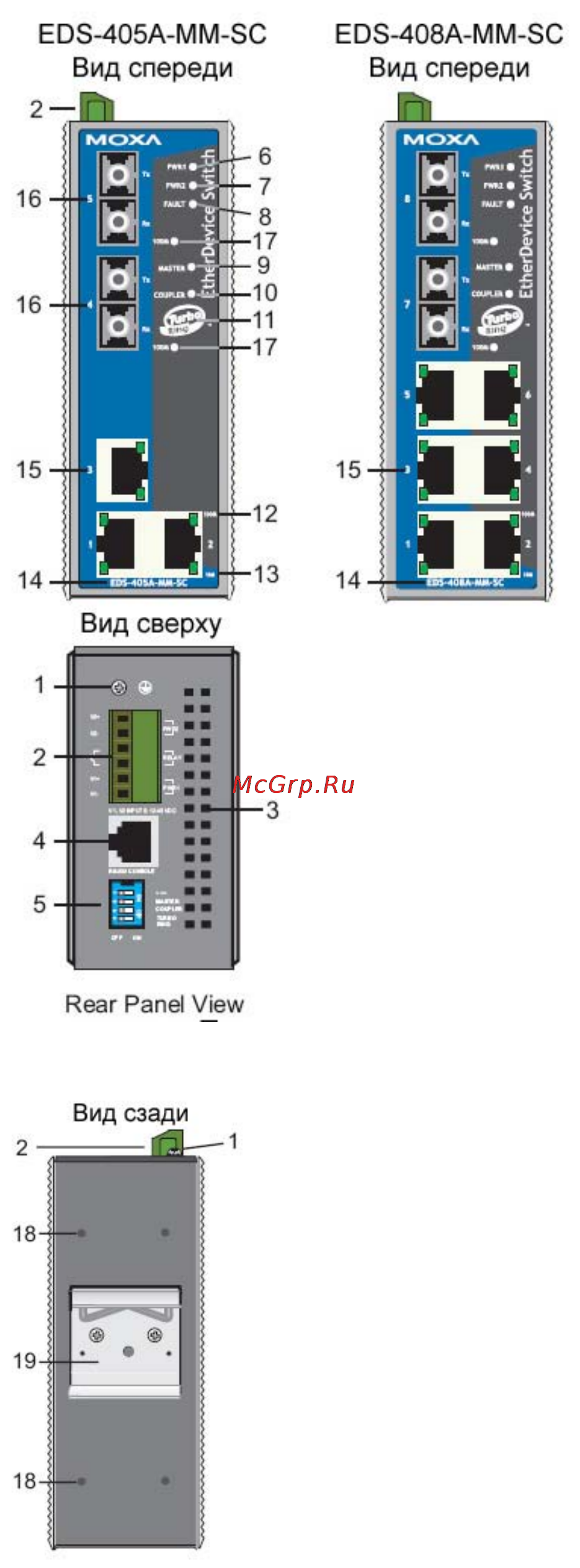

Внешний вид EDS-408A/405A (оптоволокно с разъемом SC)

ПРИМЕЧАНИЕ: внешний вид EDS-405A-SS-SC

и EDS-405A-MM-SC, а также EDS-408A-SS-SC и

EDS-408A-MM-SC, идентичны.

1. Винт заземления

2. Терминальный блок для входов

питания PWR1/PWR2 и релейного выхода

3. Отверстия для пассивного охлаждения

4. Консольный порт

5. DIP-переключатели

6. Индикатор входа питания PWR1

7. Индикатор входа питания PWR2

8. Индикатор ошибки

9. Индикатор мастера кольца Turbo Ring

10. Индикатор Coupler (резервное

соединение колец)

11. Логотип Turbo Ring

12. Индикатор порта 100

Мб/сек «витая

пара»

13. Индикатор порта 10 Мб/сек «витая

пара»

14. Название модели

15. Порт 10/100BaseT(X)

16. Порт 100BaseFX

17. Индикатор порта 100 Мб/сек

оптоволокно.

18. Винтовые отверстия для опциональной

настенной установки

19. Крепление для установки на DIN-рейку
