Ru-16
MS-7760 Системная плата

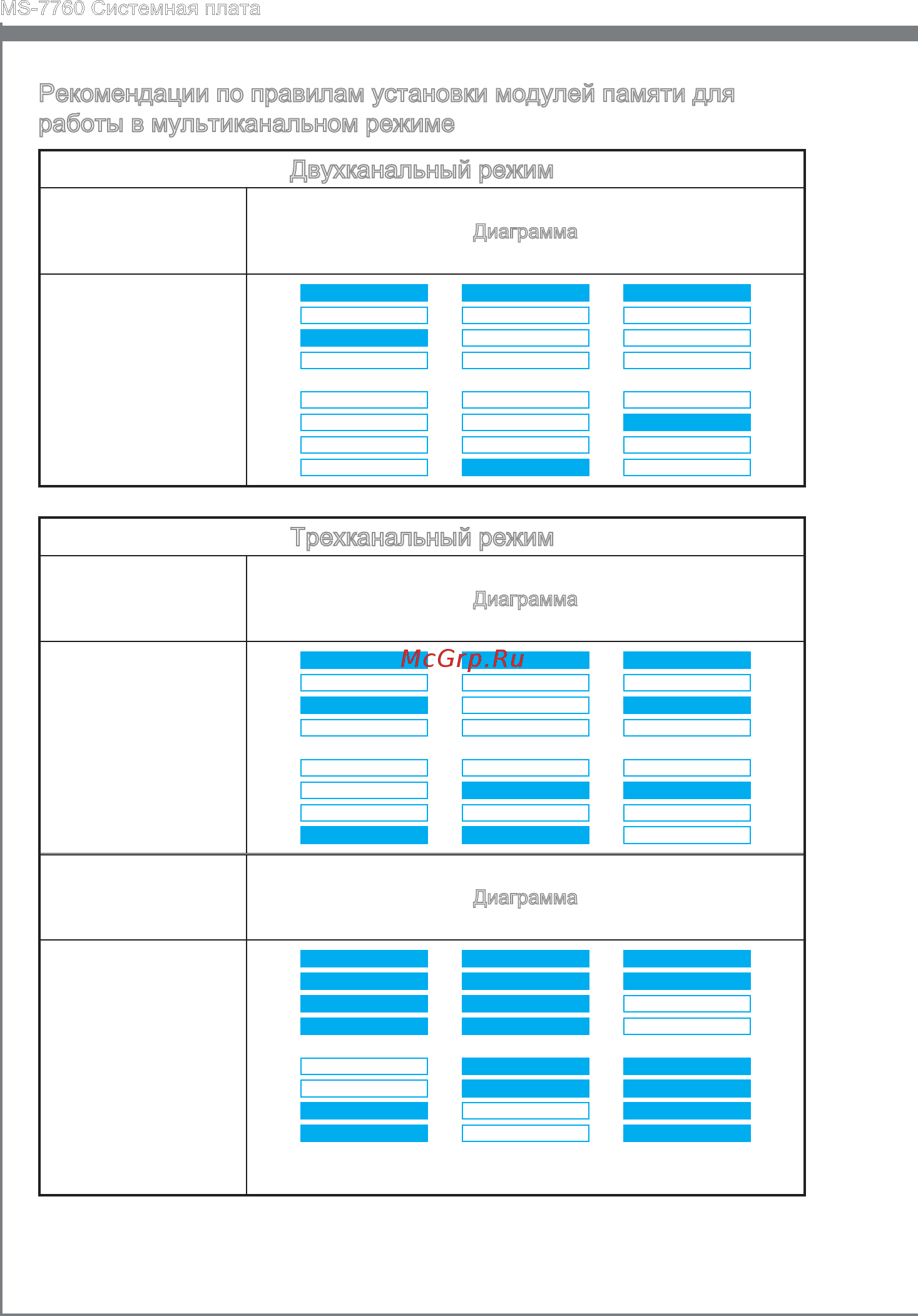

Рекомендации по правилам установки модулей памяти для
работы в мультиканальном режиме
Двухканальный режим
Установлены
DIMM
(2 модули памяти)
Диаграмма
DIMM1, DIMM3
или
DIMM1, DIMM5
или
DIMM1, DIMM7
DIMM1
DIMM2
DIMM3
DIMM4
DIMM8
DIMM7
DIMM6
DIMM5
или
DIMM1
DIMM2
DIMM3
DIMM4
DIMM8
DIMM7
DIMM6
DIMM5
или
DIMM1
DIMM2
DIMM3
DIMM4
DIMM8
DIMM7
DIMM6
DIMM5
Трехканальный режим
Установлены
DIMM
(3 модули памяти)
Диаграмма
DIMM1, DIMM3, DIMM5
или
DIMM1, DIMM5, DIMM7
или
DIMM1, DIMM3, DIMM7
DIMM1
DIMM2
DIMM3
DIMM4
DIMM8
DIMM7
DIMM6
DIMM5
или
DIMM1
DIMM2
DIMM3
DIMM4
DIMM8
DIMM7
DIMM6
DIMM5
или
DIMM1
DIMM2
DIMM3
DIMM4
DIMM8
DIMM7
DIMM6
DIMM5
Установлены
DIMM
(6 модулей памяти)
Диаграмма
DIMM1, DIMM2, DIMM3,
DIMM4, DIMM5, DIMM6
или
DIMM1, DIMM2, DIMM3,
DIMM4, DIMM7, DIMM8
или
DIMM1, DIMM2, DIMM5,
DIMM6, DIMM7, DIMM8
DIMM1
DIMM2
DIMM3
DIMM4
DIMM8
DIMM7
DIMM6
DIMM5
или
DIMM1
DIMM2
DIMM3
DIMM4
DIMM8
DIMM7
DIMM6
DIMM5
или
DIMM1
DIMM2
DIMM3
DIMM4
DIMM8
DIMM7
DIMM6
DIMM5
