MSI X79A-GD65 (8D) [85/190] Deutsch
![MSI X79A-GD65 (8D) [85/190] Deutsch](/views2/1208857/page85/bg55.png)
De-31
Deutsch

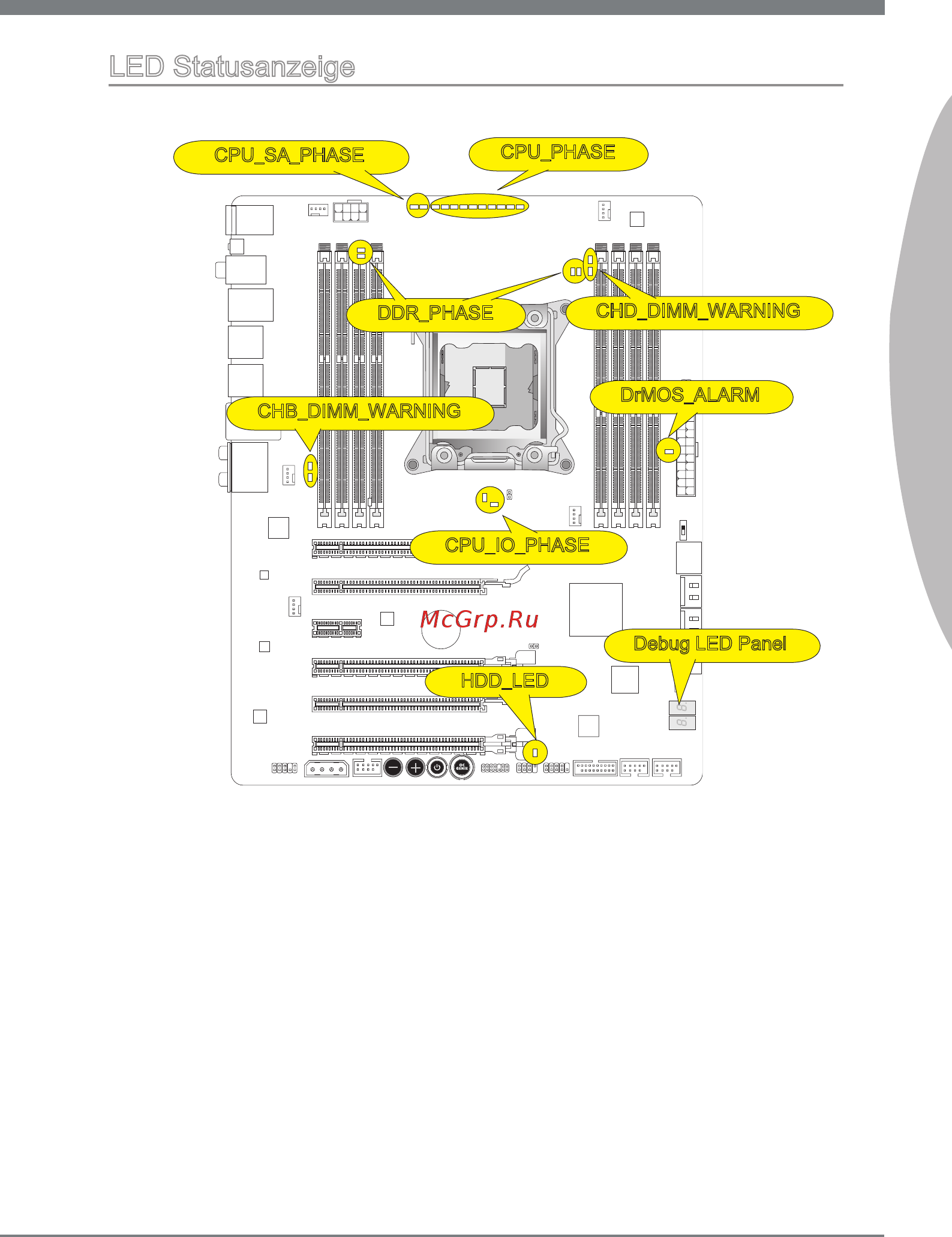

LED Statusanzege
BAT T
+
CPU_PHASE
CPU_IO_PHASE
HDD_LED
Debug LED Panel
CPU_SA_PHASE
DDR_PHASE
DrMOS_ALARM
CHD_DIMM_WARNING
CHB_DIMM_WARNING
