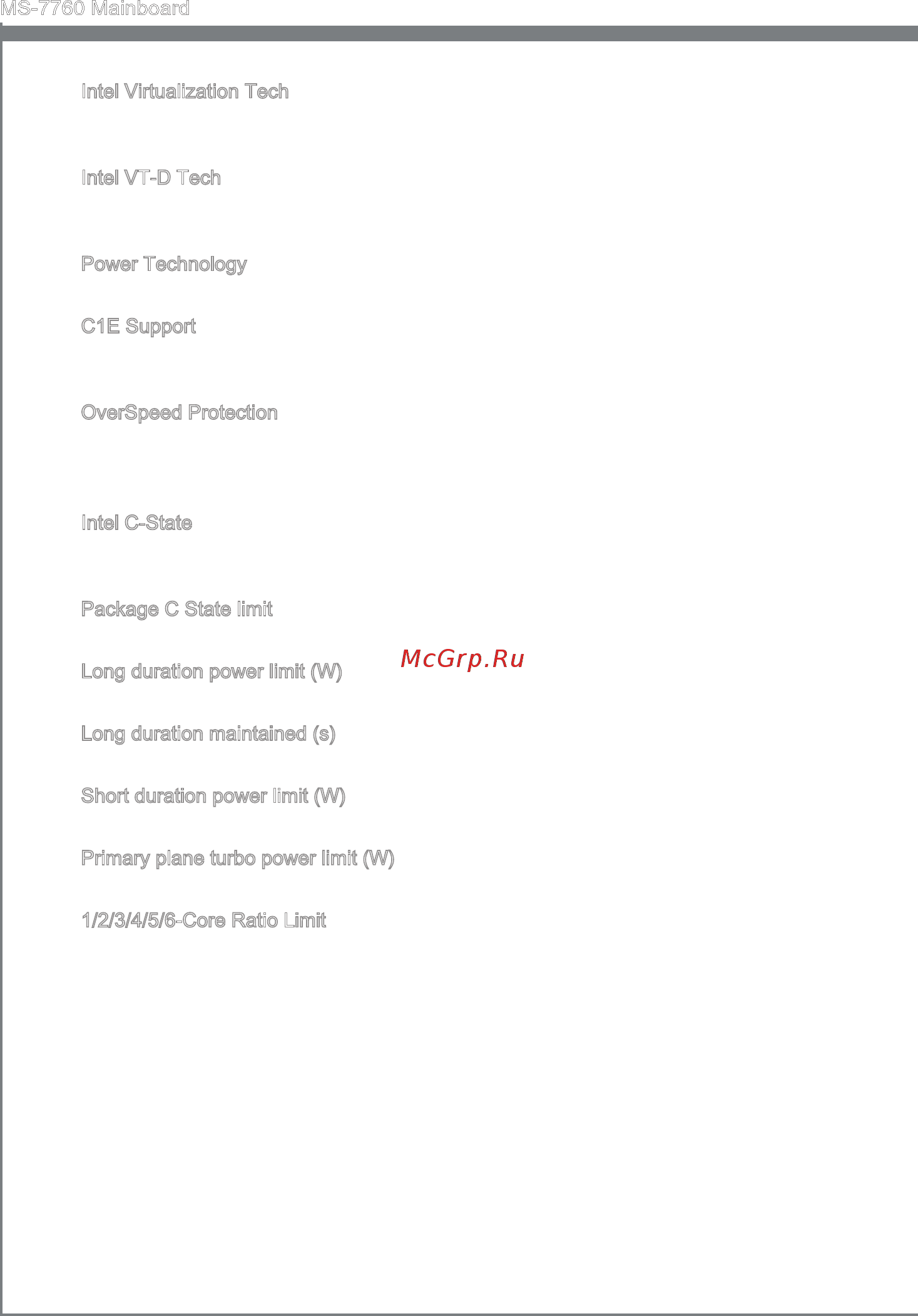

En-42
MS-7760 Manboard
Intel Vrtualzaton Tech
Enhances vrtualzaton and allows the system to act as multple vrtual systems. See
Intel’s ocal webste for more nformaton.
Intel VT-D Tech
Ths tem s used to enable/dsable the Intel VT-D technology. For further nformaton
please refer to Intel’s ocal webste.
Power Technology
Ths tem allows you to select the Intel Dynamc Power technology mode.
C1E Support
Enable system to reduce CPU power consumpton whle dle. Not all processors
support Enhanced Halt state (C1E).
OverSpeed Protecton
Montors current CPU draw as well as power consumpton; f t exceeds a certan
level, the processor automatcally reduces ts clock speed. For overclockng, t s
recommended ths feature s dsabled.
Intel C-State
C-state s a power management state that detects when the system s dle and
lowers power consumpton accordngly.
Package C State lmt
Ths eld allows you to select a C-state mode.
Long duraton power lmt (W)
Ths eld allows you to adjust the TDP power lmt for the long duraton.
Long duraton mantaned (s)
Ths eld allows you to adjust the mantanng tme for long duraton power lmt.
Short duraton power lmt (W)
Ths eld allows you to adjust the TDP power lmt for the short duraton.
Prmary plane turbo power lmt (W)
These elds allow you to adjust the TDP lmt for the prmary plane turbo.
1/2/3/4/5/6-Core Rato Lmt
These elds show the 1/2/3/4/5/6 core rato lmt of CPU.
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
