MSI X79A-GD65 (8D) [41/190] Led status indicators
![MSI X79A-GD65 (8D) [41/190] Led status indicators](/views2/1208857/page41/bg29.png)
En-31
Englsh

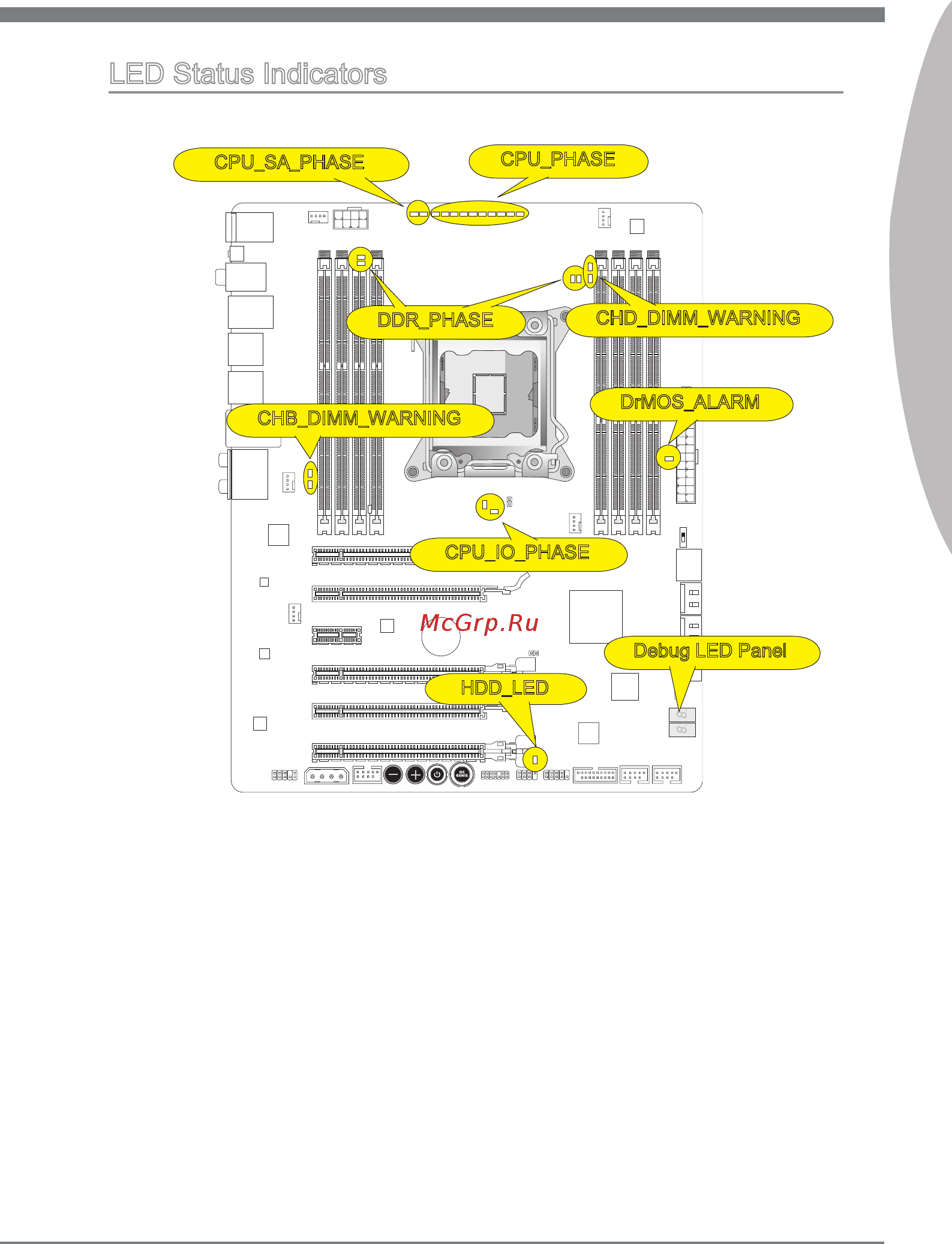

LED Status Indcators
BAT T
+
CPU_PHASE
CPU_IO_PHASE
HDD_LED
Debug LED Panel
CPU_SA_PHASE
DDR_PHASE
DrMOS_ALARM
CHD_DIMM_WARNING
CHB_DIMM_WARNING
