Ru-40

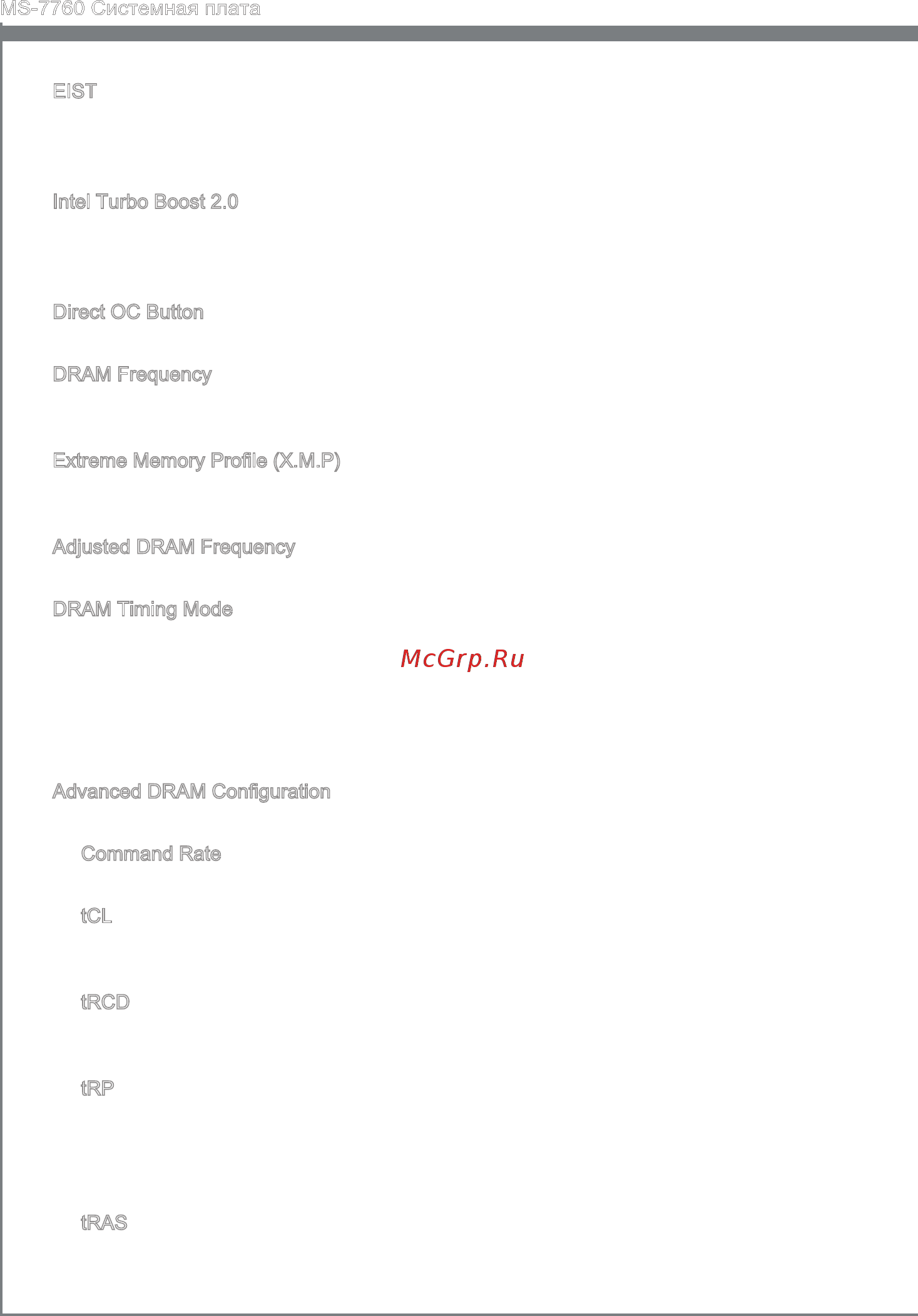

MS-7760 Системная плата
EIST
Технология Enhanced Intel SpeedStep позволяет установить уровень производительности
процессора при электропитании от батареи или от сети. Данное поле появляется
только в случае установки CPU, поддерживающего эту технологию.
Intel Turbo Boost 2.0
Этот пункт используется для включения/ выключения технологии Intel Turbo Boost
2.0. Он повышает частоту процессора, когда прикладные программы требуют
большей производительности, и TDP процессора это позволяет.
Drect OC Button
Этот пункт используется для включения/ выключения кнопок Drect OC.
DRAM Frequency
Этот пункт используется для настройки частоты DRAM. Обратите внимание на то,
что успешность разгона не гарантируется.
Extreme Memory Prole (X.M.P)
Этот пункт позволяет включить/выключить Intel Extreme Memory Prole (XMP). За
дополнительной информацией обращайтесь на официальный вебсайт Intel.
Adjusted DRAM Frequency
Этот пункт показывает текущую частоту DRAM. Только для чтения.
DRAM Tmng Mode
Определяет будут ли тайминги DRAM контролироваться данными из SPD (Seral
Presence Detect) EEPROM на модуле DRAM. При выборе значения [Auto] тайминги
DRAM, включая пункты меню, перечисленные ниже, устанавливаются BIOS в
соответствии с данными из SPD. Установка значения в [Lnk] или [Unlnk] позволяет
вручную регулировать тайминги DRAM доступные в этом меню и переходить в
подменю «Advanced DRAM Confguraton» («Расширенная конфигурация DRAM»).
Advanced DRAM Conguraton
Нажмите <Enter> для входа в подменю.
Command Rate
Данная настройка определяет скорость выполнения команд DRAM.
tCL
Контролирует время задержки CAS, которое определяет период (в тактах)
между получением команды чтения и началом ее выполнения.
tRCD
Позволяет определить время перехода от RAS (строб адреса строки) к CAS (строб
адреса столбца). Чем меньше тактов, тем выше скорость работы памяти DRAM.
tRP
Контролирует число циклов, которое может предзаряжать RAS (строб адреса
строки). Если RAS не дается достаточно времени для накопления перед
обновлением DRAM, данные в DRAM не сохраняются. Этот пункт применим,
когда в системе установлена синхронная память DRAM.
tRAS
Определяет время, требуемое RAS (стробу адреса строки) для считывания из
ячейки памяти или записи в нее.
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
