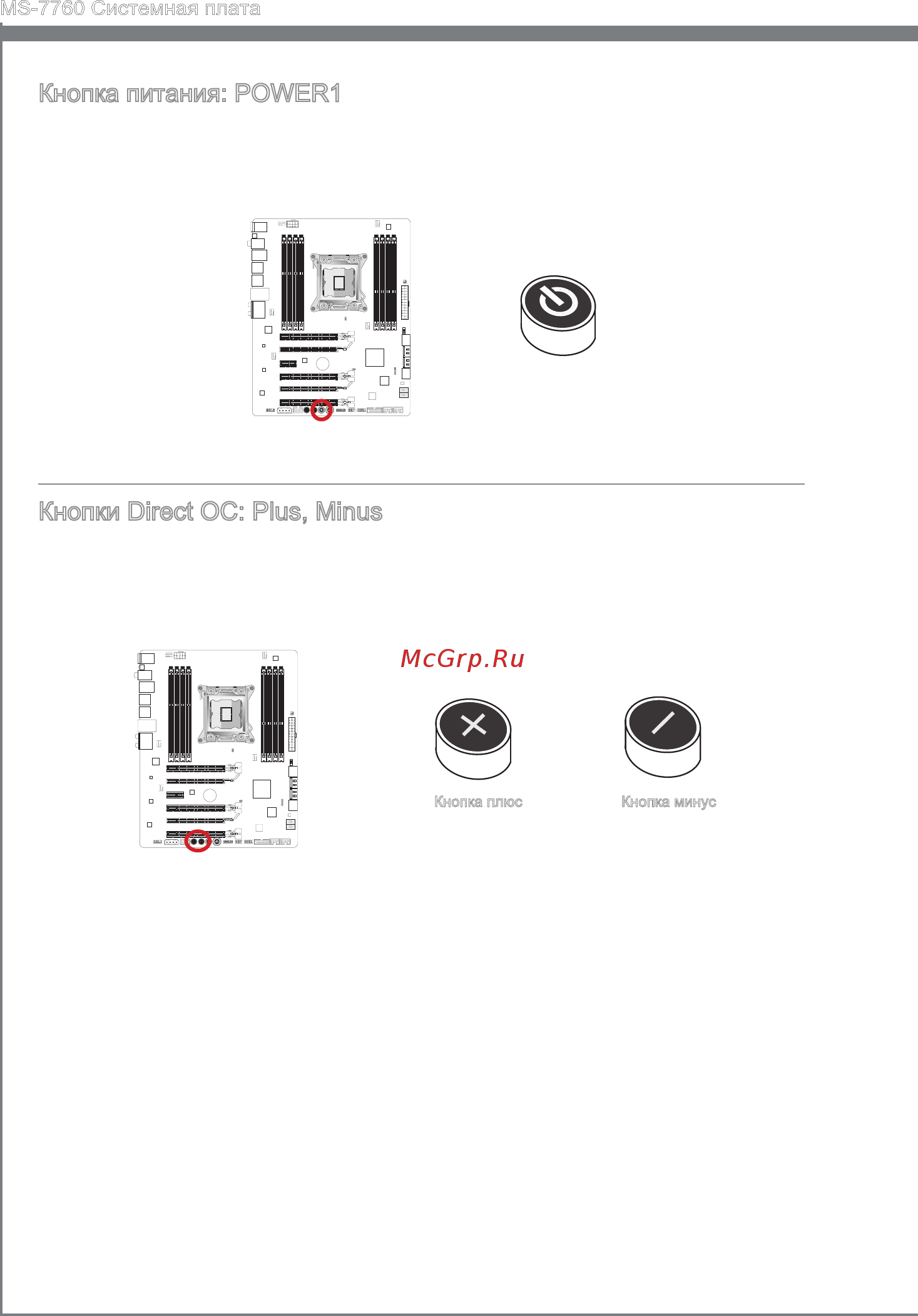

Ru-28
MS-7760 Системная плата
Кнопка питания: POWER1
Эта кнопка предназначена для включения и выключения системы. Нажмите на
кнопку для включения или выключения системы.
BATT
+
Кнопки Drect OC: Plus, Mnus
Эти кнопки используются для изменения основной тактовой частоты. Нажатие
кнопки Плюс/ Минус один раз приведёт к увеличению/ уменьшению основной
тактовой частоты.
BATT
+
Кнопка плюс Кнопка минус
