9

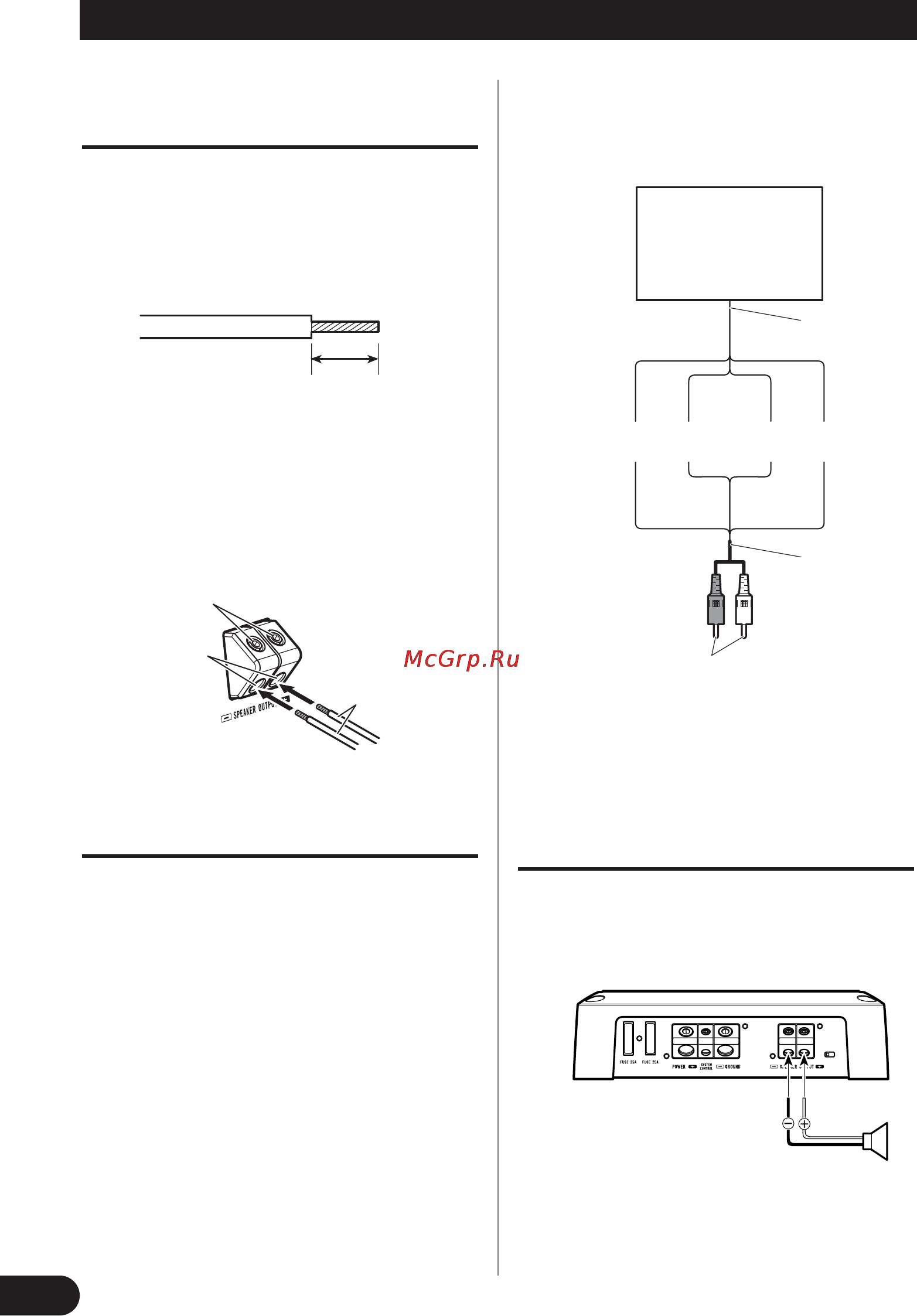

Conexión de la unidad
Conexión del terminal de salida
de altavoz
• Utilice un hilo de 10 AWG a 16 AWG para el
cable de altavoz.
1. Utilice alicates o un cortador para
exponer el extremo de los hilos de
altavoz unos 10 mm a 12 mm.
2. Conecte los cables de altavoz al
terminal de salida de altavoz.
• Fije los cables firmemente utilizando los
tornillos para terminales.
Uso de la entrada de altavoz
Conecte los hilos de salida de altavoz del
equipo estéreo de automóvil al
amplificador utilizando el hilo de entrada
de altavoz suministrado con el cabo con
conector RCA.
• Deslice el interruptor de entrada hacia la
izquierda (SP).
7 Conexiones cuando se utiliza la
entrada de altavoz
Conexión de los cables de
altavoces
Conecte los cables de altavoz según los
diagramas mostrados abajo.
10 mm a 12 mm
Cable de altavoz
Tornillos de terminal
Terminal de
salida de
altavoz
Salida de altavoz
Equipo estéreo
de automóvil
A la toma de
entrada RCA
de esta unidad.
Hilo de
entrada de
altavoz con
cable con
conector RCA
Blanco: Negro: Negro: Rojo:
Izquierda + Izquierda ≠ Derecha ≠ Derecha +
Altavoz de subgraves
