Raccordement de l’appareil

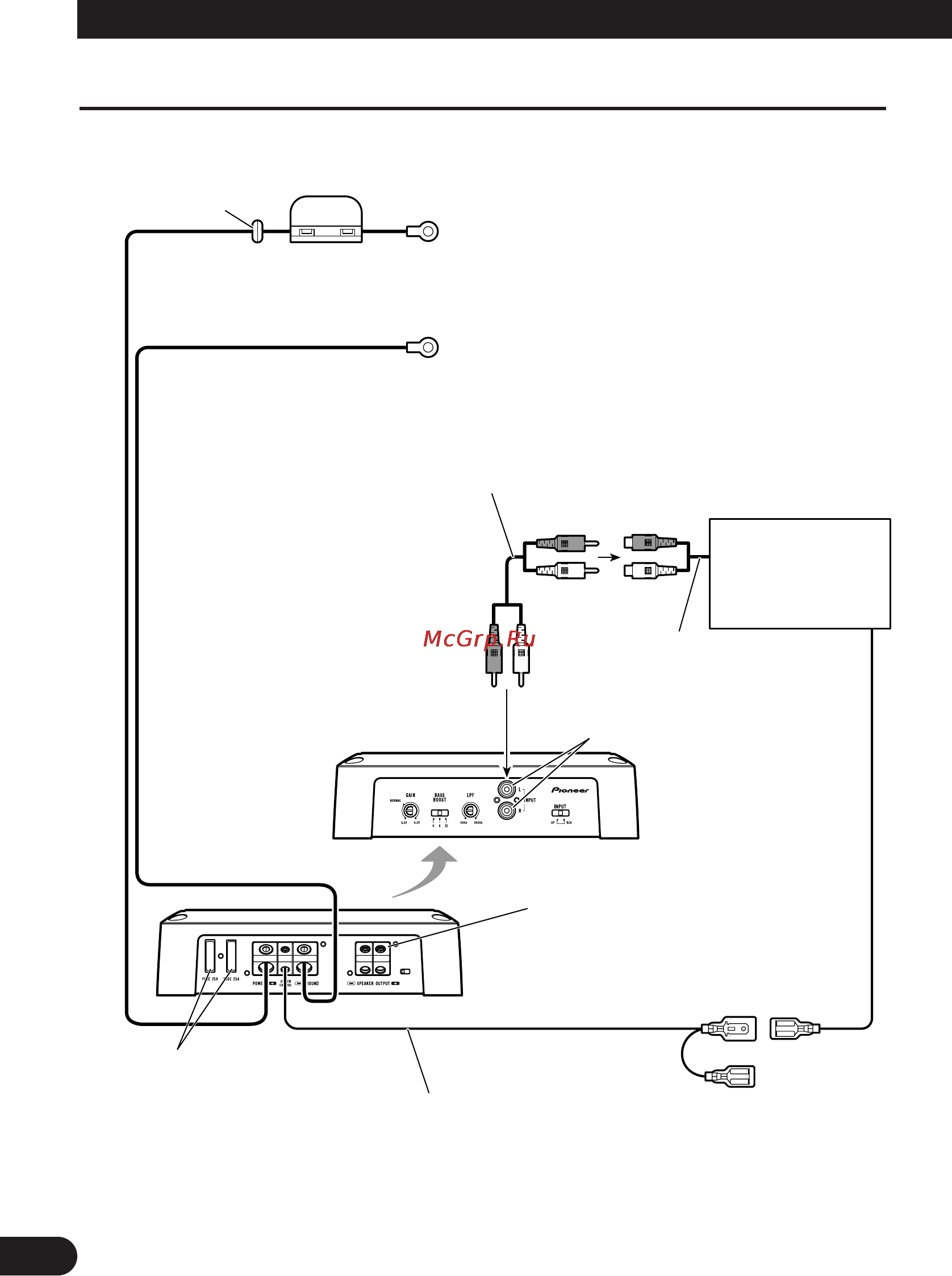

Schéma de raccordement
• Ce schéma montre les connexions en utilisant une sortie extérieure (sortie de haut-parleur d’extrêmes
graves). Faites glisser le sélecteur d’entrée sur la droite (RCA).
Câble rouge de liaison à la batterie [RD-228]
(vendu séparément)
Après avoir effectué tous les autres raccordements de
l’amplificateur, reliez ce câble à la borne positive (+) de la
batterie.
Câble de masse (noir) [RD-228] (vendu séparément)
Reliez ce câble à la carrosserie du véhicule.
Passe-câble
caoutchouté
Fusible (25 A) × 2
Prises d’entrée Cinch (RCA)
Borne des haut-parleur
Reportez-vous à la section “Connexion des
câbles des haut-parleurs”.
Câble de commande à distance d’alimentation (vendu séparément)
Reliez la fiche mâle de ce câble à la borne de commande à distance de
l’autoradio (SYSTEM REMOTE CONTROL). La fiche femelle doit être
reliée à la prise de commande de l’antenne motorisée. Si l’autoradio ne
possède par de prise pour commande à distance de la mise sous tension,
reliez la fiche mâle à une borne d’alimentation en passant par le contacteur
d’allumage.
Prises Cinch
(RCA) de sortie
de l’autoradio
Sortie extérieure
(sortie de haut-parleur
d’extrême grave)
Câble de liaison munis de prises
Cinch (RCA) (vendus séparément).
Fusible (40 A) × 2
Autre face
