7
Anschluss der Einheit

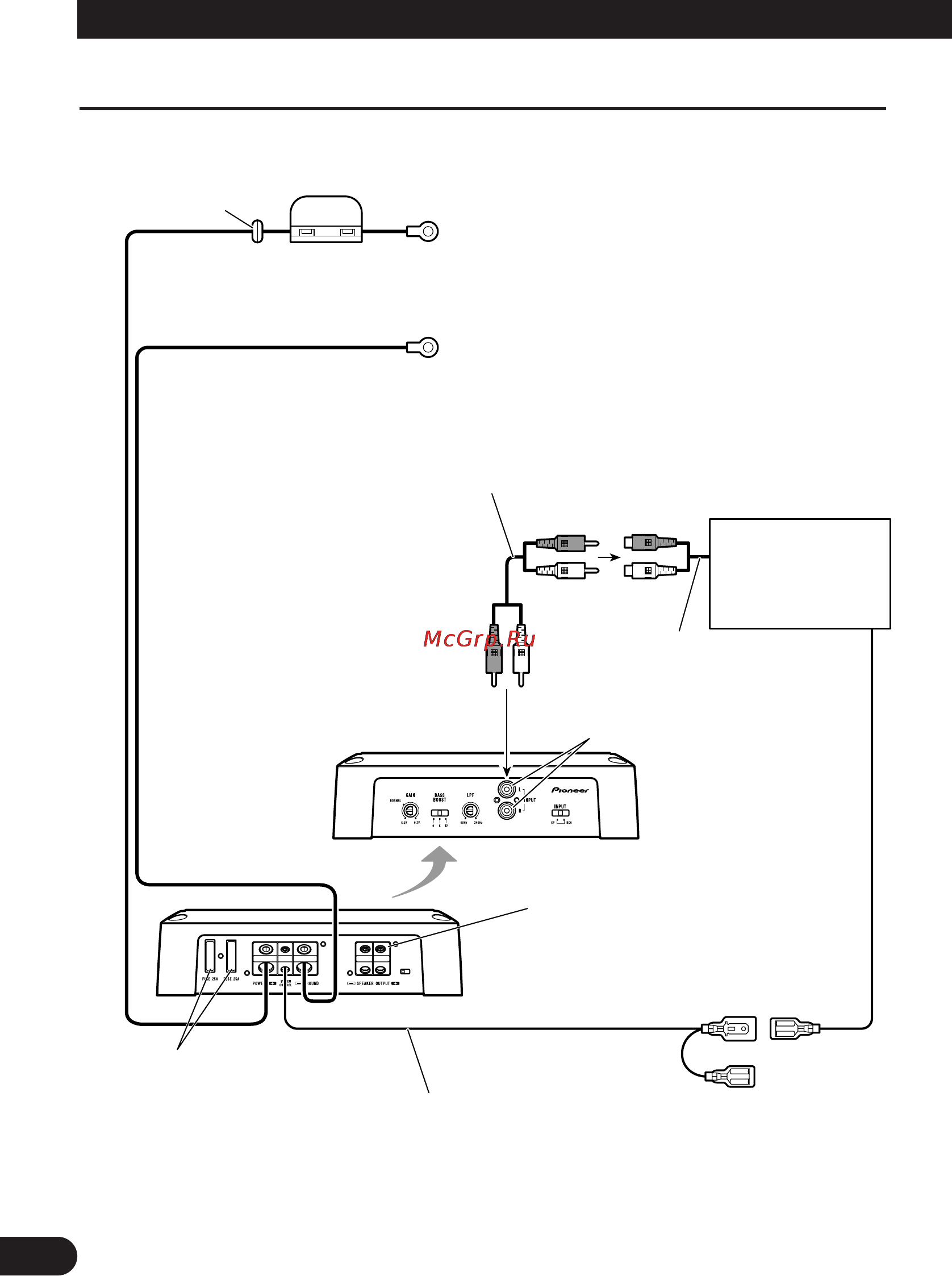

Anschlussschema
• Dieses Schema zeigt die Anschlüsse für externen Ausgang (Subwoofer-Ausgang). Legen Sie den
Eingangsschalter nach rechts (RCA).
Tülle
Spezielles rotes Batteriekabel [RD-228] (separat erhältlich)
Nachdem alle anderen Anschlüsse am Verstärker ausgeführt
worden sind, das Batterie-Kabelklemme des Verstärkers mit
der positiven (+) Klemme der Batterie verbinde.
Erdungskabel (schwarz) [RD-228] (separat erhältlich)
An Fabrzeugkarosserie oder Metallteil anschließen.
Sicherung (25 A) × 2
Autostereo mit
RCA-
Ausgangsbuchsen
Externer Ausgang
(Subwoofer-Ausgang)
Anschlusskabel mit RCA-
Stiftsteckern (separat erhältlich).
RCA-Eingangsbuchsen
System-Fernbedienungskabel (separat erhältlich)
Den Stecker dieses Kabels an die System-Fernbedienungsbuchse der
Auto-Stereoanlage anschließen (SYSTEM REMOTE CONTROL).
Die Buchse kann am Auto-Antennen-Relais-Anschluss angeschlossen
werden. Sollte die Stereoanlage nicht über einen Fernbedienung-
System-Regler-Anschluss verfügen, schließen Sie das Steckteil am
Stromanschluss des Zündschalters an.
Lautsprecherklemmen
Siehe Abschnitt: “Anschließen der
Lautsprecherkabel” für Einzelheiten
bezüglich des Lautsprecheranschlusses.
Sicherung (40 A) × 2
Rückseite
