11
Installazione

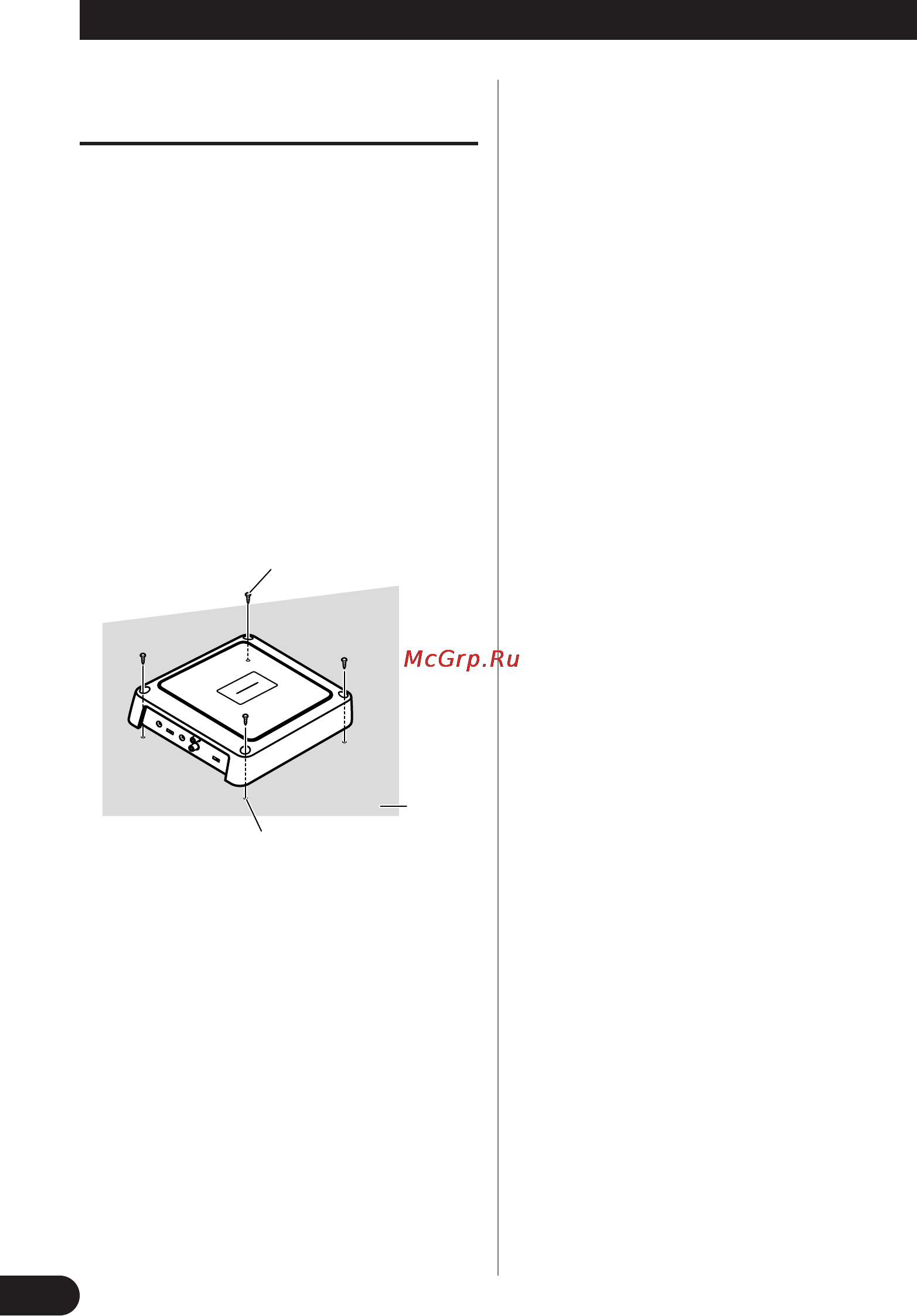

Esempio dell’installazione sul
pavimento oppure sullo chassis
1. Posizionare l’amplificatore dove
deve essere installato. Inserire le viti
autofilettanti fornite (4 mm ×
18 mm) nei fori delle viti. Spingere
le viti con un cacciavite per fare dei
segni dove i fori dell’installazione
devono essere fatti.
2. Eseguire dei fori del diametro di
2,5 mm al punto marcato ed
installare l’amplificatore, sia su
tappeto, sia direttamente sullo
chassis.
Eseguire dei fori del
diametro di 2,5 mm
Vite autofilettante
(4 mm × 30 mm)
Pavimento
oppure
chassis
