ENGLISH
ESPAÑOL
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
êìëëäàâ
8

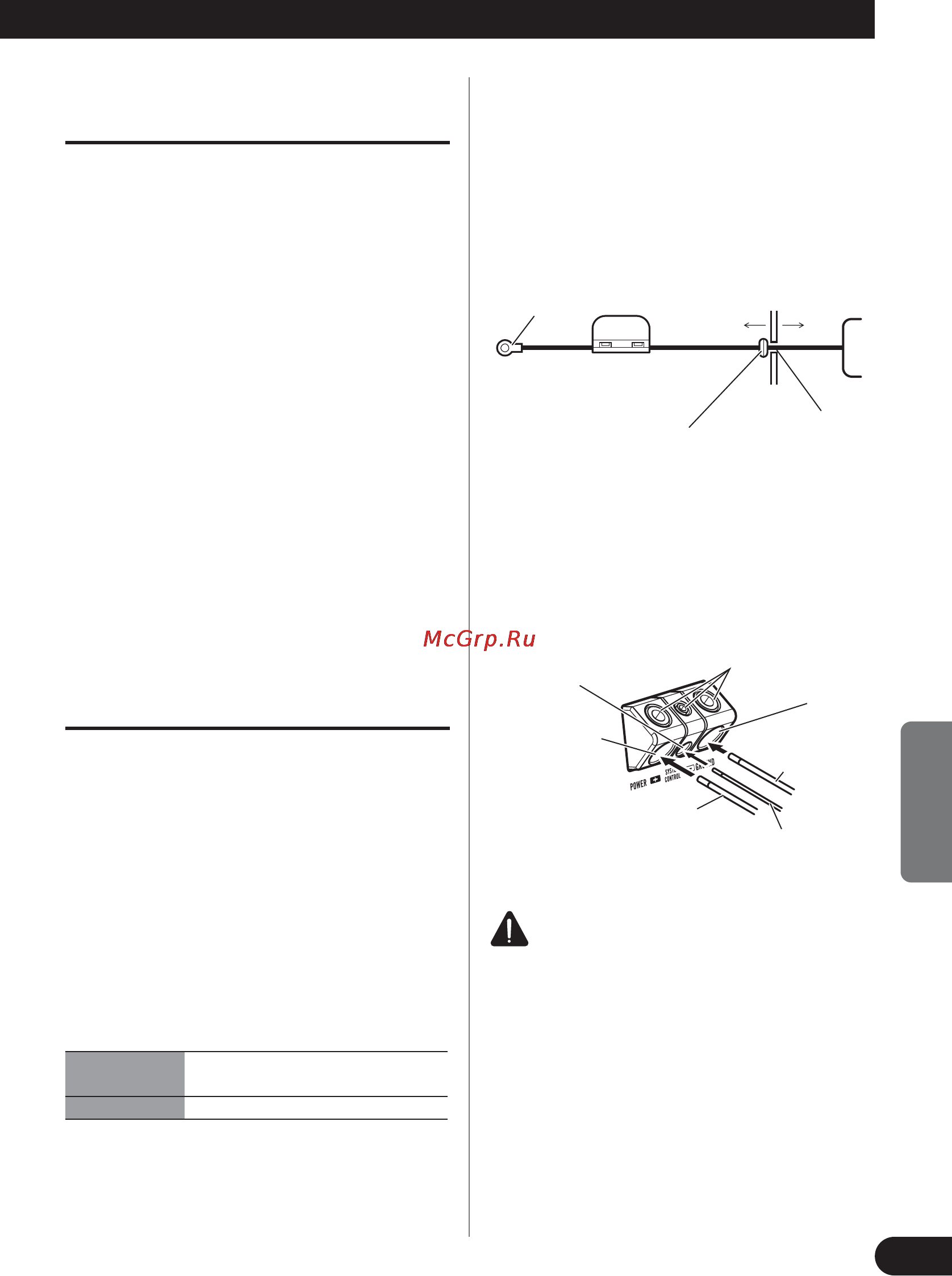

Collegamenti senza saldatura ai
terminali
• Ai terminali di alimentazione dell’amplificatore
non si devono collegare cavi che presentino tratti
di conduttore interno esposti (terminale POWER,
terminale GND e morsetto del telecomando di
sistema). L’improvviso scollegamento o rottura di
un cavo in tale condizione potrebbe infatti
divenire causa d’incendio o di corto circuito.
• Poiché col tempo il cavo si può allentare, è
raccomandabile controllarlo periodicamente e, se
necessario, rinnovarne il bloccaggio.
• L’estremità dei cavi attorcigliati non deve essere
né saldata né vincolata in alcun modo.
• Durante il bloccaggio del cavo è necessario
evitare di interessarne la guaina isolante.
• Per allentare e serrare la vite dei terminali
dell’amplificatore si può far uso della chiavetta
esagonale a brugola fornita in dotazione. I cavi
devono essere saldamente bloccati nel terminale
con l’apposita vite. Tuttavia, poiché l’eccessivo
serraggio della vite del terminale del telecomando
del sistema potrebbe danneggiarne il cavo, è
necessario prestarvi attenzione osservando il
comportamento del cavo stesso durante il
bloccaggio.
Come collegare il terminale
dell’alimentazione
• Si raccomamnda di usare lo speciale cavo rosso
per batteria e il cavo di messa a terra [RD-228],
venduti a parte. Collegare il cavo per la batteria
direttamente al terminale positivo (+) della
batteria dell’auto, ed il cavo per la messa a terra
al corpo dell’autovettura.
• La sezione raccomandata per i cavi (espressa in
AWG: American Wire Gauge) è riportata nella
tabella che segue. Il cavo della batteria e il cavo
di messa a terra devono essere tutti della stessa
sezione.
• Per il telecomando di sistema è consigliabile
usare un cavo da AWG 10 a AWG 20.
Sezione del cavo della batteria e cavo di massa
Lunghezza inferiore a inferiore a inferiore a
del cavo
5,7 m 9,0 m 14,4 m
Sezione del cavo 8 AWG 6 AWG 4 AWG
1. Far passare il cavo della batteria
dal vano motore all’interno
dell’abitacolo.
• Dopo aver eseguito tutti gli altri collegamenti
all’amplificatore, collegare il terminale del
cavo dell’amplificatore destinato alla batteria
al terminale positivo (+) della batteria.
2. Collegare i cavi al morsetto.
• Fissare saldamente i cavi con le viti per
morsetti.
ATTENZIONE
Qualora non si fissi saldamente al terminale il cavo
della batteria al terminale con le apposite viti, l’area
del terminale stesso potrebbe surriscaldarsi divenen-
do quindi eventualmente causa di danneggiamenti e
di lesioni quali, ad esempio, lievi ustioni.
Compartimen
o del motore
Interno del
veicolo
Eseguire un foro
da 13 mm nella
carrozzeria del
veicolo.
Inserire l’occhiello di gomma
della guarnizione toroidale nella
carrozzeria del veicolo.
Terminale di
posizione (+)
Fusibile (40 A) × 2
Cavo della batteria
Terminale
POWER
Cavo di massa
Terminale GND
Morsetto del telecomando
del sistema
Cavo del
telecomando del
sistema
Viti del terminale
