Come collegare l’unità

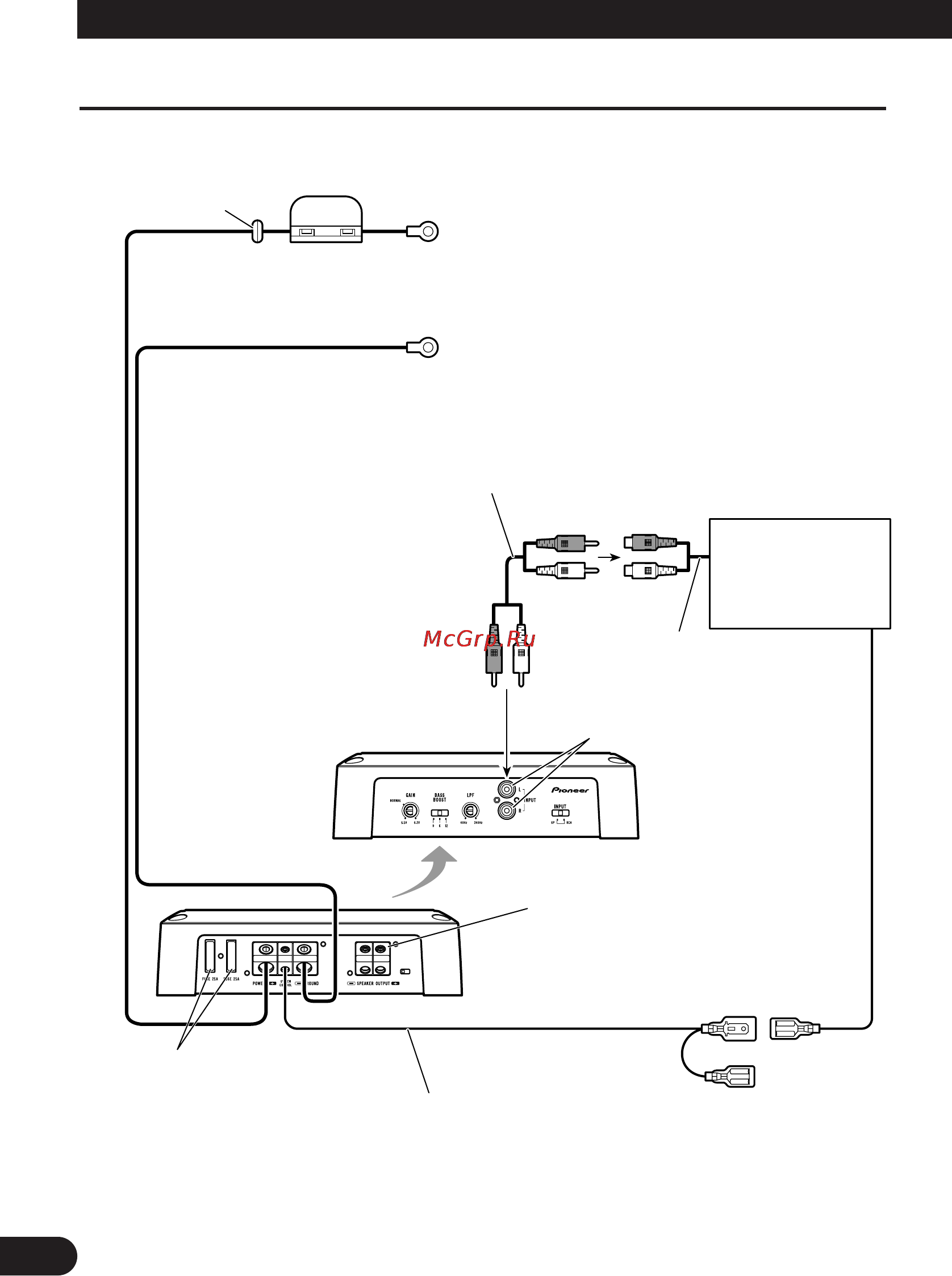

Schema di collegamento
• Questo schema mostra le connessioni in caso di utilizzo dell’uscita esterna (uscita per subwoofer). Fare
scorrere verso sinistra (RCA) il selettore d’ingresso.
Cavo rosso speciale della batteria [RD-228]
(venduto separatamente)
Dopo aver eseguito tutti gli altri collegamenti
all’amplificatore, collegare il terminale del cavo
dell’amplificatore destinato alla batteria al terminale
positivo (+) della batteria.
Cavo di massa (nero) [RD-228] (venduto separatamente)
Collegare alla parte metallica della carrozzeria oppure
dello chassis.
Occhiello
Fusibile (25 A) × 2
Prese di ingresso tipo RCA
Terminale dell’ altoparlante
Vedere la sezione “Collegamento dei cavi
d’altoparlanti” per le istruzioni sulla
connessione degli altoparlanti.
Cavo del telecomando del sistema (venduto separatamente)
Collegare il terminale maschio di questo cavo al terminale dell’impianto
stereo per il telecomando del sistema (SYSTEM REMOTE
CONTROL). Il terminale femmina può essere collegato al terminale di
comando del relè dell’antenna automatica.
Se l’impianto stereo della macchina non presenta un terminale per il
telecomando del sistema, collegare il terminale maschio al terminale
dell’alimentazione attraverso l’interruttore di accensione.
Cavo di connessione con spine tipo RCA
(venduto separatamente).
Impianto stereo
della macchina
con prese a spilli
di uscita RCA
Uscita esterna
(uscita del subwoofer)
Fusibile (40 A) × 2
Lato rovescio
