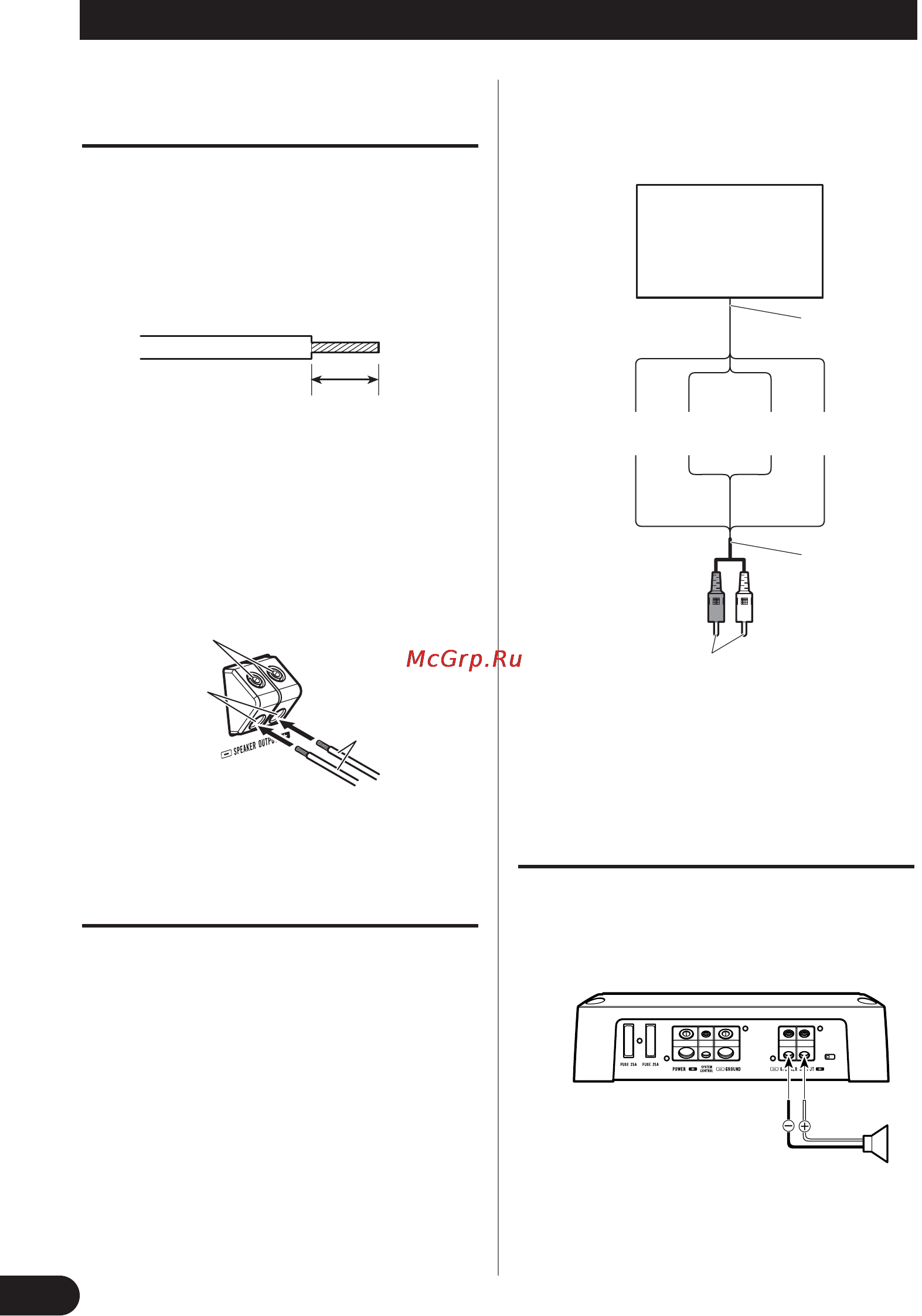

Raccordement de l’appareil
Raccordement des bornes de
sortie vers les haut-parleurs
• Utilisez un câble de 10 AWG à 16 AWG pour le
câble de haut-parleur.
1. Dénudez l’extrémité des câbles de
haut-parleurs sur environ 10 mm à
12 mm en utilisant des pinces ou un
cutter.
2. Reliez les câbles de liaisons aux
haut-parleurs aux bornes de sortie
vers les haut-parleurs.
• Serrez soigneusement les cosses au moyen
des vis.
Utilisation de l’entrée de
haut-parleur
Connectez les fils de sortie de haut-parleur
de l’autoradio à l’amplificateur en utilisant
le fil d’entrée de haut-parleur muni de
fiches Cinch (RCA) fourni.
•
Faites glisser le sélecteur d’entrée sur la gauche
(SP).
7 Connexion lors de l’utilisation de
l’entrée de haut-parleur
Connexion des câbles des haut-
parleurs
Connecter les fils du haut-parleur suivant
les figures cidessous.
10 mm à 12 mm
Vis de borne
Borne de
sortie
vers un
haut-parleur
Câble de liaison à
un haut-parleur
Sortie de haut-
parleur
Fil d’entrée de
haut-parleur muni
de fiches Cinch
(RCA)
À la prise d’entrée Cinch
(RCA) de cet appareil.
Autoradio
Blanc: Noir: Noir: Rouge:
Gauche + Gauche ≠ Droite ≠ Droite +
Haut-parleur d’extrême grave
