11

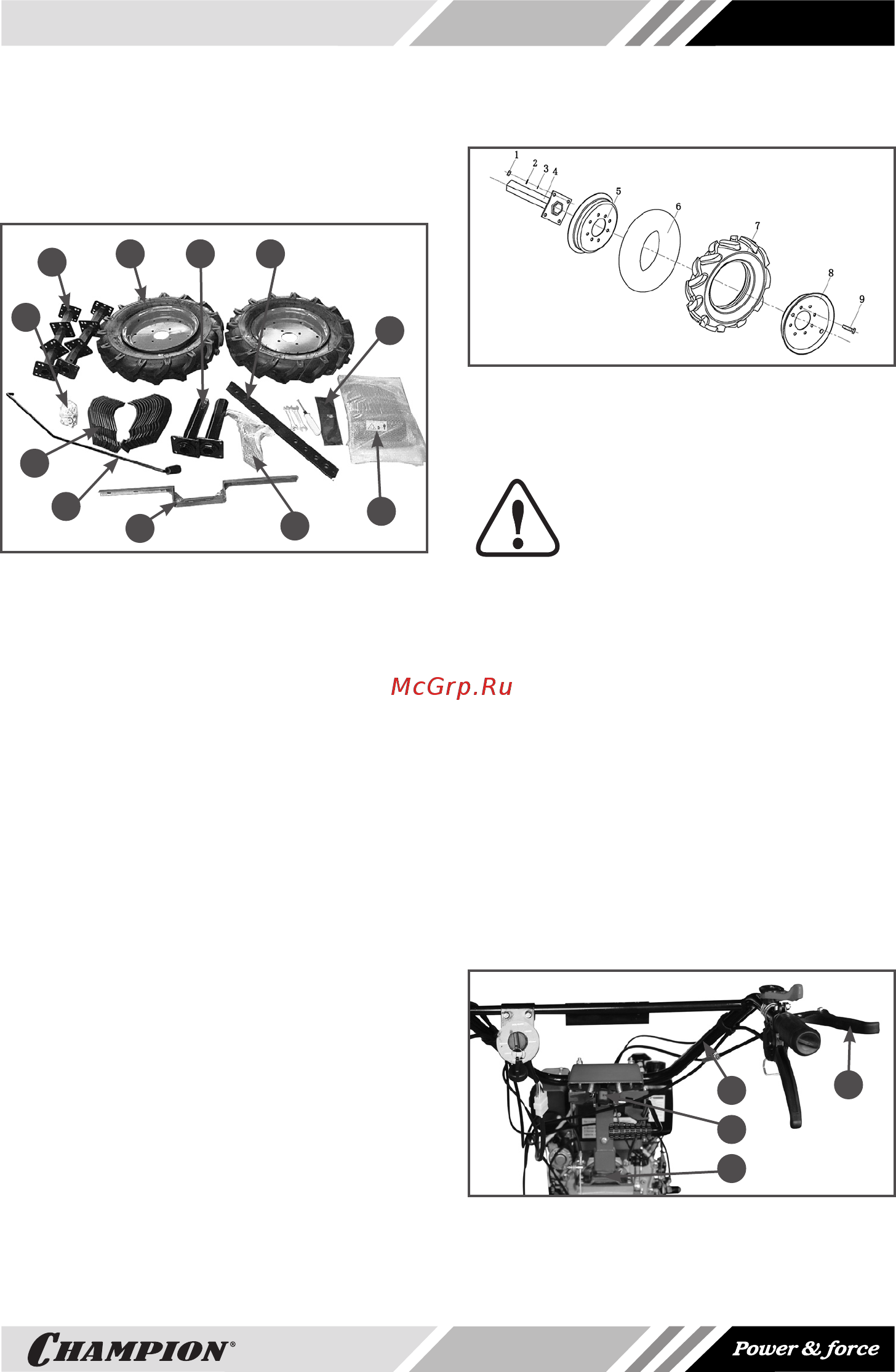

8. СБОРКА
Комплектация мотоблока состоит из соб-
ственно устройства и принадлежностей к
нему (Рис. 2).
2
5
6 7 8
9
10
11
1
4
3
Рис.2 Комплектация мотоблока
1.Планка крепления защитных крыльев
2. Рычаг переключения передач 3.Ножи
фрез 4. Комплект крепежа 5. Оси фрез с
кронштейнами крепления ножей 6. Колеса
7. Оси колес 8. Сошник 9. Инструмент
10. Защитные крылья 11. Сцепной кронштейн
Для сборки мотоблока необходимо
выполнить ряд операций:
1. Установите камеры в покрышки и
смонтируйте диски.
2. Накачайте шины давлением 0,12-
0,18 МПа (1,2-1,8 кг/см²).
3. Вставьте шестигранный вал в шести-
гранное отверстие на нижней части
редуктора изделия.
4. Установите стопорные накладки на
шестигранный вал, закрепите с помо-
щью винтов М6Х16 и убедитесь, что
шестигранный вал не движется в осе-
вом направлении.
5. Установите оси колес на диски с по-
мощью крепежа (Рис. 3).
6. Установите колеса на выходной вал
редуктора. Перед установкой на вал
нанесите густую консистентную смаз-
ку. Вставьте в отверстия осей пальцы
и зафиксируйте шплинтами.
Рис. 3 Установка колеса на мотоблок
1.Гайка 2.Гровер-шайба 3.Шайба
4.Ось колеса 5,8 Диски 6.Камера
7.Покрышка 9.Болт
ВНИМАНИЕ!
При установке колеса нужно
ориентироваться на изобра-
жение стрелки на боковине
шины, которое показывает направле-
ние вращения шины, при котором про-
тектор обеспечивает наибольшее тя-
говое усилие колеса.
7. Установите стояночную опору мото-
блока (1) Рис.1.
8. Установите правое и левое защитное
крыло, используя болты из комплекта
крепежа.
9. Установите рабочие рукоятки 4 на
опору 3 рукояток мотоблока (Рис. 4).
Отрегулируйте положение рукояток
по высоте (рычагом регулировки вы-
соты 1) и углу поворота (рычагом ре-
гулировки угла 2).
1
4
2
3
Рис.4 Установка рабочих рукояток
1. Рычаг регулировки высоты
2. Рычаг регулировки угла поворота
3. Опора рукояток 4. Рабочие рукоятки
