Champion DC1193E [19/32] Внимание
![Champion DC1193E [19/32] Внимание](/views2/1215913/page19/bg13.png)
19
1
4
2
3

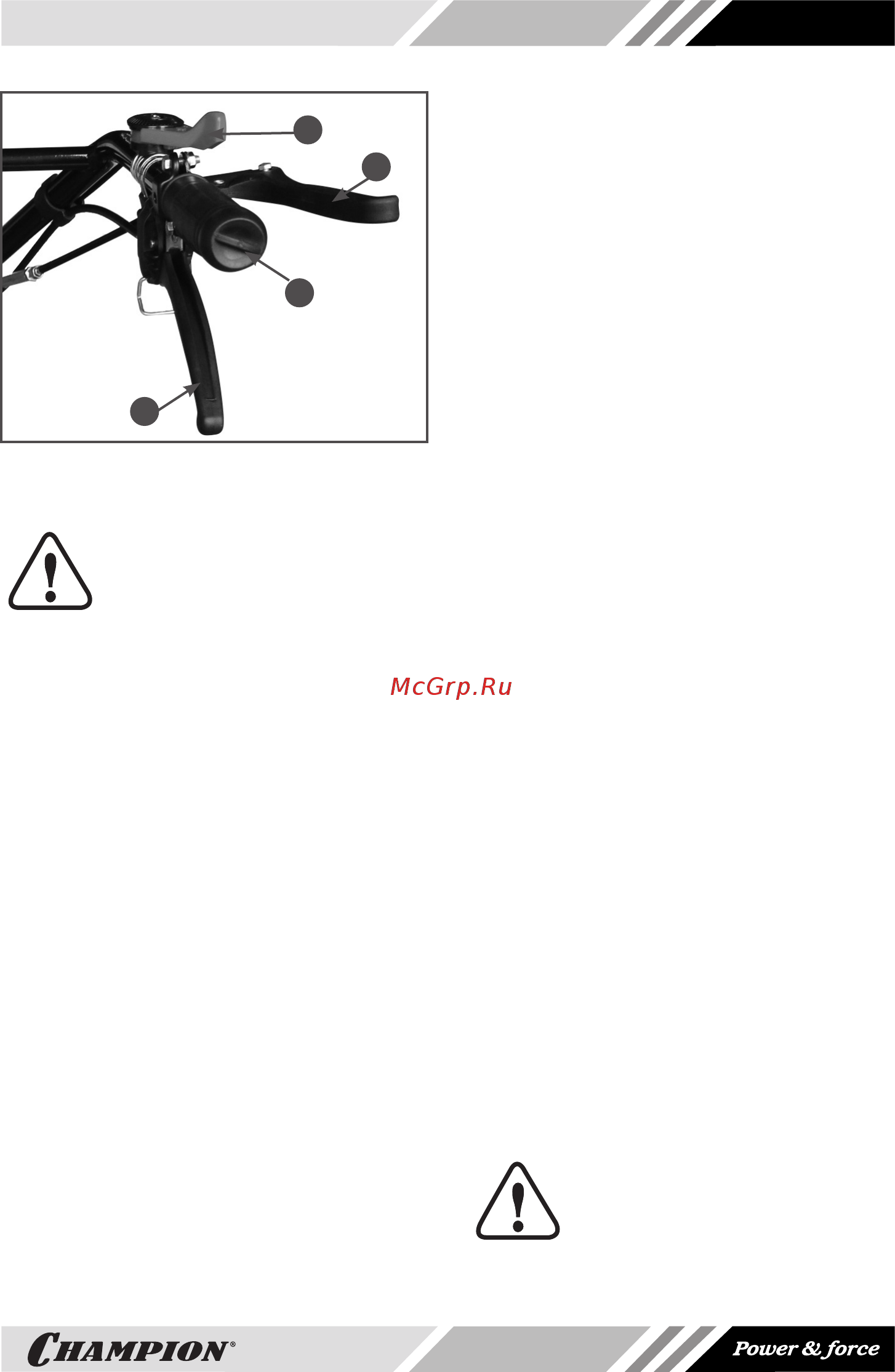

Рис. 14 Правая рабочая рукоятка
1. Рычаг газа 2. Ручка рабочей рукоятки
3. Рычаг реверса 4. Рычаг регулировки угла
ВНИМАНИЕ!
Во избежание попадания масла
в камеру сгорания двигателя,
во время работы держите
культиватор горизонтально. Наклоны
двигателя свыше 10° от горизонталь-
ной плоскости должны быть кратко-
временными.
ОБКАТКА МОТОБЛОКА
Первые 5 часов работы мотоблока яв-
ляются временем, в течение которого
происходит приработка деталей друг к
другу, поэтому на этот период соблюдай-
те следующие требования:
1. Используйте мотоблок на 2/3 от номи-
нальной нагрузки.
2. Не перегружайте двигатель мотобло-
ка длительной непрерывной работой
на максимальных оборотах коленча-
того вала.
3. После обкатки обязательно слейте
масло из редуктора и картера дизель-
ного двигателя. Масло лучше всего
сливать пока двигатель и редуктор
еще не остыли после работы, в этом
случае масло сольется более полно
и быстрей. Залейте свежее масло и
дайте поработать двигателю на ма-
лых оборотах в течение 3-5минут. До-
ливайте масло в соответствии с пред-
писаниями в разделах «Подготовка
к работе и эксплуатация», «Замена
моторного масла», «Замена транс-
миссионного масла».
В случае если двигатель прошел капи-
тальный ремонт, мотоблок должен по-
работать в течение пяти часов с легкой
нагрузкой, после чего следует заменить
моторное масло (см. Разделы «Моторное
масло», «Замена моторного масла»).
ОСТАНОВКА ДВИЖЕНИЯ
МОТОБЛОКА
1. Нажмите на рычаг сцепления и пере-
ведите рычаг переключения передач
в нейтральное положение (при дви-
жении вперед).
2. При движении задним ходом нажмите
на рычаг сцепления, отпустите рычаг
реверса.
3. Отпустите рычаг сцепления.
4. Дождитесь, пока колеса/фрезы оста-
новятся.
5. Переведите рычаг газа в режим холо-
стого хода.
ВЫКЛЮЧЕНИЕ МОТОБЛОКА
1. Нажмите на рычаг сцепления и пере-
ведите рычаг переключения передач
в нейтральное положение (при дви-
жении вперед).
2. При движении задним ходом нажмите
на рычаг сцепления, отпустите рычаг
реверса.
3. Отпустите рычаг сцепления.
4. Дождитесь, пока колеса/фрезы оста-
новятся.
5. Переведите рычаг газа в режим холо-
стого хода и дайте двигателю порабо-
тать примерно 1 минуту.
ВНИМАНИЕ!
Не глушите двигатель сразу,
так как это может привести
к резкому повышению темпе-
ратуры и, как следствие, к выходу агре-
гата из строя.
