21

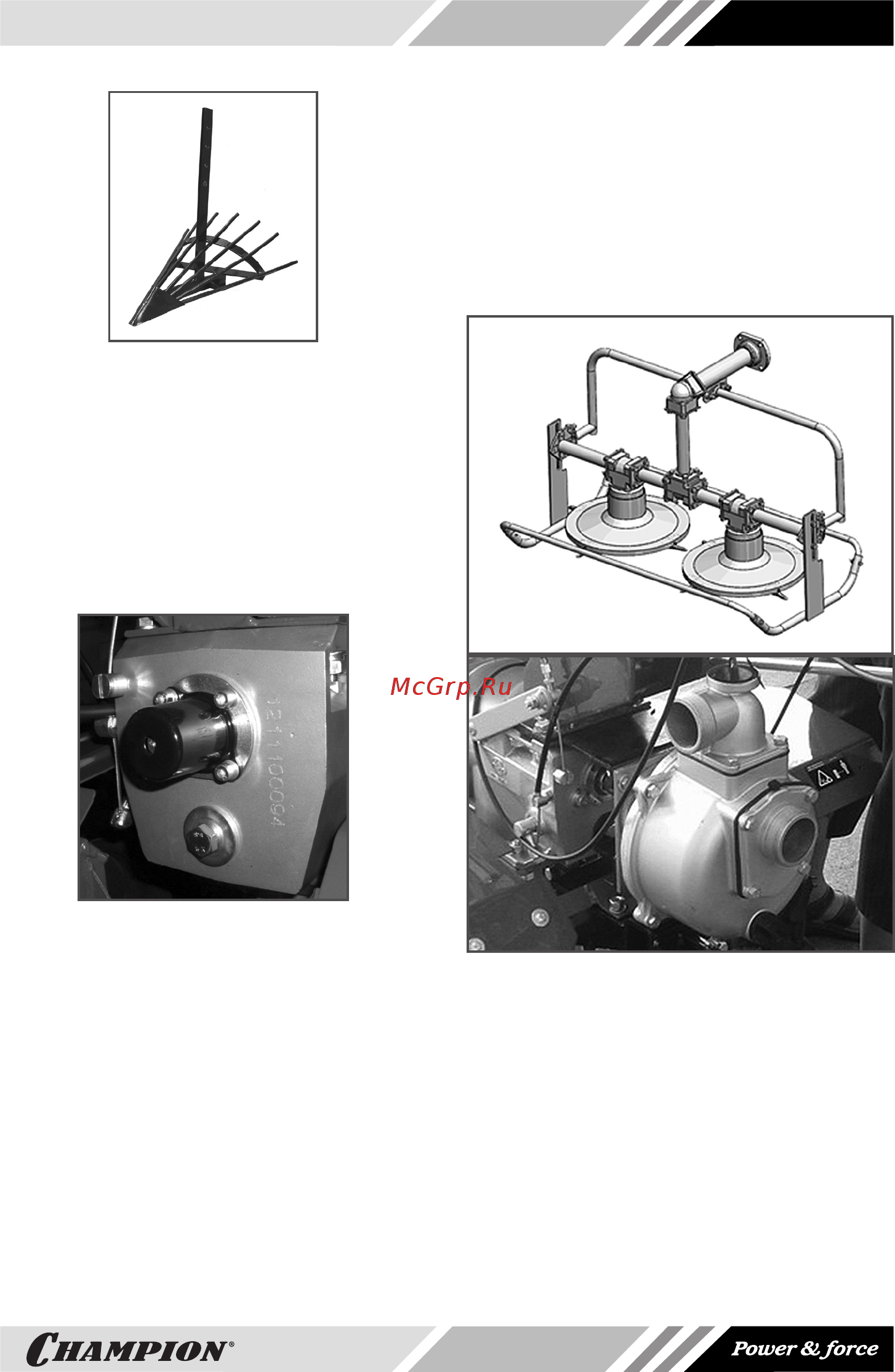

Рис. 17 Картофелекопалка
Регулировка глубины выкапывания про-
изводится на сцепке, исходя из конкрет-
ных условий работы.
ИСПОЛЬЗОВАНИЕ ВАЛА ОТБОРА
МОЩНОСТИ
Открутите болты с задней части короб-
ки передач и снимите защитную крышку
(Рис.18).
Рис. 18 Вал отбора мощности
Установите шкив ременной передачи
(или другое устройство) на вал отбора
мощности. Номинальная скорость вра-
щения 3000 об/мин. При подсоединении
соответствующих навесных устройств
можно качать воду, косить сено (Рис. 19),
собирать урожай, вырабатывать элек-
трическую энергию, а также выполнять
другие работы.
Рис 19. Роторная сенокосилка, мотопоМПа
