18
Для остановки двигателя культиватора в
нормальном рабочем режиме необходи-
мо выполнять следующие действия:
1. Переведите рычаг газа в режим холо-
стого хода и дайте двигателю порабо-
тать примерно 1 минуту. Не глушите
двигатель сразу, так как это может
привести к резкому повышению тем-
пературы и, как следствие, к выходу
агрегата из строя.
2. Переведите рычаг выключения двига-
теля в верхнее в положение. Снимите
рычаг со стопора, при этом рычаг дол-
жен перейти в верхнее положение.
3. Закройте топливный кран.
УПРАВЛЕНИЕ МОТОБЛОКОМ
Мотоблок имеет три скорости передви-
жения, две вперед, одну назад.
Номинальная скорость мотоблока на ко-
лесах на первой передней передаче до 5
км/ч, на второй – до 10 км/ч. Номиналь-
ная грузоподъемность 450 кг. Расположе-
ние коробки передач указано на Рис.13.
4
1
2
3

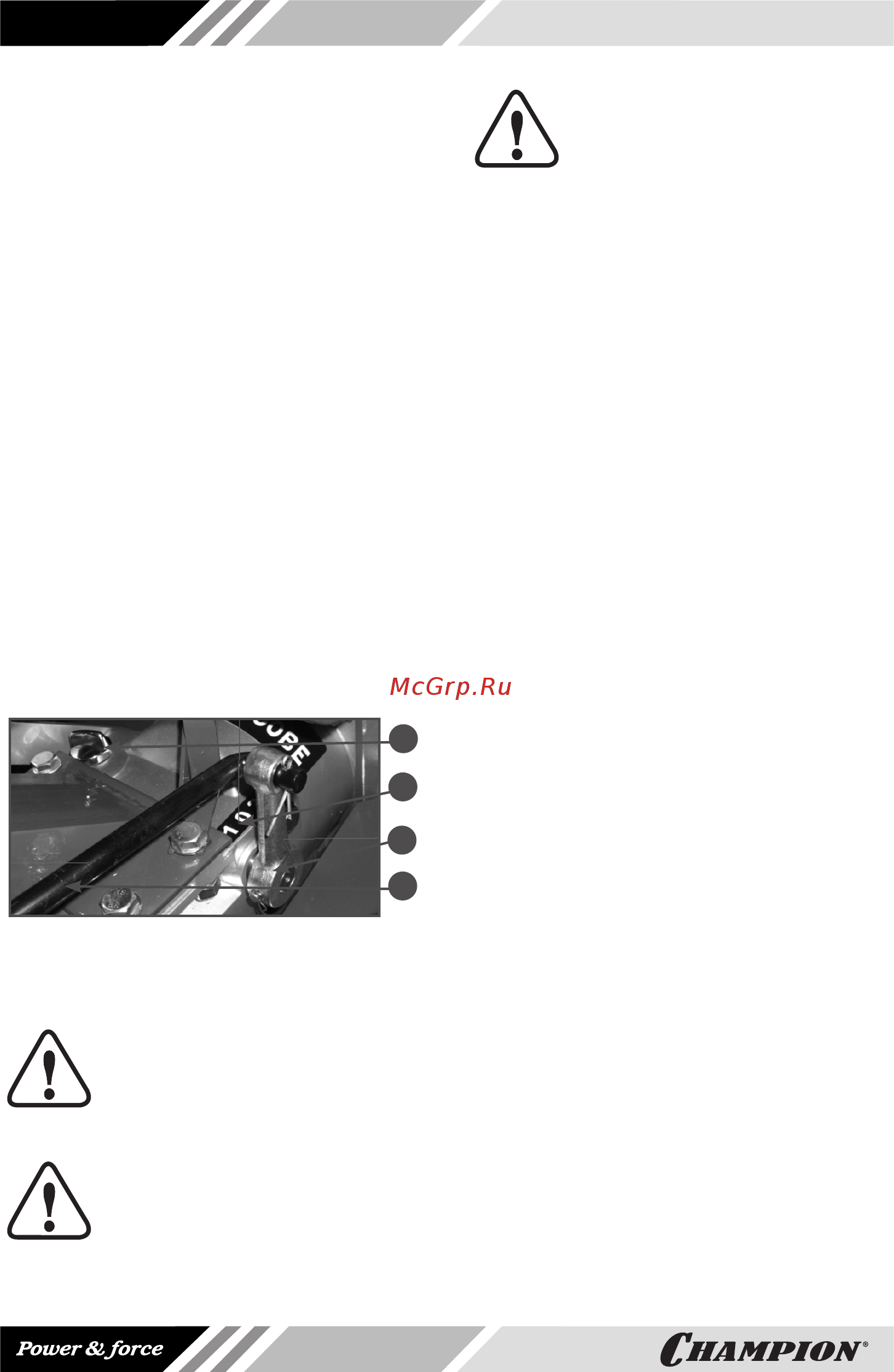

Рис. 13 Коробка передач мотоблока
1. Рычаг переключения передач 2. Указатель
переключения передач 3. Тяга переключения
4. Крышка-щуп маслозаливной горловины
ВНИМАНИЕ!
Перед переключением пере-
дачи необходимо рычаг газа
перевести в режим холостого
хода двигателя.
ВНИМАНИЕ!
Перед переключением пере-
дачи необходимо каждый раз
полностью нажимать на ры-
чаг включения сцепления.
ВНИМАНИЕ!
Включение реверса, а также
переключение передач, необхо-
димо производить только по-
сле полной остановки вращения фрез
(колёс).
Переключение передач:
1. Исходное положение рычаг переклю-
чения передач в нейтральном поло-
жении (0).
2. Переведите рычаг газа в режим холо-
стого хода.
3. Нажмите на рычаг сцепления и пере-
ведите рычаг переключения передач
в требуемое положение.
4. Отпустите рычаг сцепления.
5. Если рычаг переключения передач
не перемещается в желаемое поло-
жение, выжмите рычаг сцепления и
слегка переместите мотоблок, чтобы
вернуть передачи в исходное положе-
ние.
Рычагом газа 1 (Рис. 14) регулируйте ско-
рость движения мотоблока.
Включение реверса:
1. Исходное положение рычаг переклю-
чения передач в нейтральном поло-
жении (0).
2. Переведите рычаг газа в режим холо-
стого хода.
3. Нажмите на рычаг сцепления.
4. Нажмите на рычаг реверса.
5. Отпустите рычаг сцепления.
Для изменения направления движения
потяните рабочие рукоятки вправо или
влево для поворота мотоблока налево
или направо, соответственно.
Для изменения скорости работы мото-
блока на каждой передаче пользуйтесь
рычагом газа (следите, чтобы двигатель
не заглох).
