17
5. Опустите рычаг декомпрессора
(Рис.11) вниз. Он автоматически
вернется в исходное положение по-
сле запуска, или когда Вы снова по-
тянете шнур стартера.
1

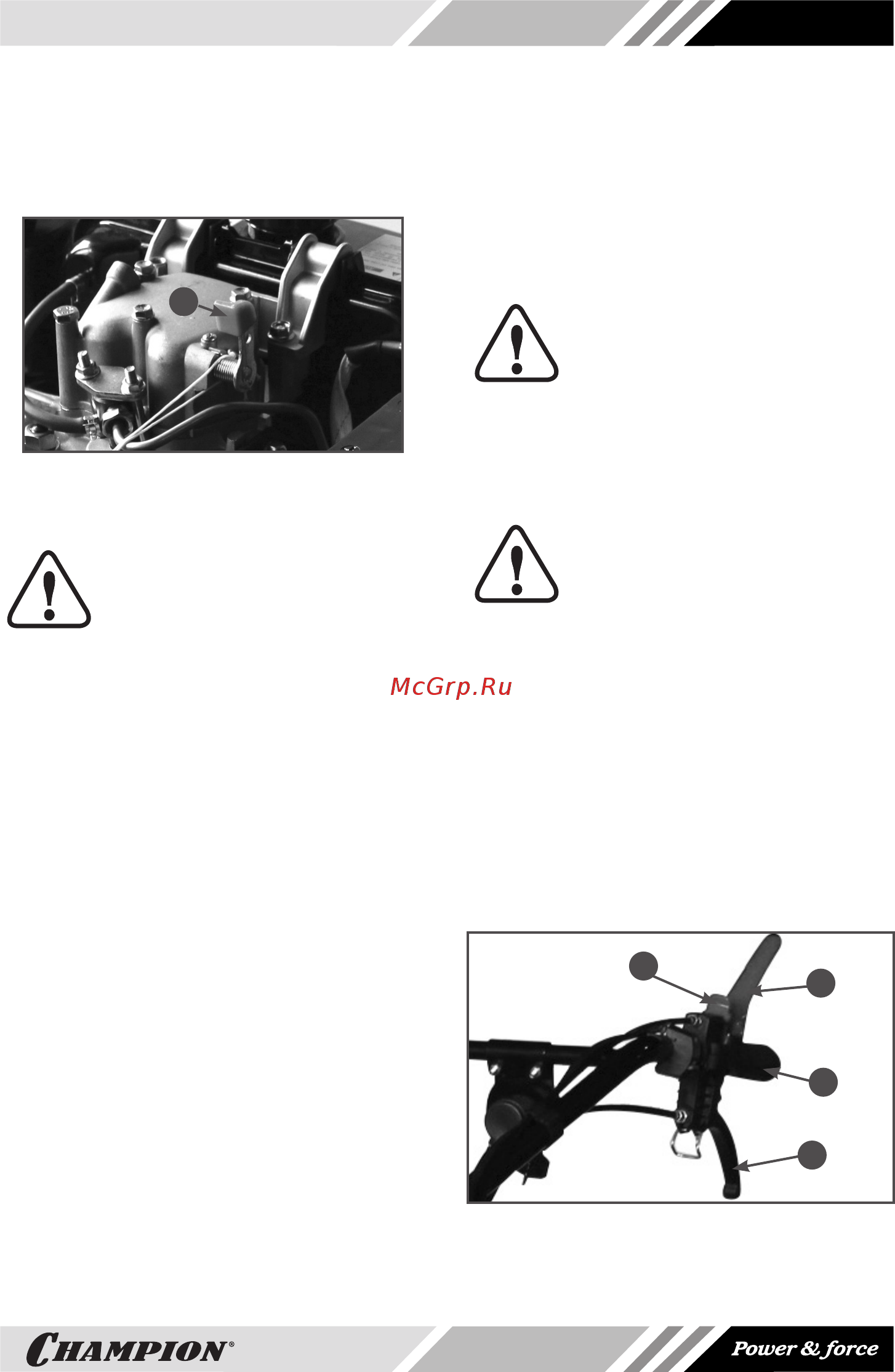

Рис. 11 Рычаг декомпрессора
6. Резко, с усилием потяните за ручку
стартера и запустите двигатель.
ВНИМАНИЕ!
Всегда строго выполняйте
пункты «5-6» во избежание
динамического удара на дета-
ли стартера и поломки стартера. Не
отпускайте рукоятку стартера резко
с верхнего положения, иначе шнур на-
мотается на маховик и произойдет по-
ломка стартера. Отпускайте рукоят-
ку медленно во избежание повреждения
стартера. Невыполнение этих требо-
ваний инструкции часто приводит к по-
ломке стартера и не подлежит гаран-
тийному обслуживанию.
Запуск электрическим стартером
1. Ключ зажигания переведите в по-
ложение ВКЛ (Включено).
2. Рычаг выключения двигателя нажми-
те и зафиксируйте стопором.
3. Рычаг газа на руле переведите в по-
ложение минимальных оборотов дви-
гателя по часовой стрелке.
4. Одной рукой удерживайте рычаг де-
компрессора в нижнем положении,
второй рукой поверните ключ зажи-
гания в положение «СТАРТ» и, удер-
живая его, раскрутите двигатель до
максимальных оборотов. Отпустите
рычаг декомпрессора, после чего
двигатель начнет заводиться, произ-
ведя первую вспышку в камере сго-
рания. Сразу после первой вспышки
в камере сгорания отпустите ключ за-
жигания, он автоматически встанет в
положение ВКЛ.
Если двигатель не запустился, повтор-
ную попытку разрешается производить
не ранее, чем через одну минуту.
ВНИМАНИЕ!
Запрещается удерживать
ключ зажигания в положении
«СТАРТ» более 5 секунд. При
длительной работе электростартера
могут произойти его заклинивание и/
или разрядка аккумуляторной батареи.
Выход электростартера из строя не
подлежит ремонту по гарантии.
ВНИМАНИЕ!
После запуска, в связи воз-
можным остатком воздуха в
топливной магистрали, воз-
можна кратковременная нестабильная
работа двигателя.
После запуска дизельный двигатель
должен поработать на низких оборотах
(1500-2000 об/мин) без нагрузки в тече-
ние 2-3 минут.
ОСТАНОВКА ДВИГАТЕЛЯ
При возникновении аварийной ситуации,
для экстренной остановки мотоблока пе-
реведите рычаг выключения двигателя в
верхнее в положение Рис.12.
1
4
2
3
Рис.12 Левая рабочая рукоятка
1. Рычаг выключения двигателя
2. Ручка рабочей рукоятки
3. Фиксатор выключателя 4. Рычаг сцепления
