31
2. Регулировка зазора конической
зубчатой передачи вала привода
фрез/колес (Рис. 22)
1) Если боковой зазор зубчатой пере-
дачи Δ<0,05, необходимо увеличить
зазор, увеличив регулировочную
прокладку I, и изменить положение:
вулканизированной бумаги II и регу-
лировочной прокладки III для обеспе-
чения осевого люфта передачи ІІ на
уровне 0,05-0,15.
2) Если боковой зазор зубчатой переда-
чи Δ>0,3, следует уменьшить регули-
ровочную прокладку I, одновременно
обеспечивая осевой люфт передачи
II на уровне 0,05-0,15, или увеличить
регулировочную прокладку II и обе-
спечить осевой люфт передачи I на
уровне 0,05-0,15.

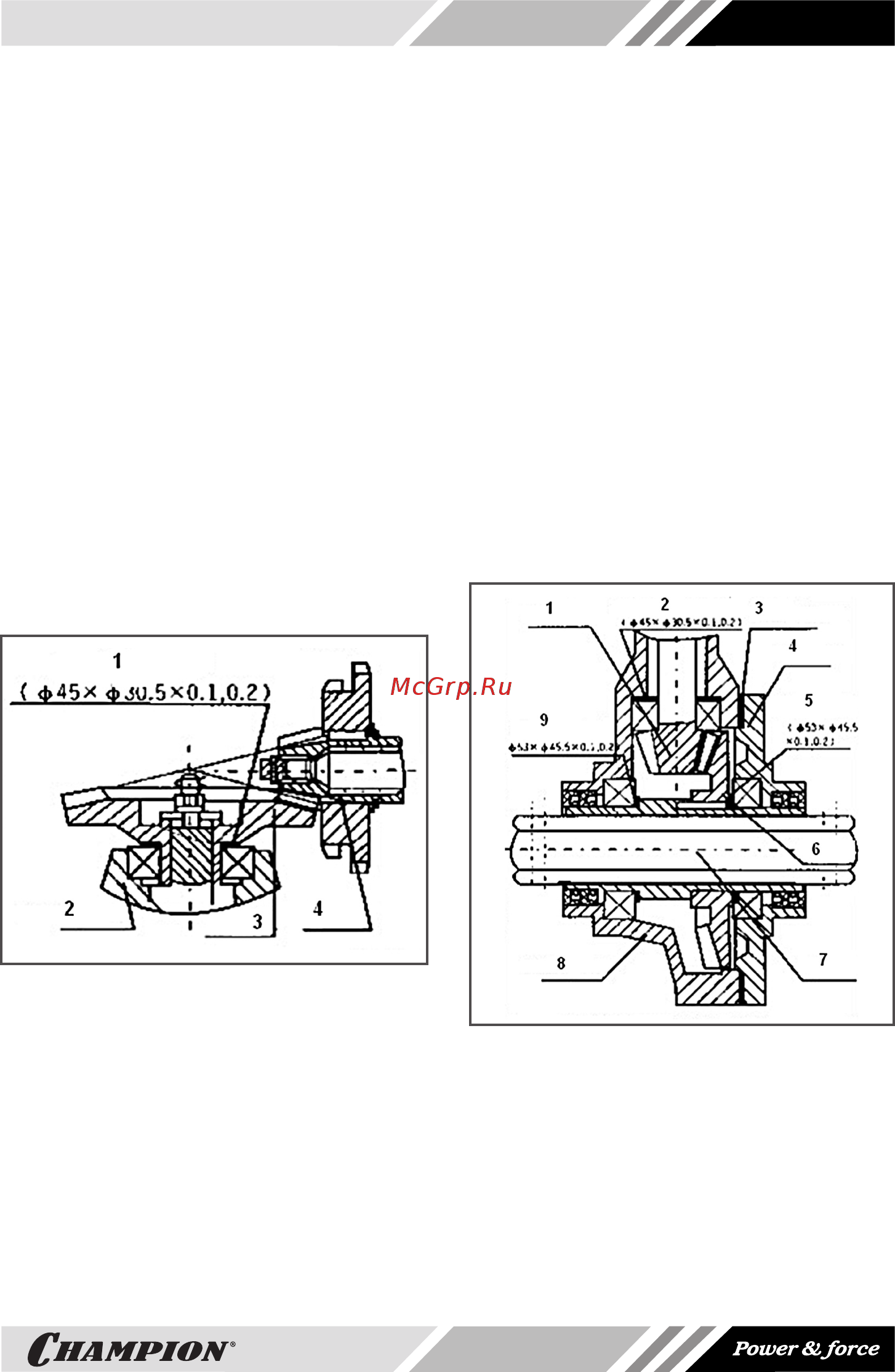

Рис. 22. Структурная схема конической
зубчатой передачи вала привода
1. Шестерня I
2. Регулировочная прокладка II
3. Вулканизированная бумага II
4. Верхняя крышка
5. Регулировочная прокладка III
6. Шестерня II
7. Шестигранный вал
8. Выходная коробка
9. Регулировочная прокладка I
РЕГУЛИРОВКА ЗАЗОРОВ
КОНИЧЕСКОЙ ЗУБЧАТОЙ
ПЕРЕДАЧИ
При обнаружении ненормальной пере-
дачи поступательного движения короб-
кой передачи или ненормального звука
остановите мотоблок и выполните следу-
ющие операции:
1. Регулировка зазора конической
зубчатой передачи в картере коробки
передач (Рис.21)
1) Если боковой зазор зубчатой переда-
чи Δ<0,05, необходимо подложить не-
много вулканизированной бумаги для
увеличения зазора между шестерня-
ми редуктора и коробки передач.
2) Если боковой зазор зубчатой пере-
дачи Δ>0,3, следует уменьшить зазор
между подшипником и валом переда-
чи II до 0,05-0,10.
Рис. 21. Структурная схема конической
зубчатой передачи
1. Регулировочная прокладка
2. Корпус редуктора 3. Шестерня II
4. Шестерня I
