10. Установите рычаг коробки передач:

• проденьте рычаг переключения пере-

дач в выемку кронштейна, и вставь-

те его в отверстие коробки пере-

ключения передач. Затем закрепите

шплинтом 3,2×16. Рычаг переключе-

ния передач будет находиться в ней-

тральном положении.

• Установите стопорную накладку на

ручку переключения передач, по-

ставьте ее в положение «2 передача

вперед» – стопорная накладка подой-

дет к основанию – затем закрепите

болтами.

РЕГУЛИРОВКА ТРОСА

СЦЕПЛЕНИЯ

Измерьте свободный ход рычага сцепле-

ния (Рис. 5). Свободный ход должен быть

3-8 мм на конце рычага.

Если ход троса сцепления не соответ-

ствует рекомендациям, ослабьте стопор-

ную гайку (1) и закрутите или выкрутите

регулировочный болт (2).

3-8 мм

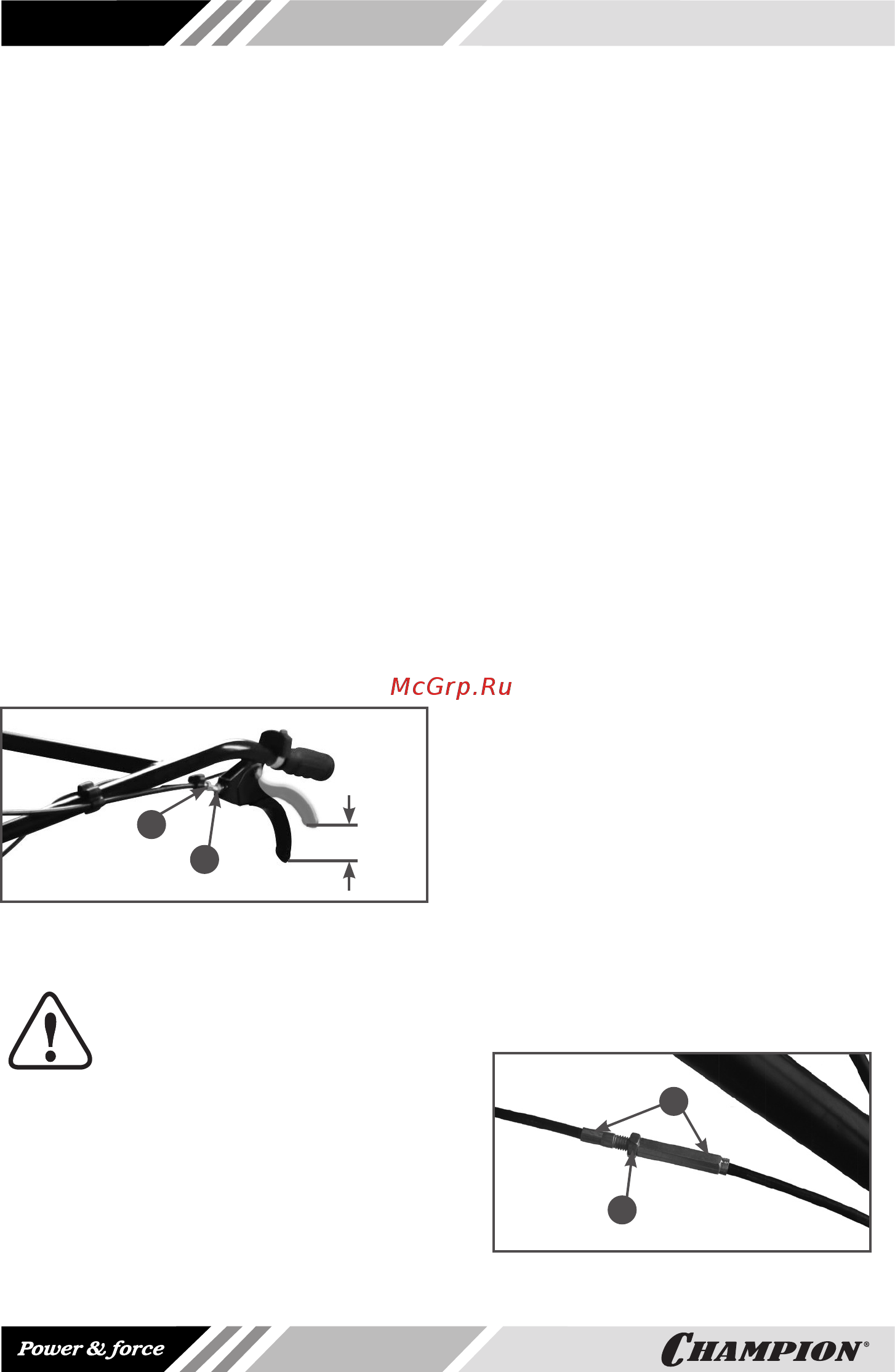

Рис. 5 Регулировка свободного хода

1. Стопорная гайка

2. Регулировочная гайка

ВНИМАНИЕ!

Правильная регулировка тро-

са сцепления обеспечивает

плавное включение вращения

фрез (колес) и обеспечивает неподвиж-

ность фрез (колес) на холостом ходу.

Неправильная регулировка троса мо-

жет привести к выходу мотоблока из

строя и не подлежит ремонту по га-

рантии.

По истечении некоторого времени экс-

плуатации рабочие характеристики

сцепления понижаются из-за износа

выжимной втулки сцепления и вилки

выключения сцепления. Отрегулируйте

трос сцепления.

Примечание:

1. Возьмитесь за рычаг сцепления 18

(Рис.1) нажмите и отпустите его 2-3

раза, чтобы включить сцепление.

Если включить сцепление не получа-

ется, проверьте регулировку свобод-

ного хода рычага.

2. Окончательная проверка сцепления

производится после проверки рабо-

тоспособности мотоблока. Для этого

запустите двигатель, нажмите на сце-

пление, установите рычаг переклю-

чения передач в положение 1 и про-

верьте работу рычага сцепления.

3. Если после нескольких регулировок

сцепление не включается, значит,

вилка выключения сцепления или вы-

жимная втулка стерлись очень силь-

но. Мотоблок следует отправить в

сервисный центр на замену вилки и

втулки. Запрещается снимать сцепле-

ние, если у вас нет специальных на-

выков и знаний, в противном случае,

можно повредить сцепление и сам

мотоблок.

РЕГУЛИРОВКА ТРОСА ГАЗА

Для удлинения троса необходимо ос-

лабить контргайку (А) и раскрутить со-

единительную муфту троса (В). Для того

чтобы укоротить трос, соединительную

муфту необходимо закрутить. После

установки нужной длины троса, необхо-

димо затянуть контргайку (Рис.6).

Рис. 6 Регулировка длины троса
