EM3400U EM3400L
NOMENCLATURE DES PIÈCES
1
2
3
4
6
7
8
9
10
5
1
2
3
4
7
8
9
10
17
18
20
21
19
11
14
13
12
16
15

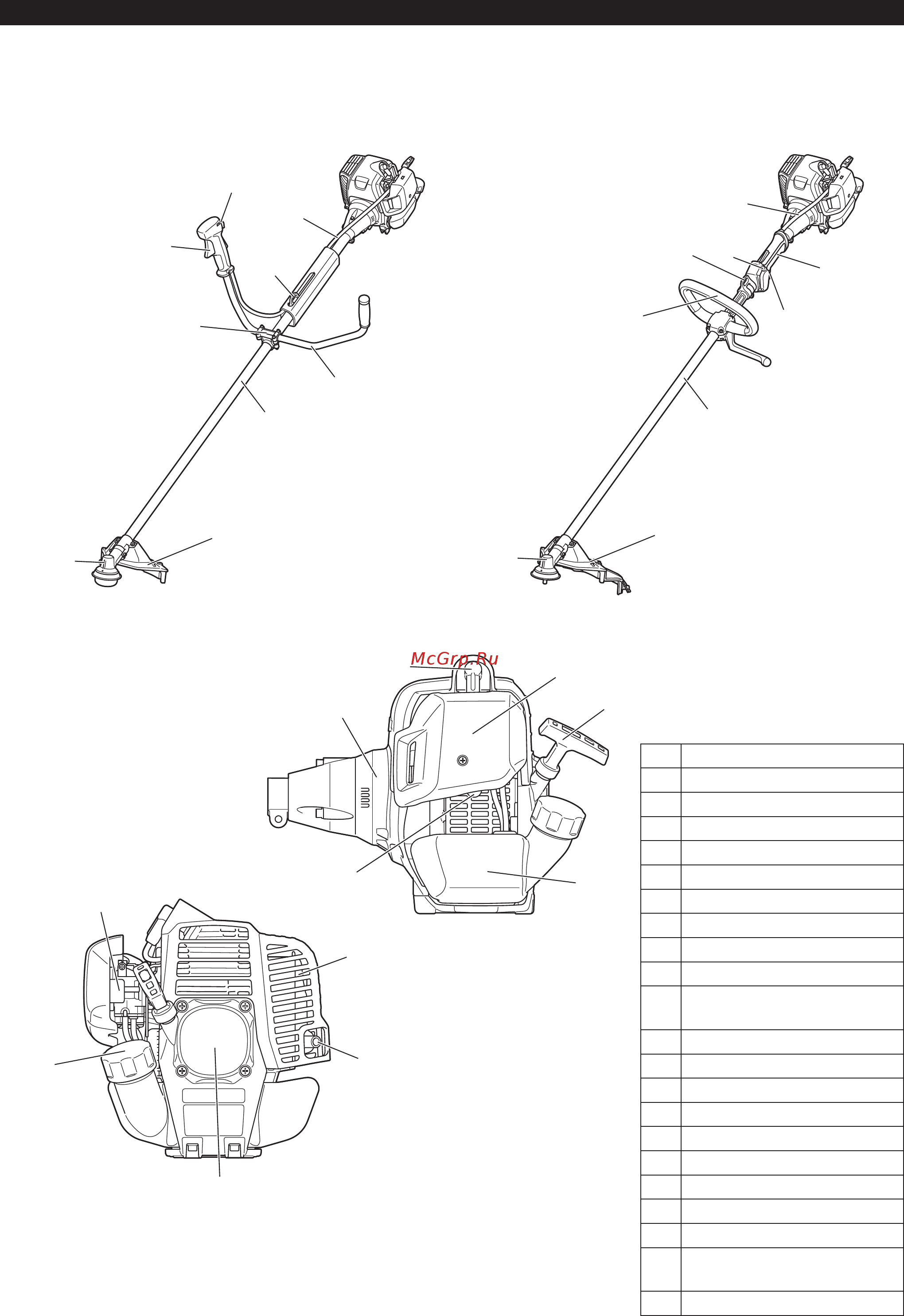

NOMENCLATURE DES PIÈCES
1 Interrupteur I-O (marche/arrêt)
2 Levier d’accélérateur
3 Câble de commande
4 Crochet de suspension
5 Prise arrière
6 Support de poignée
7 Poignée
8 Arbre
9 Carter d’engrenage
10
Dispositif de protection (protège-
lame de l’outil de coupe)
11 Bougie d’allumage
12 Filtre à air
13 Bouton du démarreur
14 Carter d’embrayage
15 Pompe d’amorçage
16 Réservoir de carburant
17 Pot d’échappement
18 Tuyau d’échappement
19 Levier de l’étrangleur
20
Bouchon du réservoir de
carburant
21 Lanceur à rappel
