71
EM3400U EM3400L

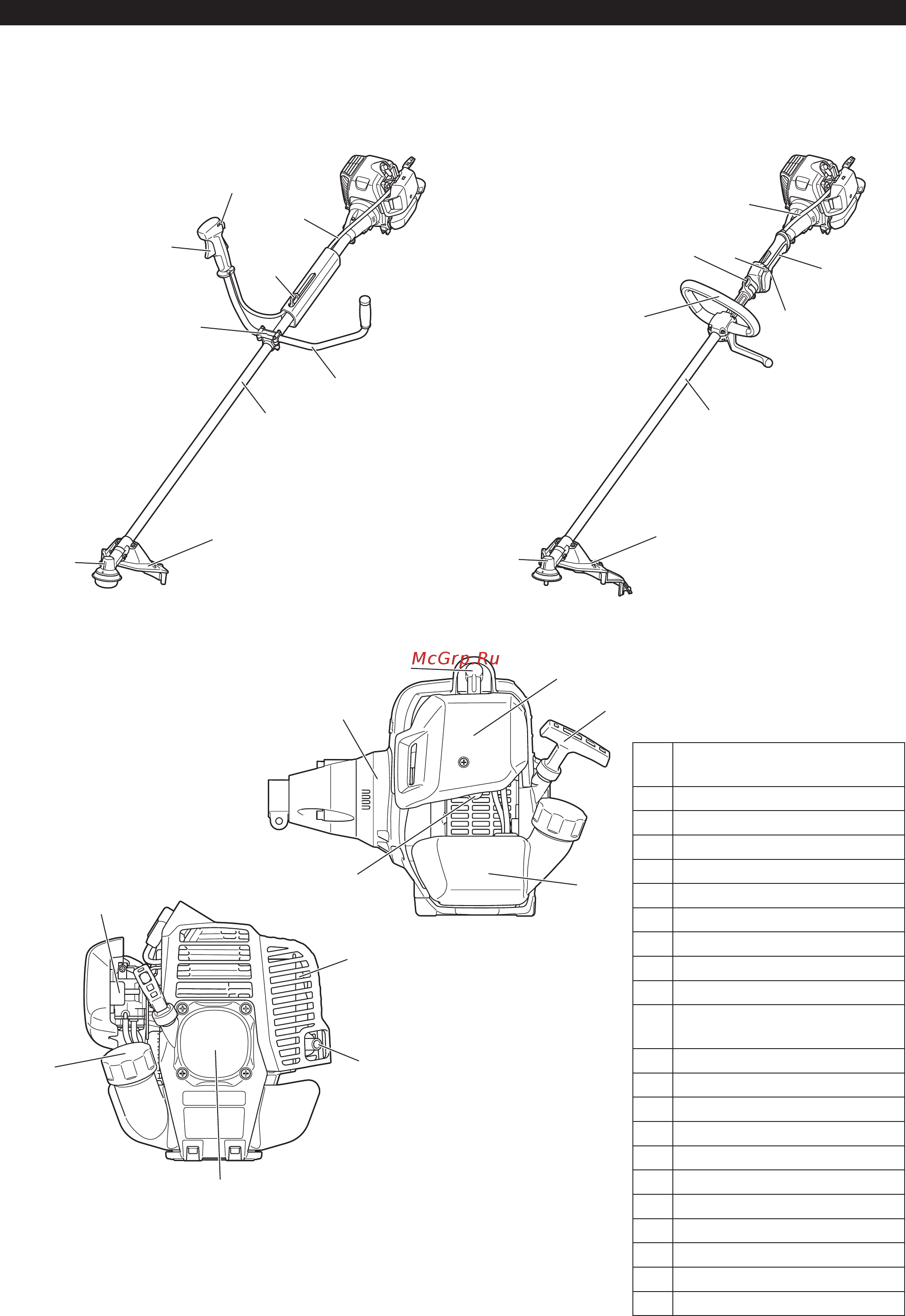

DENOMINAZIONE DEI COMPONENTI
1
2
3
4
6
7
8
9
10
5
1
2
3
4
7
8
9
10
17
18
20
21
19
11
14
13
12
16
15
DENOMINAZIONE DEI
COMPONENTI
1 Interruttore di accensione (on/off)
2 Leva dell’acceleratore
3 Cavo di comando
4Staffa
5 Impugnatura posteriore
6 Supporto dell’impugnatura
7 Impugnatura
8 Albero
9 Scatola degli ingranaggi
10
Dispositivo di protezione
(protezione dell’utensile da taglio)
11 Candela
12 Filtro dell’aria
13 Manopola di avviamento
14 Scatola della frizione
15 Pompa di adescamento
16 Serbatoio del carburante
17 Marmitta di scarico
18 Tubo di scarico
19 Leva del dispositivo di avviamento
20 Tappo del serbatoio del carburante
21 Avviamento a corda
