Makita em3400u [30/212] Montage de la poignée

$77(17,21 DYDQWG¶HIIHFWXHUXQWUDYDLOTXHOFRQTXHVXUO¶RXWLODUUrWH]WRXMRXUVOHPRWHXUHWGpEUDQFKH]OHFRQQHFWHXUGHVERXJLHV

Portez toujours des gants de protection !

$77(17,21 QHGpPDUUH]OHPRWHXUTX¶DSUqVO¶DYRLUPRQWpFRPSOqWHPHQW

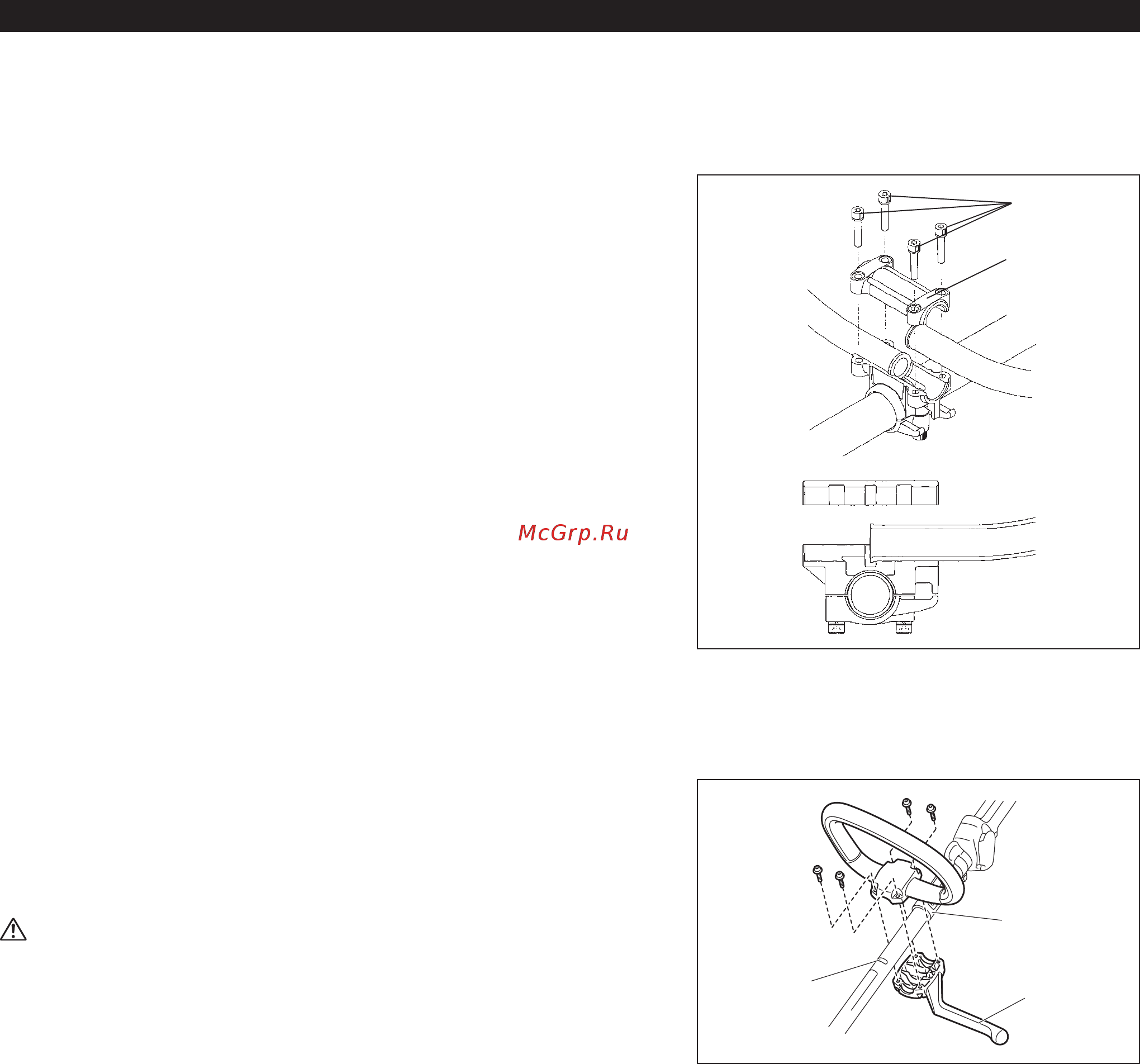

MONTAGE DE LA POIGNÉE

Pour les modèles à poignée fermée

– Fixez un écran (1) sur le côté gauche de l’appareil avec la poignée pour votre

protection.

– Assurez-vous que l’ensemble manche/écran est installé entre la douille

G¶pFDUWHPHQWHWODÀqFKH

$9(57,66(0(17 QHUHWLUH]SDVRXQHUpGXLVH]SDVODGRXLOOH

d’écartement (3). La douille d’écartement maintient

une certaine distance entre les deux mains. Si

vous rapprochez l’ensemble manche/écran de

l’autre manche, au-delà de la longueur de la douille

d’écartement, vous risquez de perdre le contrôle et de

vous blesser.

5(0$548(

– Dans certains pays, la douille d’écartement n’est pas fournie. Dans ce cas,

LQVWDOOH]O¶HQVHPEOHPDQFKHpFUDQHQWUHOHVÀqFKHV

(1)

(2)

(3)

(2)

(1)

Pour les modèles à poignée de vélo

– Placez la poignée et le levier d’accélérateur sur le support de poignée sur le côté

droit (à tenir avec la main droite) et l’autre sur le côté gauche.

– ,QVWDOOH]OHERUGGHODSRLJQpHVXUODUDLQXUHGXVXSSRUWGHSRLJQpHHW¿[H]

provisoirement le côté supérieur (1) du support de poignée à l’aide de quatre

boulons M5 x 25 (2).

– Réglez la poignée selon un angle facile à manipuler et serrez le boulon (2) de

manière uniforme sur les côtés droit et gauche.

EM3400U

EM3400L
