ACHTUNG: Stoppen Sie vor allen Arbeiten am Werkzeug den Motor und ziehen Sie den Zündkerzenstecker von der Zündkerze.

Tragen Sie immer Schutzhandschuhe!

ACHTUNG: Stellen Sie vor dem Starten sicher, dass das Werkzeug wieder vollständig zusammengebaut ist.

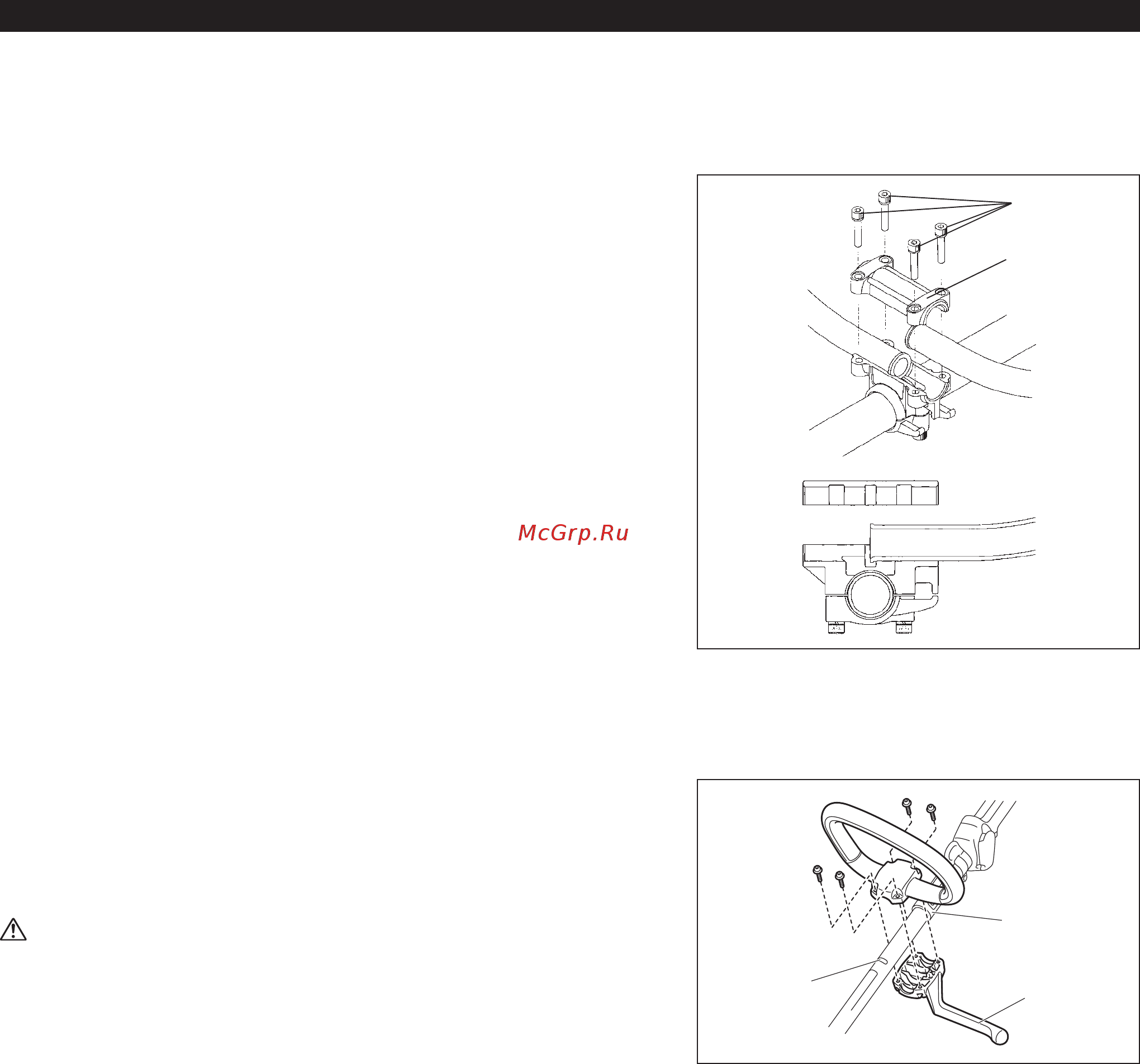

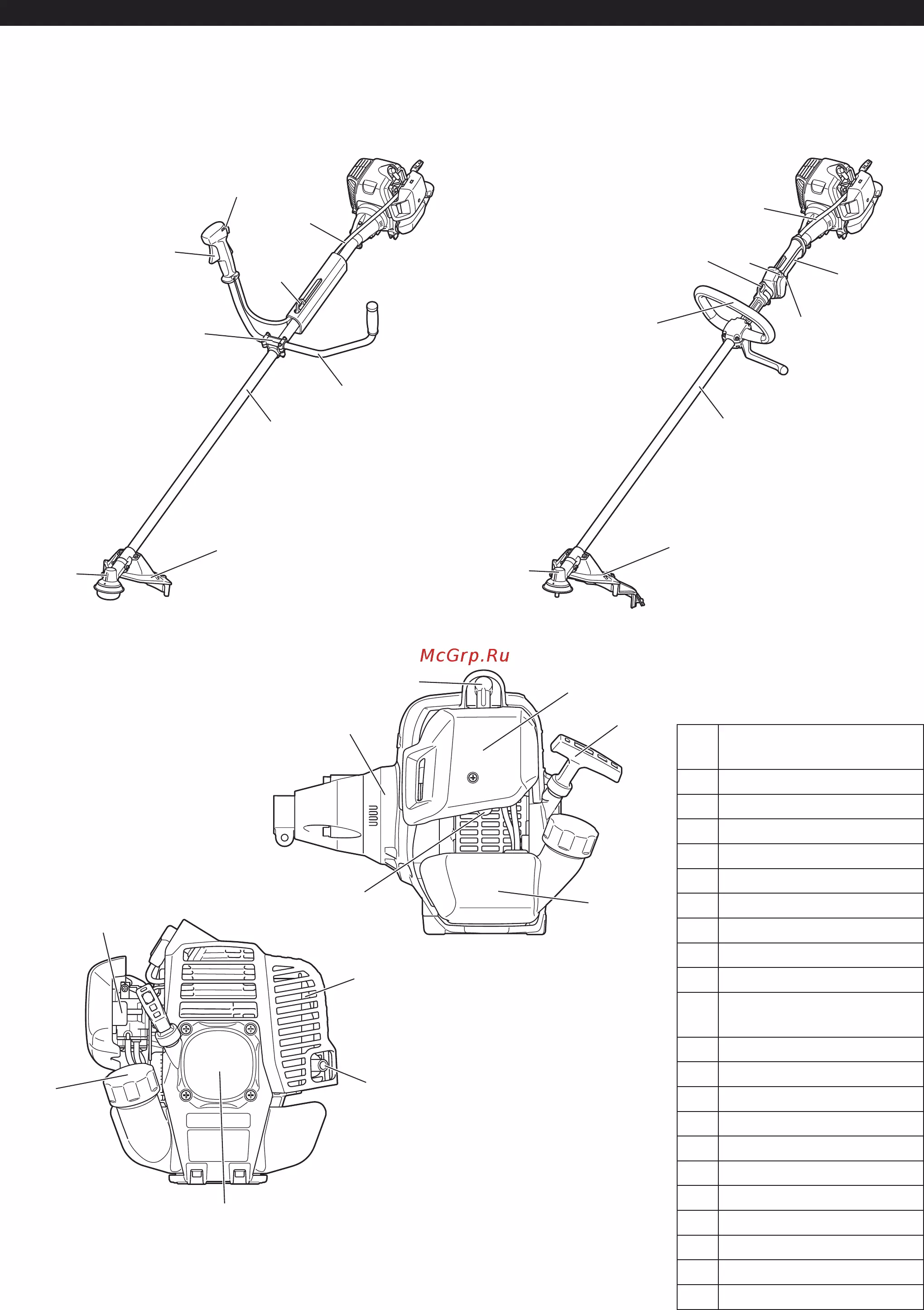

MONTIEREN DES GRIFFS

Für Modelle mit Bügelgriff

– Befestigen Sie den Griff so an der Maschine, dass der Absperrstab (1) für

den Bedienerschutz nach links zeigt.

– Stellen Sie sicher, dass sich die Baugruppe aus Handgriff/Absperrstab

]ZLVFKHQGHP'LVWDQ]VWFNXQGGHU3IHLOPDUNLHUXQJEH¿QGHW

WARNUNG: Entfernen oder kürzen Sie das Distanzstück (3) nicht. Das

Distanzstück sorgt für einen bestimmten Abstand zwischen

den Händen. Wird die Baugruppe aus Handgriff/Absperrstab

näher zum anderen Griff platziert als es die Länge des

Distanzstücks vorgibt, kann dies zum Verlust der Kontrolle

über das Werkzeug und zu schweren Verletzungen führen.

HINWEIS:

– In manchen Ländern wird das Distanzstück nicht mitgeliefert. Montieren

Sie in diesem Fall die Baugruppe aus Handgriff/Absperrstab zwischen den

Pfeilmarkierungen.

(1)

(2)

(3)

(2)

(1)

Für Modelle mit Doppelhandgriff

– Setzen Sie den Griff mit dem Gashebel auf die Griffhalterung auf der rechten

Seite (sodass er mit der rechten Hand gehalten werden kann) und den anderen

auf die linke Seite.

– Führen Sie das Ende des Griffs in die Nut der Griffhalterung ein und befestigen

Sie die Oberseite der Griffhalterung (1) provisorisch mit vier Schrauben M5 x 25

(2).

– Stellen Sie den Griff auf einen bequemen Winkel ein und befestigen Sie die

Schrauben (2) gleichmäßig auf der rechten und auf der linken Seite.

EM3400U

EM3400L
