Мозаично-шлифовальная машина GM-122 Руководство по эксплуатации
17
2 Использование по назначению
Порядок установки/ смены алмазного инструмента:
ВНИМАНИЕ! Перед установкой/сменой алмазного инструмента, маши-
ну обязательно отключить от электрической сети
• Для установки/ смены алмазного инструмента (рисунок 7) необходимо:
o опрокинуть машину;
o выбить использованный алмазный инструмент (если он был установлен);
o очистить лицевую сторону траверсы шлифовальной поз.11 от шлама и грязи (особенно
ложемент траверсы);
o вставить новый алмазный инструмент в ложемент траверсы так, чтобы он не выпадал из
него;
o подключить машину к электрической сети и запустить двигатель (алмазный инструмент
не должен касаться опорной поверхности) – при вращении траверсы шлифовальной ал-
мазный инструмент полностью установиться в ложементах траверсы.
Поз.
Артикул
Наименование Обозначение
1
1
60863
Траверса шлифовальная
GM245.02.000

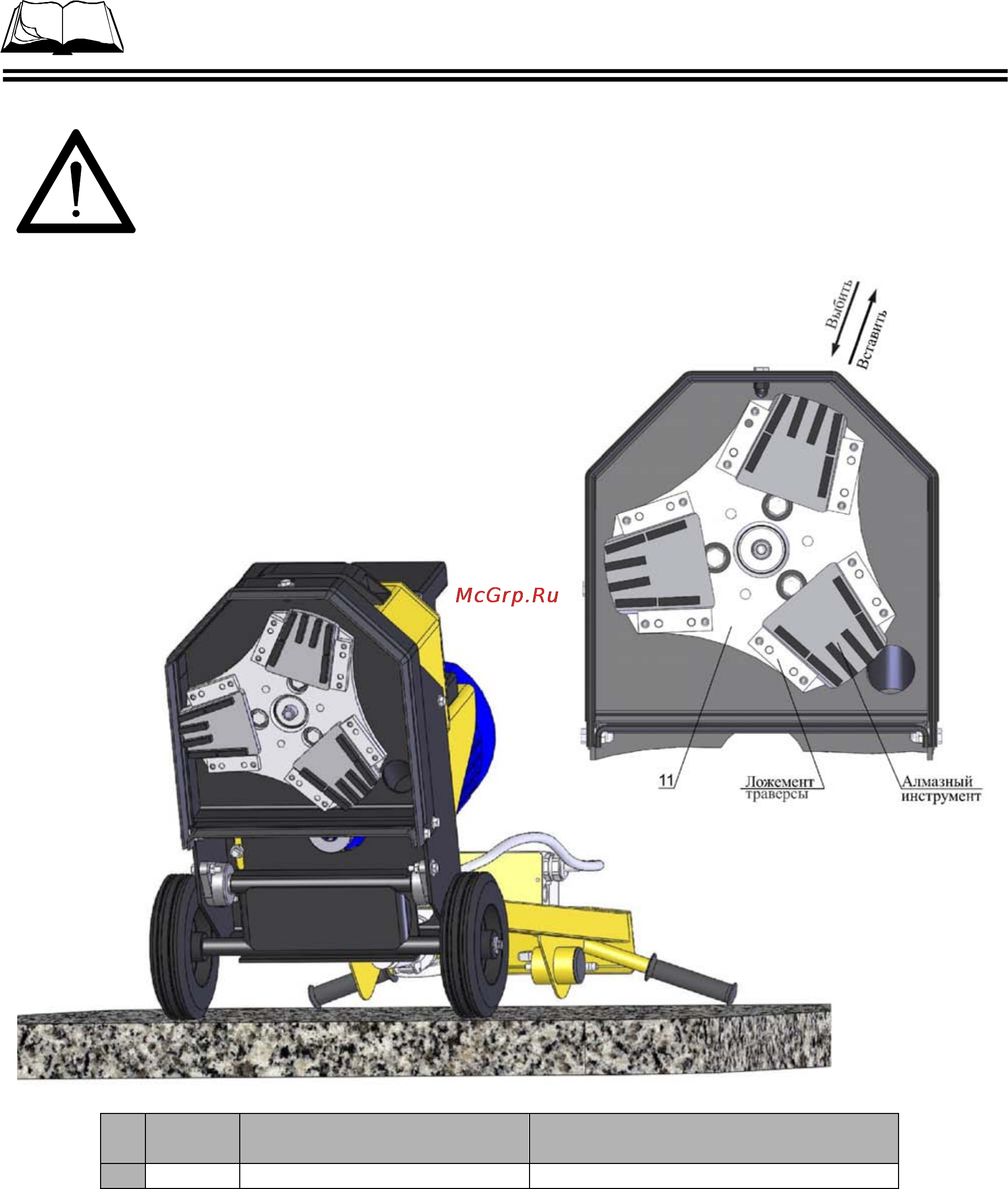

Рисунок 7 – Установка/смена алмазного инструмента
