Руководство по эксплуатации Мозаично-шлифовальная машина GM-122
24
3 Техническое обслуживание
3.3.3 Натяжение клиновых ремней
Натяжение ремней производится в следующей последовательности (рисунок 10):
перед натяжением ремней четыре болта поз.56 крепления кронштейна поз.17 к раме
должны быть отвернуты на несколько оборотов;
закручивая болт поз.57 натяжителя поз.18, натяните ремни поз.29 до состояния, при ко-
тором, приложив усилие 40Н (4кгс) в середине пролета между шкивами поз.19 и 26, про-
гиб ремня составит 10…14мм (рисунок 9);
затяните четыре болта поз.56 крепления кронштейна поз.17 к раме и проверьте взаимное
расположение шкивов (отклонение ручьев шкива поз.19 двигателя и шкива поз.26 шпин-
деля поз.4 от общей плоскости не должно превышать 1мм (рисунок 9)); в случае больше-
го отклонения, ослабьте затяжку четырех болтов поз.56 крепления двигателя поз.28 к
кронштейну поз.17 и откорректируйте положение двигателя;
после регулировки затяните четыре болта поз.56.
ВНИМАНИЕ! В целях предотвращения нарушения заводской уста-
новки двигателя поз.28 ослабление затяжки болтов поз.56 его крепле-
ния к кронштейну поз.17 производить только в крайнем случае
Поз.
Артикул
Наименование Обозначение
3
10378
Кожух
GM122M.00.200А
4
4389
Шпиндель
GM122M.04.000А
60855
Кронштейн
GM122.110
60858
Натяжитель
GM122.120
15319
Шки
в
GM122M.03.001
4261
Шкив
GM122M.04.002
3861
Электродвигатель
АИР 100 S2 IM1081, N=4кВт, n=3000об/мин
3870
Ремень клиновой
AV10x838La, Gates 6271 (SPZ 825)
4049
Болт М 8
-
6gх25.88.016
ГОСТ 7798-70 (DIN 931, DIN 933)
2983
Болт М10
-
6gх30.8
8.016
4017
Болт М10
-
6gх90.88.016
DIN 933

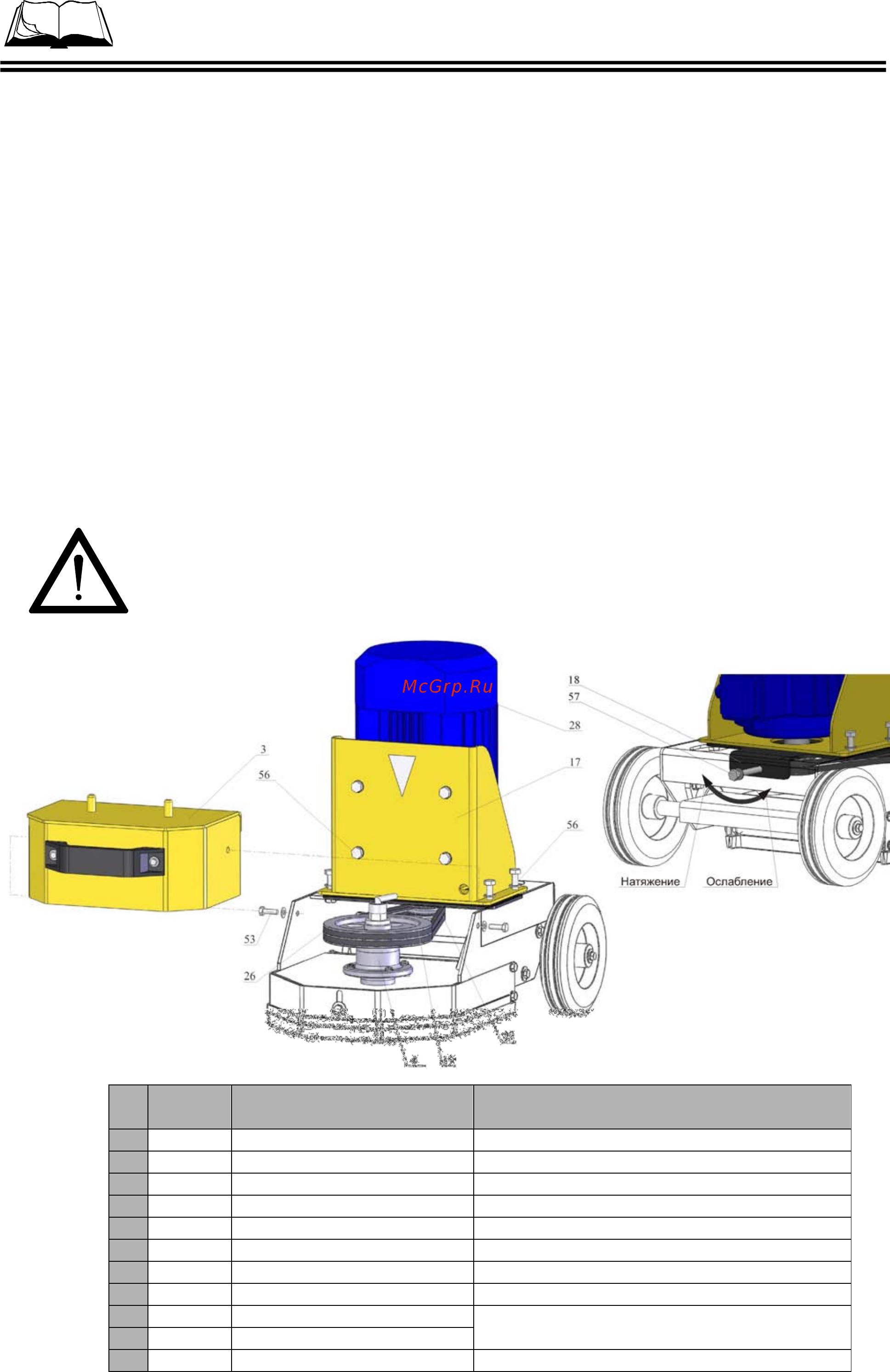

Рисунок 10 Замена и натяжение клиновых ремней
