Руководство по эксплуатации Мозаично-шлифовальная машина GM-122
18
2 Использование по назначению
Регулировка ограждений рабочей зоны машины:
ВНИМАНИЕ! До начала (и во время) работы необходимо провести ре-
гулировку ограждения рабочей зоны машины так, чтобы резиновые уп-
лотнения плотно прилегали к обрабатываемой поверхности (рисунок 8)
• Регулирование ограждений поз.14 и 15 рабочей зоны машины (рисунок 8) необходимо
проводить при:
o установке нового комплекта алмазного инструмента;
o постепенном износе алмазного слоя инструмента;
• Порядок регулирования ограждений (проводится при установленном на машину ком-
плекте алмазного инструмента) (рисунок 8):
o установить машину на ровную поверхность (алмазный инструмент соприкасается с
опорной поверхностью);
o ослабить затяжку болтов поз.51 крепления ограждений к раме машины;
o переместить ограждения поз.14 и 15 до полного соприкосновения резинового уплот-
нения с опорной поверхностью (резиновое уплотнение не должно сильно деформиро-
ваться);
o затянуть болты поз.51.
Новый комплект алмазного инструмента
Проработавший комплект алмазного инмтрумента
Поз.
Артикул
Наименование Обозначение
14
10386
Кронштейн
GM122M.09.100
15
10390
Обечайка
GM122M.09.200
51
3368
Болт М 8
-
6gх16.88.016
ГОСТ 7798
-
70 (DIN 931, DIN 933)

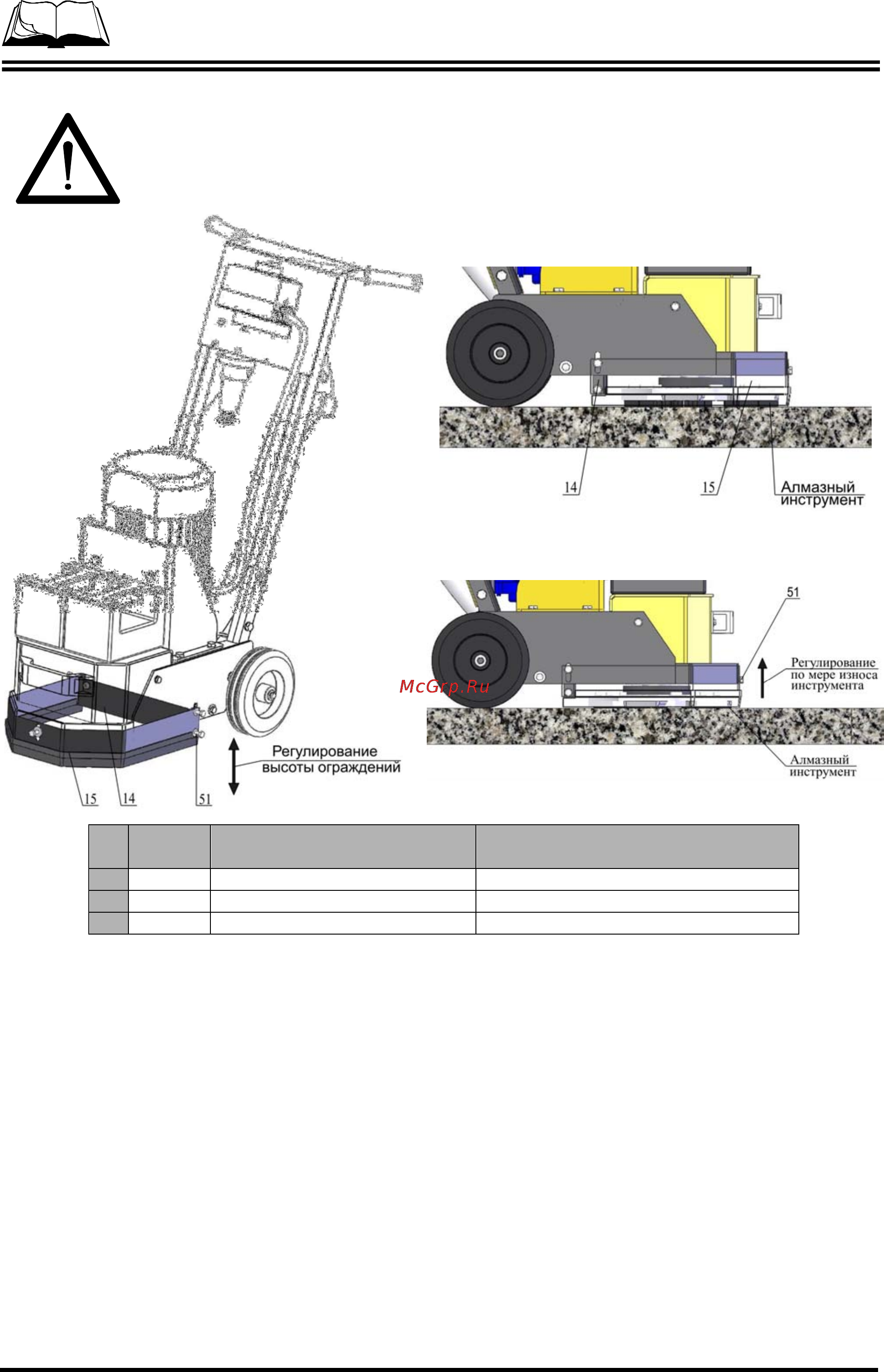

Рисунок 8 – Регулировка ограждений рабочей зоны машины
