Мозаично-шлифовальная машина GM-122 Руководство по эксплуатации
7
1 Описание и принцип работы
1.3 Устройство и принцип работы
Поз.
Артикул
Наименование Обозначение
1
52764
Рама
GM122M.14.000
2
16474
Водило
GM122M.12.000
3
10378
Кожух
GM122M.00.200А
4
4389
Шпиндель
GM122M.04.000А
8
27123
Блок управления 4 кВт
БУ4
-
М.000
9
4357
Винт
GM122M.00.100
11
60863
Траверса шлифовальная
GM245.02.000
14
10386
Кронштейн
GM122M.09.100
15
10390
Обечайка
GM122M.09.200
17
60855
Кронштейн
GM122.110
18
60858
Натяжитель
GM122.120
19
15319
Шкив
GM122M.03.001
22
71824
Груз
GM122.
140
23
60853
Шланг
GM122.101
26
4261
Шкив
GM122M.04.002
28
3861
Электродвигатель
АИР
100 S2 IM1081, N=4кВт, n=3000об/мин
29 3870 Ремень клиновой AV10x838La, Gates 6271 (SPZ 825)
30
71822
Разъем силовой РСЕ «Twist» 2142-6 (3P+E 16A 400V IP67)
34
1058
Рукоять резиновая
38 5092 Переходник G-1/2"хØ12
57 4017 Болт М10-6gх90.88.016 DIN 933

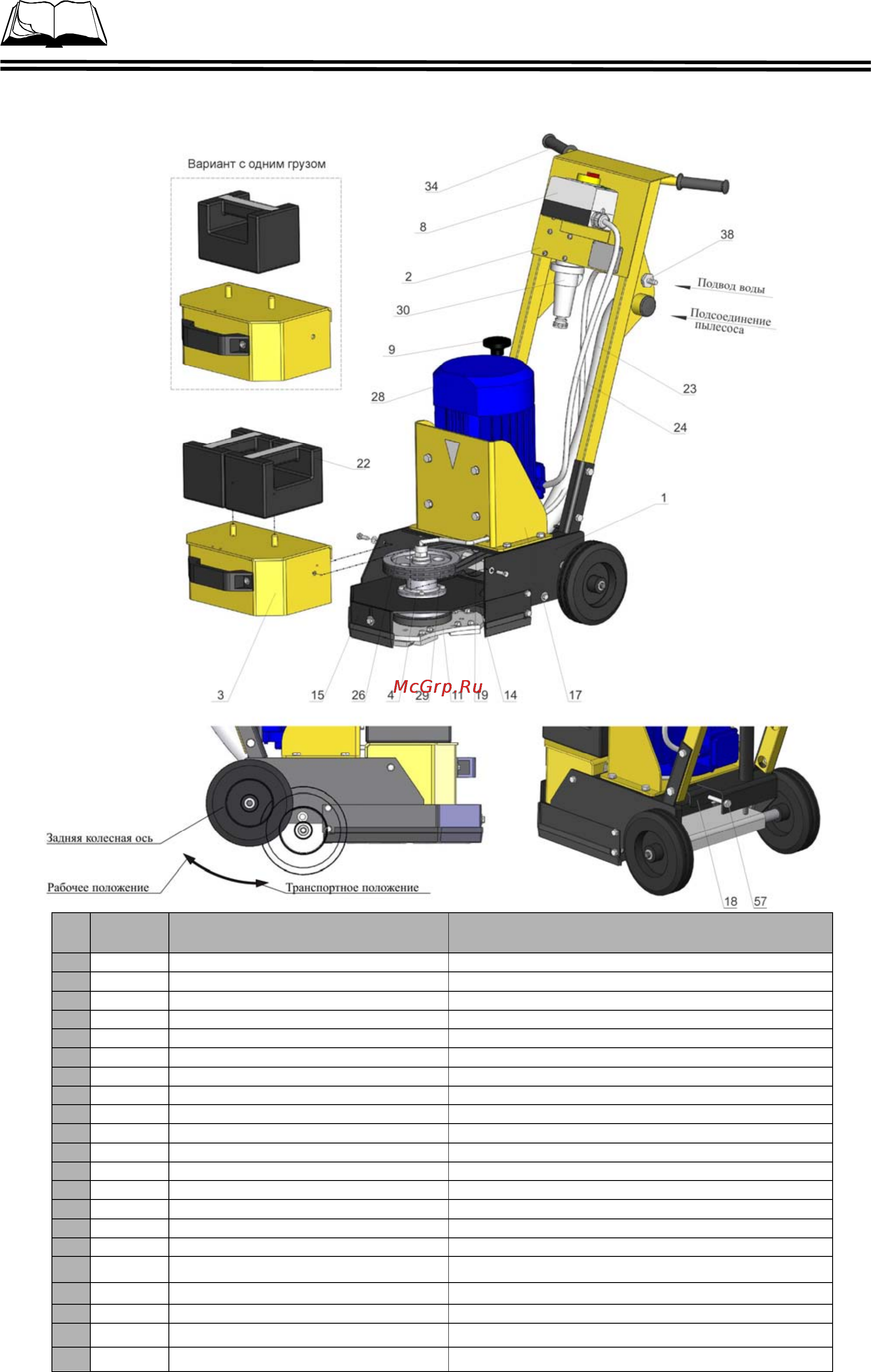

Рисунок 1 – Устройство машины
