Ariston BS II 24 FF [10/24] Гидравлическая схема
![Ariston BS II 24 FF [10/24] Гидравлическая схема](/views2/1233079/page10/bga.png)
10
установка instalare
Предохранительный клапан
Присоедините дренажную трубку (входящую в комплект поставки)
к выходу предохранительного клапана F (см. рисунок).
Дренажный патрубок предохранительного клапана (см. рисунок)
следует соединить с дренажным сифоном так, чтобы можно было
визуально убедиться в работоспособности предохранительного
клапана. В противном случае может быть причинен вред людям,
домашним животным и имуществу. За указанные травмы и ущерб
производитель ответственности не несёт.
Промывка контура отопления
Если котел подключается к существующему контуру отопления,
в воде могут иметься различные примеси, способные оказать
вредное воздействие на котел, приводящее к сокращению срока его
службы. Перед демонтажем старого котла обязательно обеспечьте
тщательную промывку системы от загрязнений, способных оказать
вредное воздействие на котел. Обязательно убедитесь, что емкость
расширительного бака соответствует объему воды в контуре
отопления.

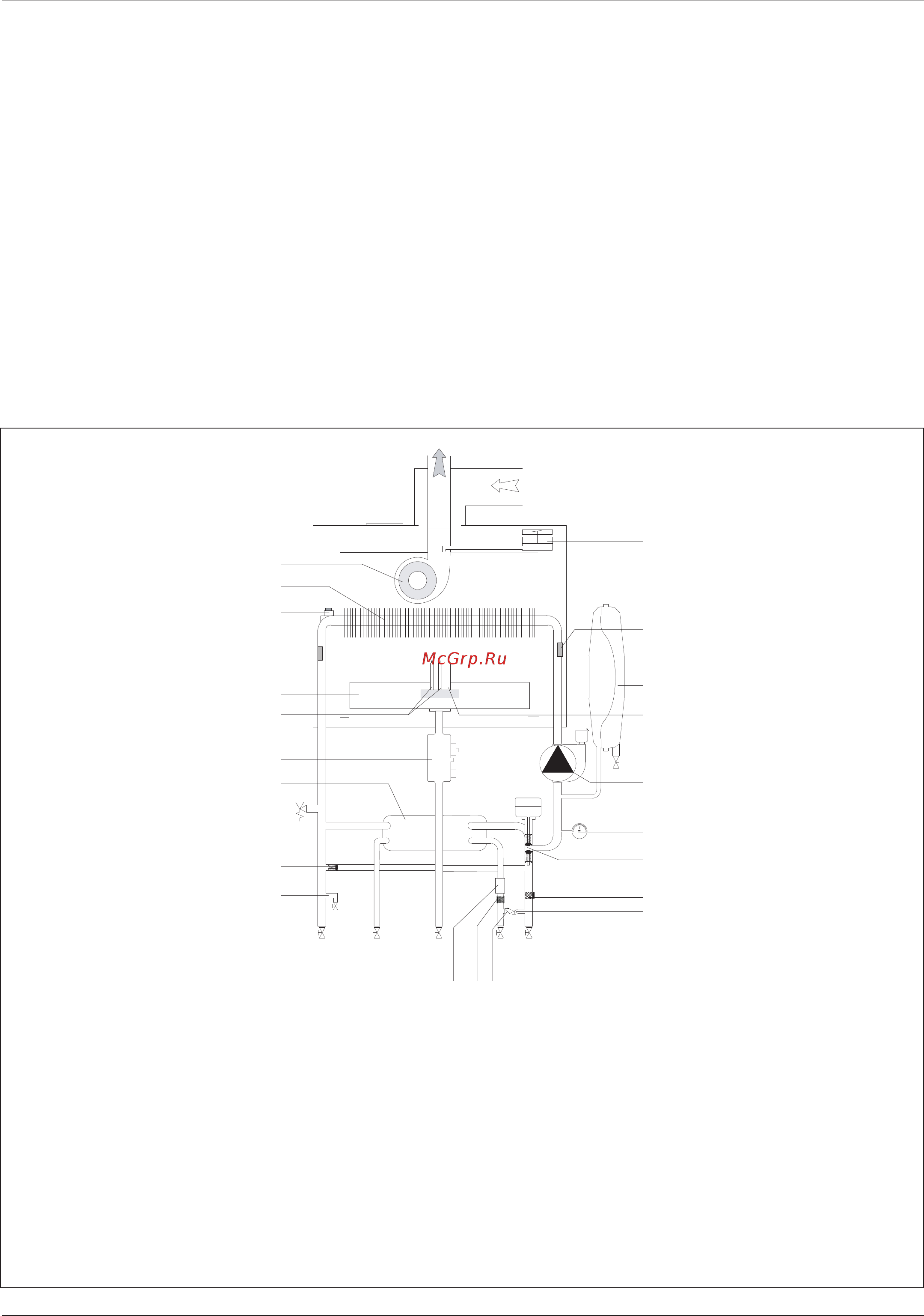

Гидравлическая схема
Обозначения
1. Вентилятор
2. Первичный
теплообменник
3. Датчик перегрева
4. Датчик температуры
воды на подаче в контур
отопления
5. Горелка
6. Электроды розжига
7. Газовый клапан
8. Вторичный пластинчатый
теплообменник
9. Предохранительный
клапан 0,3 МПа (3 бар)
11. Автоматический байпас
12. Сливной кран
13. Датчик расхода в контуре
ГВС
14. Фильтр цепи здоровья
15. Проверить клапан
16. Кран подпитки
17. Фильтр контура
отопления
18. Трехходовой клапан
19. Манометр
20. Циркуляционный насос
с автоматическом
воздухоотводчиком
21. Электрод контроля
пламени
22. Расширительный бак
23. Датчик температуры
воды на обратной линии
контура отопления
24. Реле давления дымовых
газов (прессостат)
AB
C
DE
1
3
2
4
9
11
12
13
14
15
16
17
18
19
20
22
21
23
24
8
5
7
6
Dispozitivul de suprapresiune
Fixati teava de scurgere pentru supapa de siguranta F inclusa in
pachetul cu manualul de utilizare si instalare.
Evacuarea dispozitivului de suprapresiune trebuie să e conectată la
un sifon de purjare care poate controlat cu ochiul liber, pentru a evita
- în cazul intervenţiei acestuia - vătămarea persoanelor, animalelor şi
deteriorarea bunurilor, de care constructorul nu este responsabil.
Curăţarea instalaţiei de încălzire
În cazul instalării la instalaţii vechi deseori este sesizată prezenţa
substanţelor şi aditivilor în apă şi care ar putea in uenţa in mod negativ
funcţionarea şi durata de viaţă a noii centrale. Înainte de înlocuire
este necesari să se efectueze o spălare atentă a instalaţiei pentru a
îndepărta eventualele reziduuri sau murdăriile care pot compromite
corecta funcţionare a centralei. Veri caţi dacă vasul de expansiune are
o capacitate adecvată conţinutului de apă al centralei.
Schema hidraulică
Legendă:
1. Electroventilator
2. Schimbator principal
3. Termostat supratemperatură
4. Sonda tur încalzire
5. Arzator
6. Electrod de aprindere
7. Valva gaz
8. Schimbator de caldura
secundar in placi
9. Vana cu 3 cai motorizata
11. By-pass automat
12. Robinet de golire
13. Fluxmetru c. sanitar
14. Filtru circuit apa menajera
15. Valva de non retur
16. Robinet de umplere
17. Filtru circuit încălzire
18. Vana cu 3 cai motorizata
19. Hidrometru
20. Pompa de recirculare cu
ventil aerisire
21. Electrod aprindere acără
22. Vas de expansiune
23. Sonda retur încalzire
24. Presostat aer
