пуск в эксплуатацию punerea în funcţiune
Funcţia de curăţare a căminului
Placa electronică permite forţarea aparatului la un regim maxim sau
minim de funcţionare.
Activând Funcţia de curăţare a căminului, apăsând tasta
timp de 5 secunde, cazanul va forţat la puterea
maximă de încălzire, se aprinde intermitent ledul 5 şi se
luminează ledul 60:
Pentru a selecta funcţionarea la puterea maximă a
circuitului menajer rotiţi butonul 6 la maxim, se aprinde
intermitent ledul 5 şi se luminează ledul 80:
Pentru a selecta funcţionarea la puterea minimă rotiţi
butonul 6 la minim, se aprinde intermitent ledul 5 şi se
luminează ledul 40:
Activând Funcţia de curăţare a căminului la puterea
minimă, se poate veri ca valoarea reglată. Pentru
modi care, vezi paragraful “Reglarea puterii minime”.
Funcţia se dezactivează automat după 10 minute sau
prin apăsarea tastei RESET.
ATENŢIE!!!
Prin activarea funcţiei de curăţare a căminului, temperatura apei
trimise la instalaţie este limitată la 88°C, prin urmare ţi atenţi în
cazul instalaţiilor cu temperatură scăzută.
6. Нажмите кнопку Сброс, красный индикатор 9 часто мигает
7. Для настройки минимальной мощности поверните регулятор
отопления “6”.
Внимание!! Не вращайте регулятор БГВ 7.
8. Изменение автоматически сохраняется.
9. Для выхода из этой функции нажмите кнопку
или
подождите
1 минуту.
10. По завершении проверки завинтите винт “1” и проверьте
герметичность.
ВНИМАНИЕ!!
Не отсоединяйте электропроводку газового клапана.
6. Apăsaţi tasta Reset, ledul roşu 9 se aprinde intermitent rapid
7. Pentru a regla puterea minimă, rotiţi butonul circuitului de încălzire
6.
Atenţie!! Nu rotiţi butonul circuitului menajer 7.
8. Modi carea este memorizată automat.
9. Pentru a ieşi din meniul funcţiei, apăsaţi tasta
sau aşteptaţi
1
minut.
10. La sfârşitul testului strângeţi şurubul “1” şi veri caţi etanşarea
ATENŢIE!!!
Nu îndepărtaţi legătura electrică a supapei de gaz.

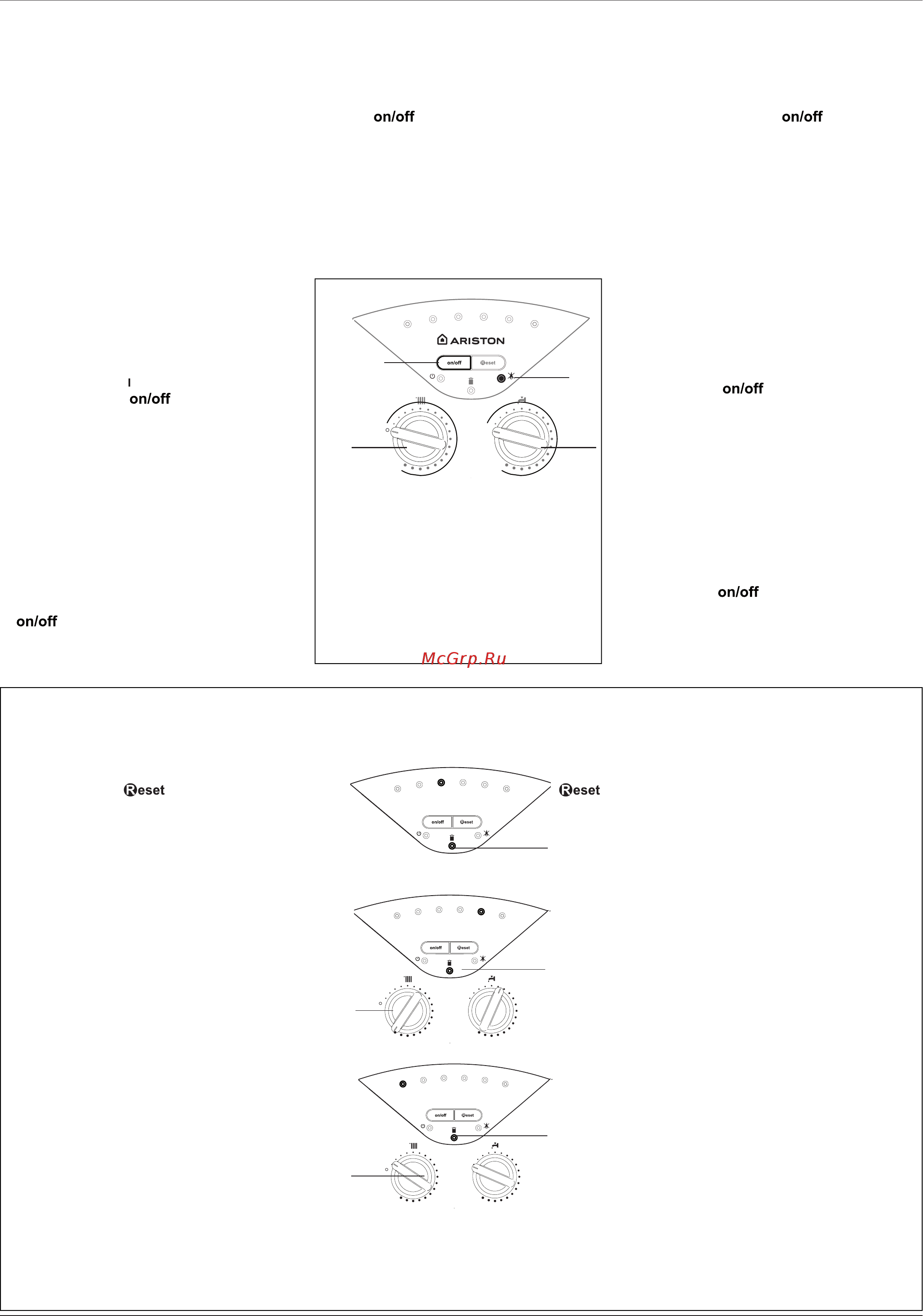

6. Настройка максимальной
мощности отопления
Reglarea puterii maxime pe circuitul
de încălzire
7. Настройка плавного зажигания
Reglarea de aprindere lentă
4
0°
50°
60°
7
0°
80°
90°
MAX MAX
MIN
MIN
2
6
7
9
Reglarea puterii maxime pe circuitul de
încălzire şi a puterii de aprindere lentă
1. Pentru a controla sau modi ca puterea
maximă de încălzire şi/sau de aprindere
lentă, slăbiţi şurubul 1” şi introduceţi tubul de
racord al manometrului în priza de presiune.
2. Apăsaţi tasta timp de 10 secunde, iar
când ledul roşu 9 începe să emită un semnal
intermitent, puteţi începe reglările.
3. Pentru a regla puterea maximă de încălzire,
rotiţi butonul circuitului de încălzire 6.
Pentru a regla aprinderea lentă, rotiţi butonul
circuitului menajer 7.
4. Modi carea este memorizată automat. Dacă
unul din cele două butoane nu se deplasează,
cazanul menţine în memorie valoarea xată
înainte. Pentru a ieşi din meniul funcţiei,
apăsaţi tasta sau aşteptaţi 1 minut.
5. La sfârşitul testului strângeţi şurubul “1” şi
veri caţi etanşarea
Настройка максимальной мощности
отопления и плавного зажигания
1. Для проверки/изменения максимальной
мощности отопления и/или плавного
зажигания отвинтите винт “1” и вставьте
штуцер манометра в отверстие отбора
давления.
2.
Нажмите кнопку на 10 секунд. Когда
красный индикатор 9 редко замигает, можно
приступить к настройке
.
3. Для настройки максимальной мощности
отопления поверните регулятор отопления
6.
Для настройки плавного зажигания
поверните регулятор БГВ 7.
4. Изменение автоматически сохраняется.
Если один из двух регуляторов не
поворачивается, в памяти колонки
сохраняется ранее заданное значение. Для
выхода из этой функции нажмите кнопку
или подождите
1 минуту.
5. По завершении проверки завинтите винт
“1” и проверьте герметичность.
Функция Чистка дымохода
Электронная схема позволяет принудительно включить режим
максимальный или минимальный мощности колонки.
При включении функции чистки дымохода,
нажав кнопку
на 5 секунд, колонка
будет принудительно работать в режиме
максимальной мощности отопления, мигает
индикатор 5 и загорается индикатор 60:
Для выбора режима максимальной мощности
нагрева БГВ поверните регулятор 6 на максимум,
мигает индикатор 5, и загорается индикатор 80:
Для выбора режима минимальной мощности
поверните регулятор 6 на минимум, мигает
индикатор 5, и загорается индикатор 40:
Включив функцию чистки дымохода в
минимальной режиме, можно только проверить
заданное значение. Для изменения значения см.
параграф "Настройка минимального режма".
Данная функция автоматически отключается
через 10 минут или при помощи кнопки СБРОС.
ВНИМАНИЕ!!
При включении функции чистки дымохода температура воды,
поступающей в систему, ограничивается 88°C, следовательно,
следует контролировать в случае низкотемпературных систем.
40°
50°
60° 70°
80°
90°
5
40°
50°
60° 70°
80°
90°
6
5
40°
50°
60° 70°
80°
90°
5
6
