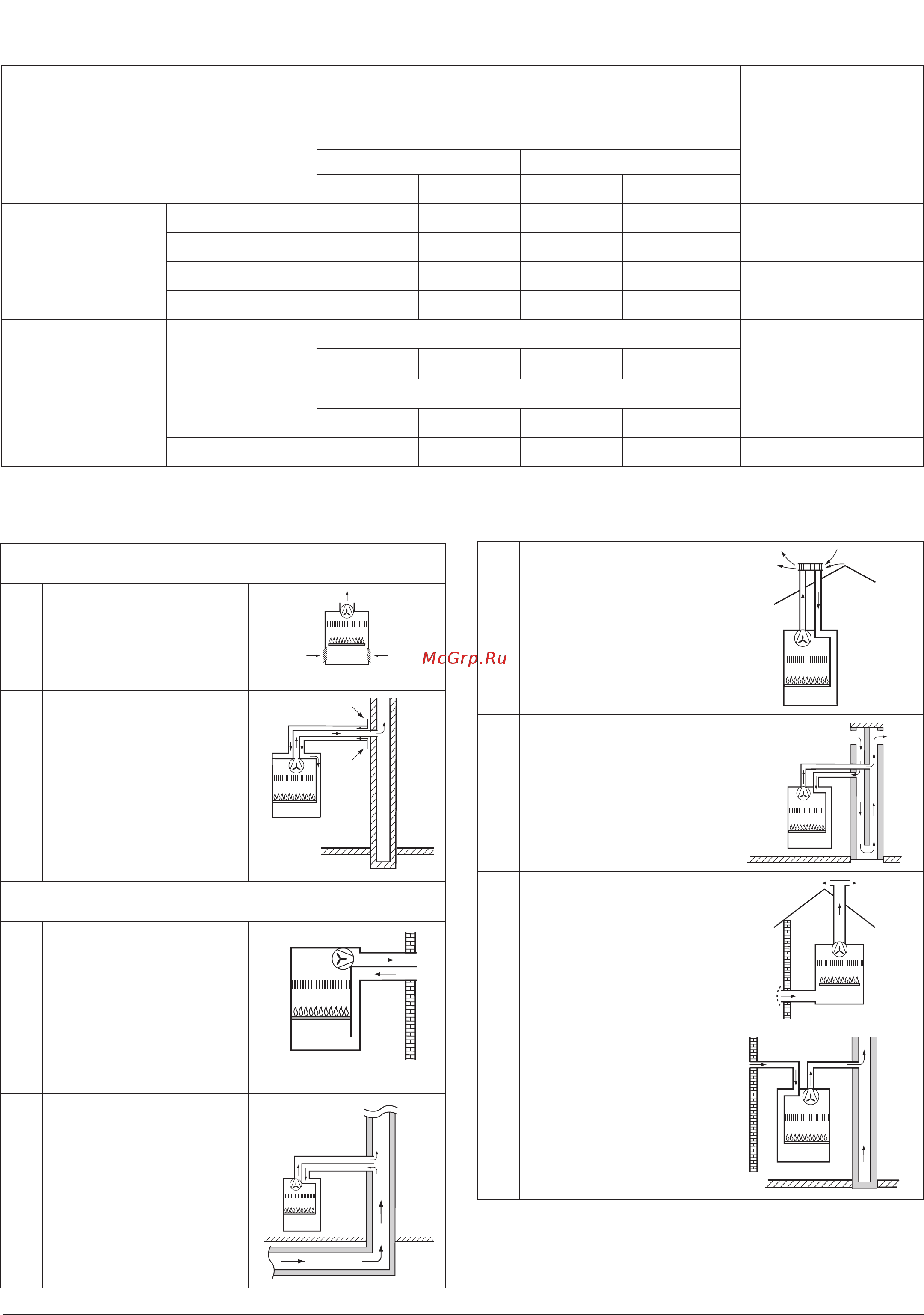

12
установка instalare
Типы и длины трубопроводов подачи воздуха и
отвода продуктов сгорания
S1 – подача воздуха; S2 = отвод продуктов сгорания
Типы дымоходов/воздуховодов
Тип газохода
Tipologie de evacuare
Максимальная длина дымохода/воздуховода, мspalin
Lungimea maximă tuburi aspirare /evacuare (m)
Диаметры труб,
мм
Csőátmérő
(mm)
BS II 24 FF
Диафрагма / Diafragma ø 44 Без диафрагмы / Fără diafragmă
MIN MAX MIN MAX
Коаксиальная
система
sisteme
coaxiale
C12 C22 C32 C42 0,5 0,75 0,75 4
ø 60 / 100
B32 0,5 0,75 0,75 4
C12 C32 C42 0,5 3 3 11
ø 80 /125
B32 0,5 3 3 11
Раздельная система
sisteme duble
C12 C22 C32 C42
S1 = S2
ø 80/80
0,5/0,5 9/9 9/9 21/21
C52 C82
1 + S2
ø 80/80
1/0,5 1/23 1/23 1/44
B22 0,5 23 23 45 ø 80
Tabel lungimi tuburi de aspirare şi de evacuare gaze arse
S1 = aspirare aer - S2 = evacuare gaze arse
Tipologie de aspiraţie/evacuare fum
B - Подача воздуха из помещения (открытая камера сгорания)
Aer de combustie provenit din ambient
B22
Отвод продуктов сгорания
наружу; подача воздуха из
помещения
Evacuarea gazelor arse în exterior.
Aspirare aer din ambient
B32
Отвод продуктов сгорания
через индивидуальный или
общий встроенный дымоход
здания; подача воздуха из
помещения.
Evacuarea gazelor arse în coşul
de fum singur sau colectiv
integrat in clădire.
Aspirare aer din ambient.
С - Подача воздуха снаружи (закрытая камера сгорания)
Aer de combustie provenit din exterior
C12
Система для отвода продуктов
сгорания и подвода воздуха
через внешнюю стену здания
(одинаковый диапазон
давлений)
Evacuarea gazelor arse prin
peretele extern în acelaşi câmp
de presiune.
C22
Подача воздуха и отвод
продуктов сгорания через
индивидуальный или общий
встроенный дымоход здания
Evacuarea gazelor arse şi aspirare
aer prin coşul de fum singur sau
colectiv integrat in clădire.
C32
Система для отвода продуктов
сгорания и подвода воздуха
через кровлю здания
(одинаковый диапазон
давлений)
Evacuarea gazelor arse şi aspirare
aer din exterior cu terminal la
acoperiş extern în acelaşi câmp
de presiune.
C42
Подача воздуха и отвод
продуктов сгорания через
индивидуальный или общий
встроенный дымоход здания
Evacuarea gazelor arse şi aspirare
aer prin coşul de fum singur sau
colectiv integrat in clădire.
C52
Система для отвода продуктов
сгорания через кровлю здания
и подвода воздуха через
наружную стену
Evacuarea gazelor arse în exterior
şi aspirare aer prin peretele
extern în acelaşi câmp de
presiune.
C82
Отвод продуктов сгорания
через индивидуальный или
общий встроенный дымоход
здания; подача воздуха через
наружную стену
Evacuarea gazelor arse prin
coşul de fum singur sau colectiv
integrat in clădire.
Aspirare aer prin peretele extern.
