7.2. Пульт управления генератора

7.2.1.Электроустановка ЕВ 3.5/230-W120 RAC.

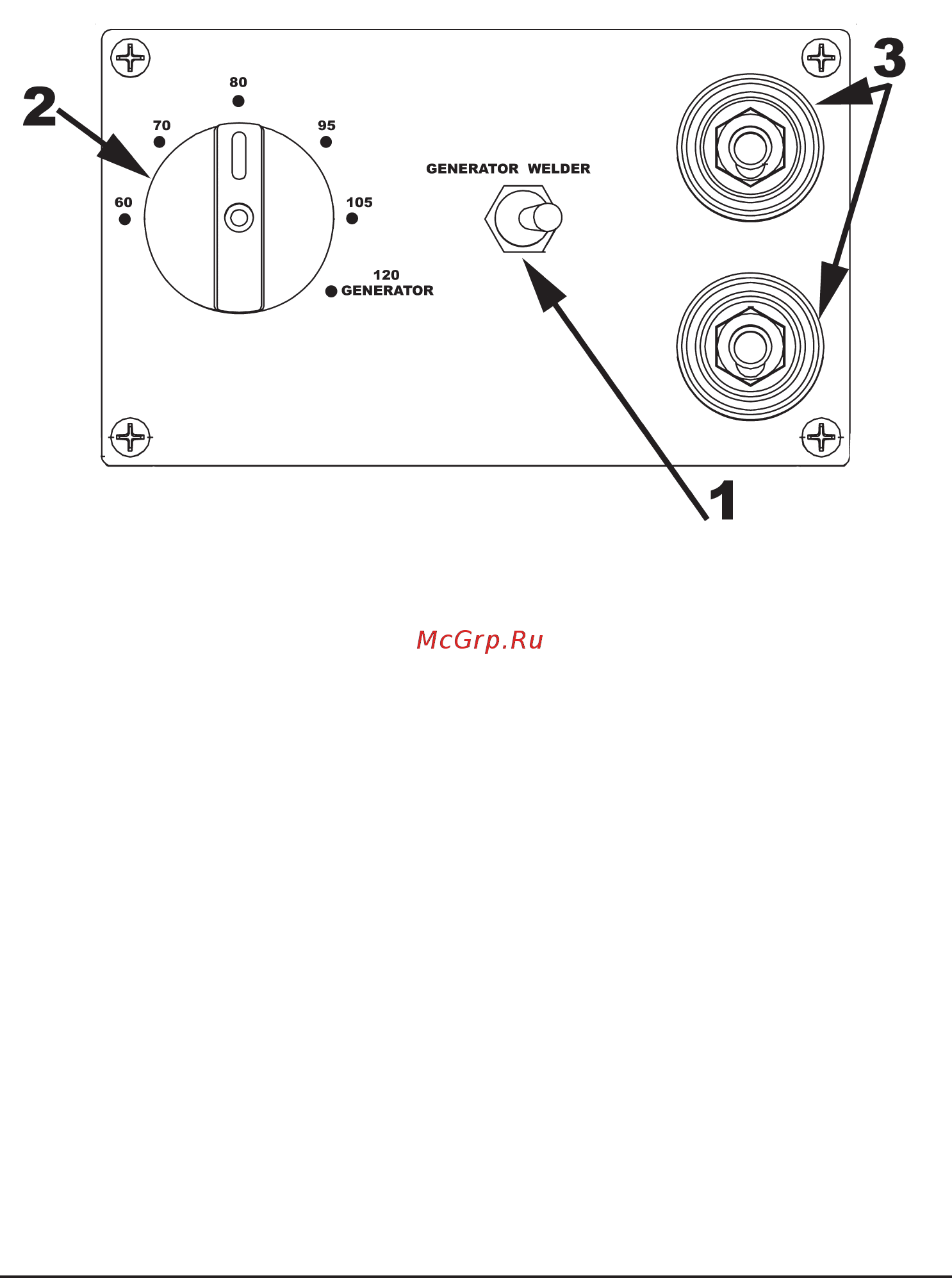

Генератор SPW10 120АС

1 - Переключатель режимов работы «RANGE SELECTOR».

2 – Переключатель величины сварочного тока.

3 – Гнёзда подключения штекеров сварочных кабелей.

Генератор SPW10 120АС однофазный, двухполюсный, бесщёточный с конднеса

торной системой регулирования напряжения.Сварочный ток – переменный.

При пуске двигателя «Переключатель режима работы» (поз.1) и «Переключатель

величины сварочного тока» ( поз.2 ) должны находиться в положении «GENERATOR»,

независимо от последующего режима работы.

При сохранении переключателей в указанном положении электроустановка после

пуска будет работать в режиме «генератор».

Перевод в режим «сварка» осуществляется на работающей в режиме «генератор»

электроустановке:

- перевести «Переключатель режима работы» в положение «WELDER»;

- установить требуемую величину сварочного тока переключателем «WELDING

CURRENT». Подключить сварочные провода к гнёздам 3.

ВНИМАНИЕ. При сварке все потребители тока промышленной частоты 50 Гц

должны быть отключены. При работе в режиме «генератор» сварочные провода

должны быть отсоединены от генератора.
