18

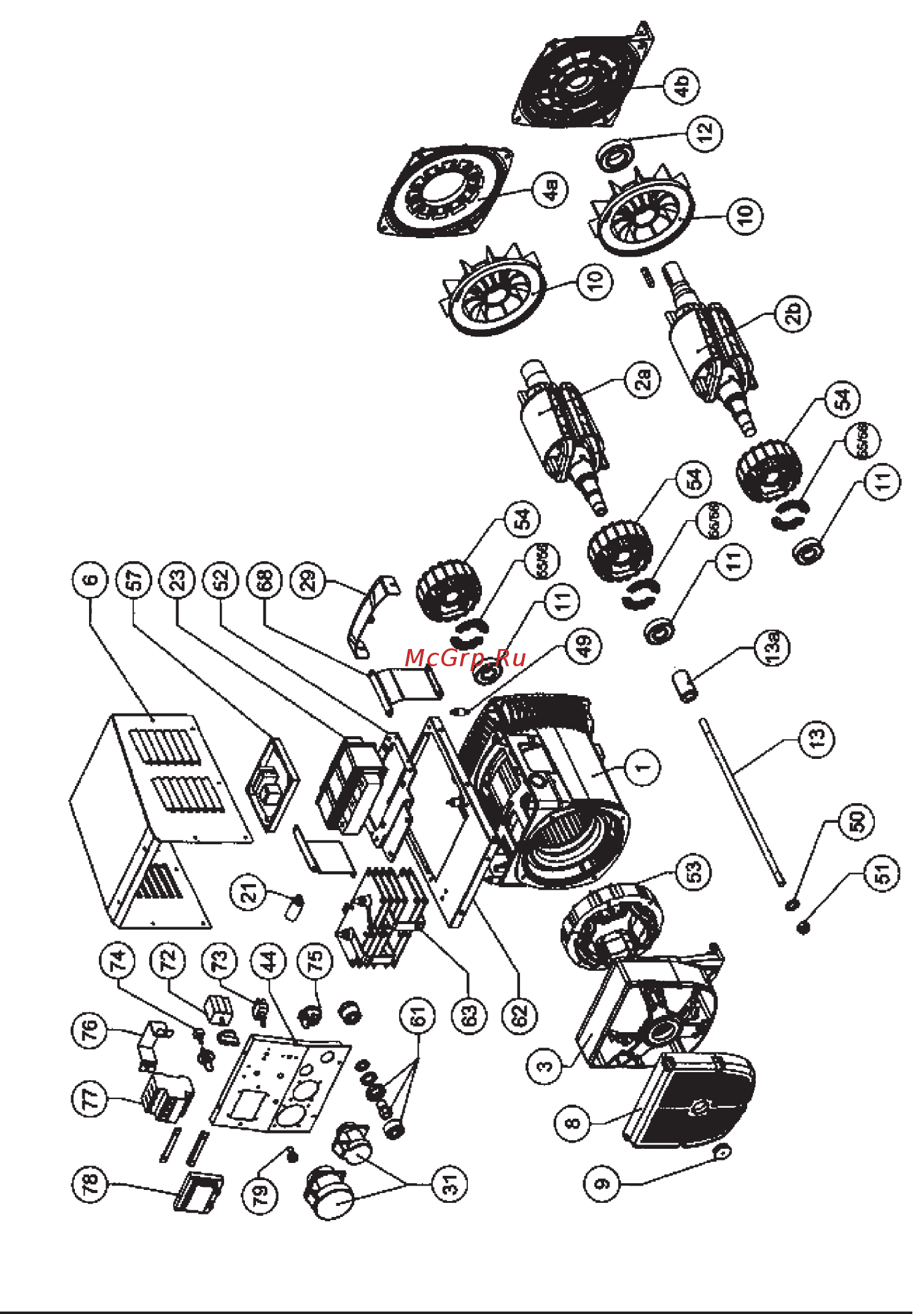

Общий вид генератора E1W13 DC
1 – Корпус генератора со статором. 2а – Ротор одноопорного
генератора. 2в – Ротор двухопорного генератора. 3 – Задний
подшипниковый щит. 4а – Фланец крепления одноопорного
генератора к двигателю. 4в – Передний подшипниковый щит
двухопорного генератора. 6 – Крышка блока аппаратуры. 8
– Задняя крышка генератора. 10 – Вентилятор.11 – Задний
подшипник. 12 – Передний подшипник двухопорного генератора.
13 – Стяжная шпилька одноопорного генератора. 13а – Втулка. 21
– Конденсатор. 23 – Реактивное сопротивление. 29 – Защитная
крышка вентиляционного окна генератора. 31 – Розетки. 44
– Передняя панель блока аппаратуры. 49 – Амортизатор блока
управления. 54 – Возбудитель ротора. 55/56 – Диодный мост ротора.
57 – Электронный регулятор SG – 132. 61 – Гнездо. 63 – Сварочный
выпрямитель.72 – Четырёхпозиционный переключатель режимов
работы «WELDER CURRENT». 73 – Двухпозиционный переключатель
«LOCAL/ REMOTE». 74 – Потенциометр «RANGE SELECTOR». 75
– Разъём для подключения дистанционного устройства плавного
регулирования сварочного тока. 77 – Автоматический выключатель.
79 – Сигнальная лампа.
