7.2.2. Электроустановки ЕВ7,0/230-W220R(E)AC, ED7,0/230-W220R(E)AC

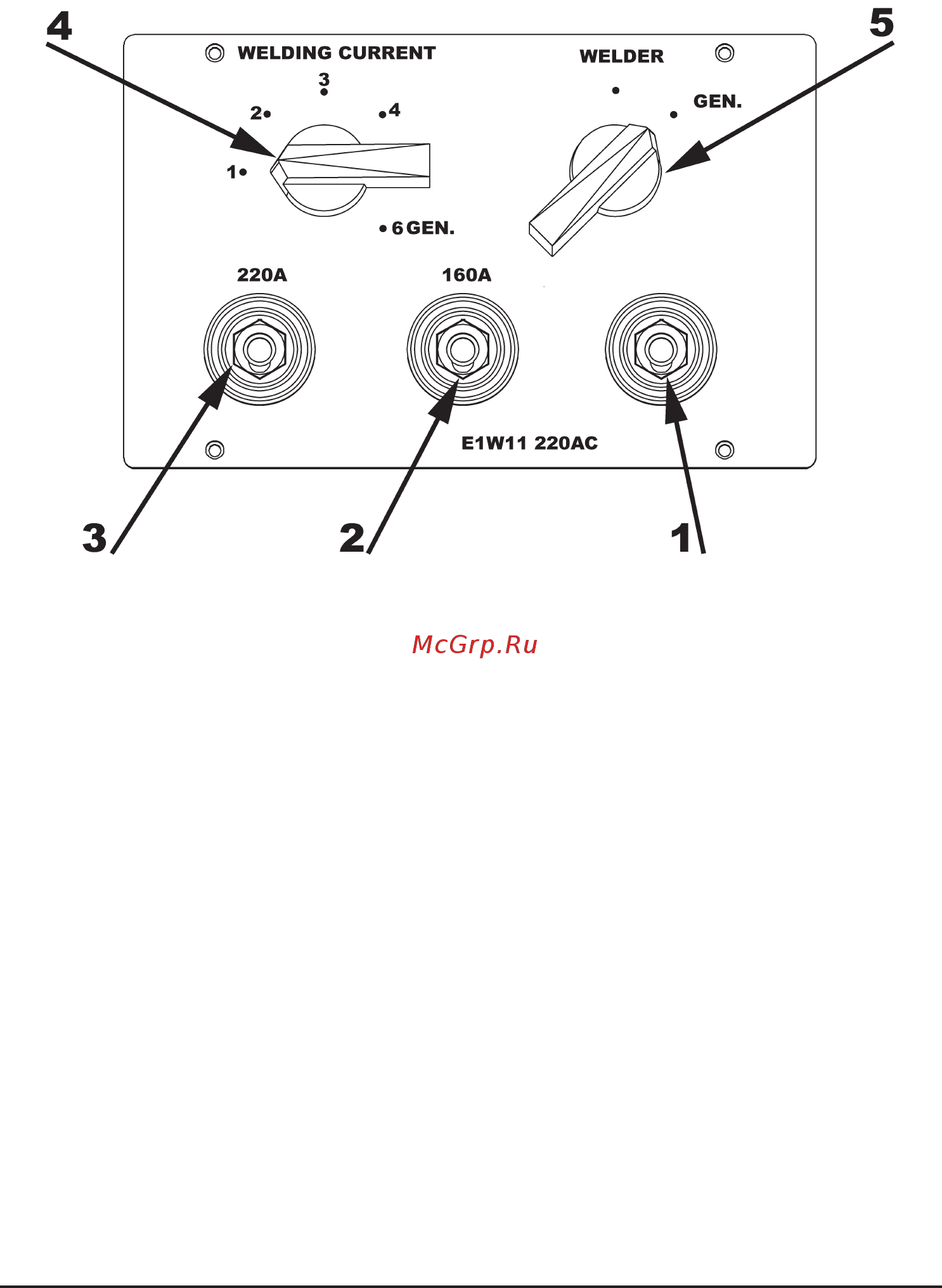

Генератор E1W11 220AC

1 - Гнездо подключения штекера сварочного кабеля (общее);

2 - Гнездо подключения штекера сварочного кабеля (сварочный ток до160А);

3 – Гнездо подключения штекера сварочного кабеля (сварочный ток до 200А);

4 – Переключатель величины сварочного тока «WELDING CURRENT»;

5 – Переключатель режима работы генератор/сварка «RANGE SELECTOR».

Генератор E1W11AC однофазный, двухполюсный, бесщёточный с конднесаторной

системой регулирования напряжения. Сварочный ток – переменный.

При пуске двигателя «Переключатель режима работы» (поз.5 ) должен находить-

ся в положении «GEN», а «Переключатель величины сварочного тока» ( «WELDING

CURRENT» поз.4 ) в положении «GEN» независимо от последующего режима работы.

При сохранении переключателей в указанном положении электроустановка после

пуска будет работать в режиме «генератор».

Перевод в режим «сварка» осуществляется на работающей в режиме «генератор»

электроустановке:

- перевести «Переключатель режима работы» в положение «WELDER»;

- установить требуемую величину сварочного тока переключателем «WELDING

CURRENT». Подключить сварочные провода к гнёздам 1-2 или 1-3 в соответс-

твии с установленной величиной сварочного тока.

ВНИМАНИЕ. При сварке все потребители тока промышленной частоты 50 Гц

должны быть отключены. При работе в режиме «генератор» сварочные провода

должны быть отсоединены от генератора.
