7.2.3. Электроустановки EB6,5/400-W220R(E)DC(–K), ED6,5/400-W220R(E)DC(–K)

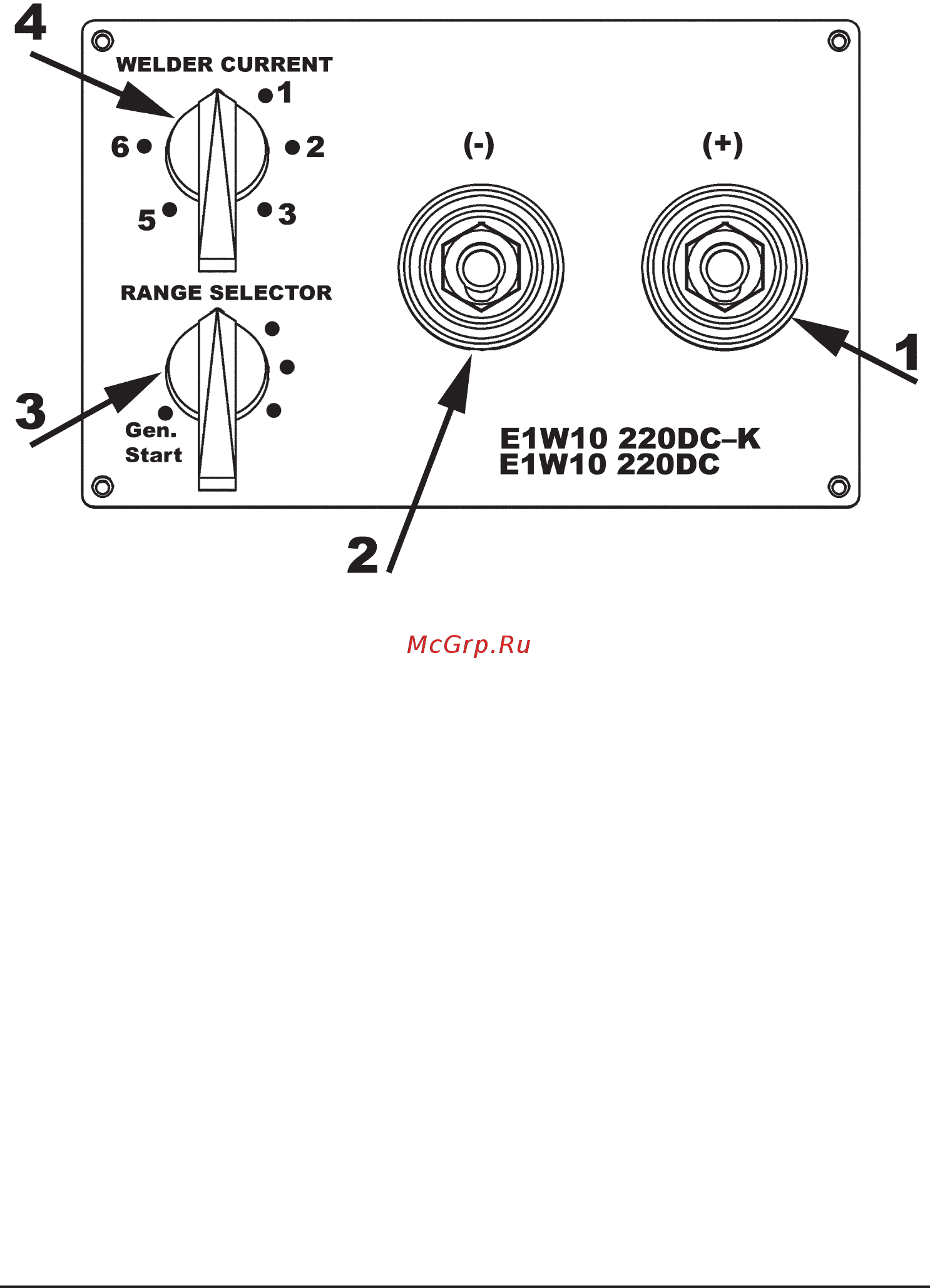

Генератор E1W10 220DC(–K)

1,2 - Гнёзда подключения сварочных кабелей;

3 – Переключатель режима работы «RANGE SELECTOR»;

4 – Переключатель величины сварочного тока «WELDER CURRENT».

Генератор E1W10 220DC трёхфазный, двухполюсный, щёточный. В режиме «гене-

ратор» регулирование напряжения осуществляется электронным регулятором напря-

жения, в режиме «сварка» регулирование напряжения обеспечивается компаунди-

рующим блоком. Регулирование напряжения генератора E1W10 220DC–K в режиме

«генератор» и в режиме «сварка» обеспечивается компаундирующим блоком. Свароч-

ный ток – постоянный

При пуске двигателя «Переключатель режима работы» («RANGE SELECTOR»

поз.3) должен находиться в положении «GEN.START» независимо от последующего

режима работы.

При сохранении переключателя в указанном положении электроустановка после

пуска будет работать в режиме «генератор».

Перевод в режим «сварка» осуществляется на работающей в режиме «генера

тор» электроустановке:

- перевести переключатель «RANGE STLECTOR» из положения «GEN.START» в

положение, соответствующее требуемому диапазону сварочного тока;

- переключателем величины сварочного тока ( «WELDER CURRENT» поз.4) уста

новить требуемую величину сварочного тока;

- подключить сварочные провода к гнёздам (поз.1,2).

ВНИМАНИЕ. При сварке все потребители тока промышленной частоты 50 Гц

должны быть отключены. При работе в режиме «генератор» сварочные провода

должны быть отсоединены от генератора.
