14

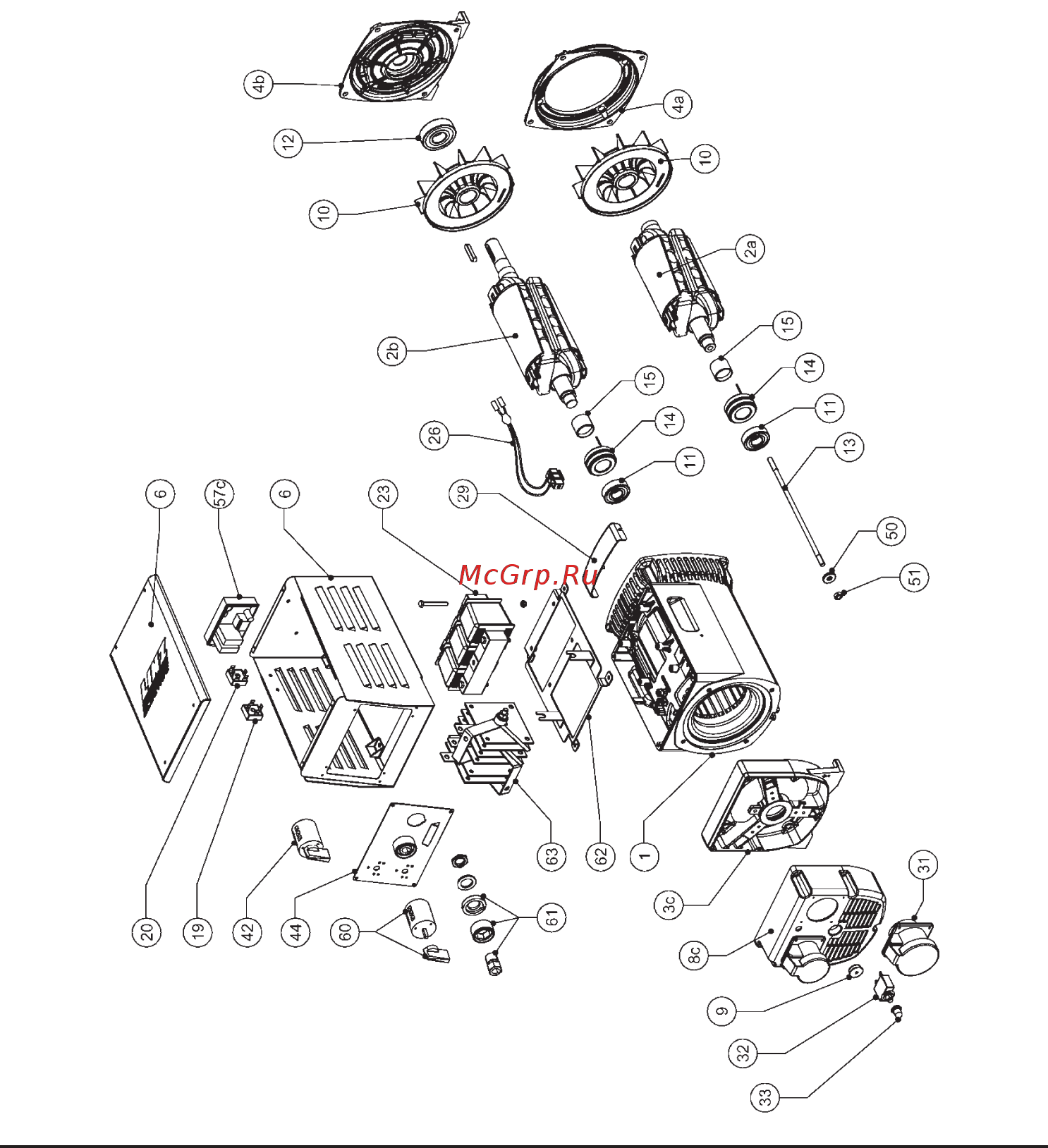

1 – Корпус генератора со статором.
2а – Ротор одноопорного
генератора.
2в – Ротор двухопорного
генератора.
3 – Задний подшипниковый щит.
4а – Фланец крепления
одноопорного генератора к
двигателю.
4в – Передний подшипниковый щит
двухопорного генератора.
6 – Крышка блока аппаратуры.
8 – Задняя крышка генератора.
10 – Вентилятор.
11 – Задний подшипник.
12 – Передний подшипник
двухопорного генератора.
13 – Стяжная шпилька
одноопорного генератора.
14 – коллектор.
15 – Изолирующая втулка.
19 – Однофазный диодный мост.
20 – Трёхфазный диодный мост.
23 – Компаунд.
24 – Щёточный узел.
42 – Шестипозиционный
переключатель «WELDER
CURRENT».
57 – Электронный регулятор
напряжения HUR10W.
60 – Четырёхпозиционный
переключатель «RANGE
SELECTOR».
61 – Гнездо.
63 – Сварочный выпрямитель.
Общее устройство генератора 1W10 220DC
