7.2.4. Электроустановка EВ10/400-W300R(E)DC
Генератор Е1W13 300DC

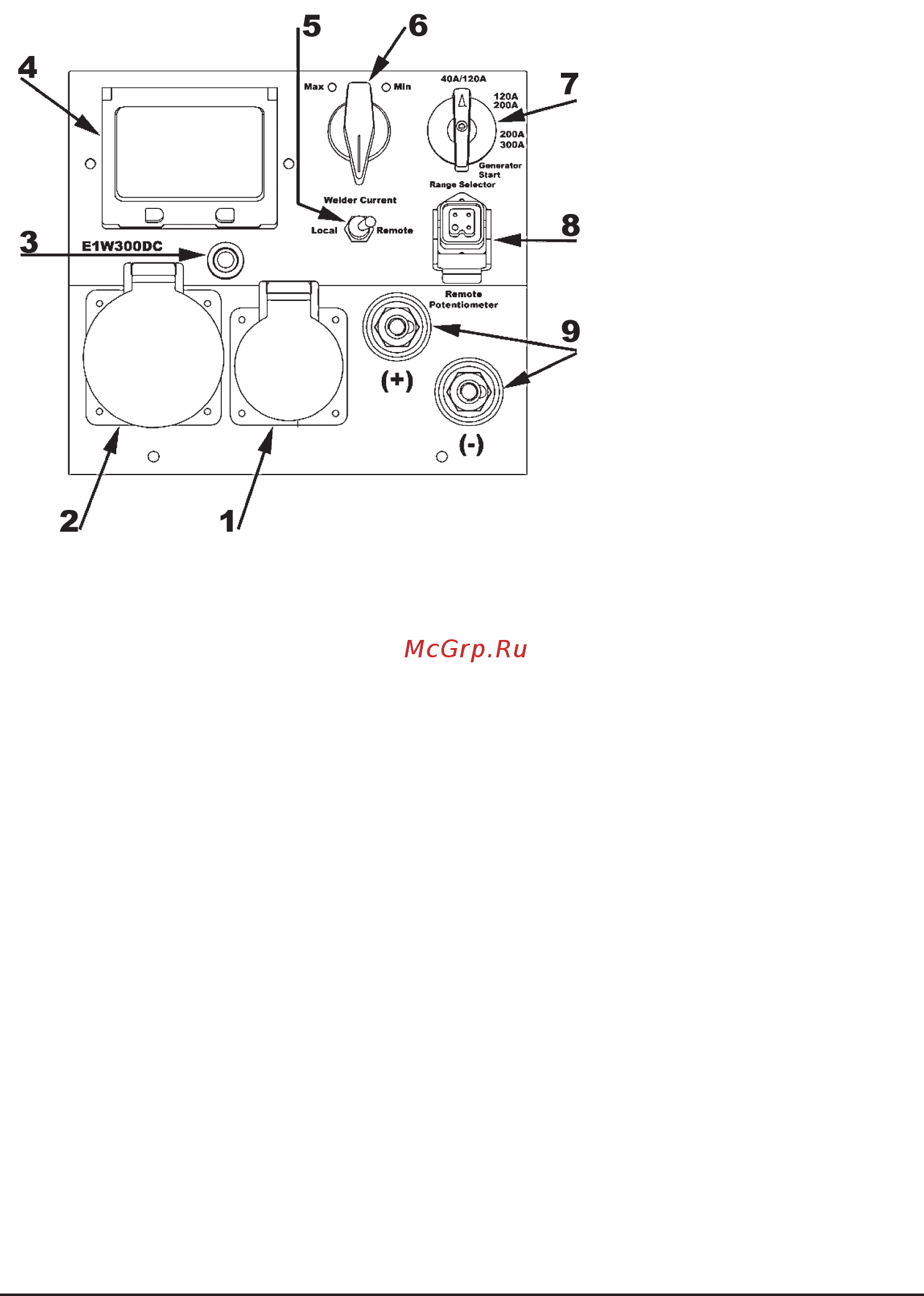

1 - Однофазная розетка
16А; 2 – Трехфазная ро-
зетка 16А; 3 – Сигнальная
лампа наличия напряжения
230В; 4 – Автоматический
выключатель; 5 – Переклю-
чатель режима управления
величиной сварочного тока
«дистанционное/с панели
генератора»; 6 - Рукоятка
плавного регулирования
величины сварочного тока
«WELDER CURRENT»; 7
– Переключатель режима
работы «RANGE SELECTJR»;
8 – разъём подключения
дистанционного устройства
плавного регулирования сва-
рочного тока. 9 – Гнёзда под-
ключения сварочных кабелей.
Генератор Е1W13DC трёхфазный, двухполюсный, бесщёточный. Регулирование
напряжения как при работе в режиме «сварка», так и при работе в режиме «генератор»
обеспечивается электронным регулятором напряжения. Электронный регулятор гене-
ратора обеспечивает его защиту путём снижения выходного напряжения сварочника.
При срабатывании встроенной тепловой защиты снимается возбуждение генератора.
Восстановление напряжения осуществляется автоматически, после нескольких ми-
нут ожидания. Защита от максимальной токовой нагрузки осуществляется автомати-
ческим выключателем.
Перед пуском двигателя «Переключатель режима работы» («RANGE SELECTOR»
поз.7) должен находиться в положении «GEN.START» независимо от последующего
режима работы. При отсутствии дистанционного устройства плавного регулирования
величины сварочного тока переключатель «LOCAL/REMOTE» поз.5 должен находить-
ся в положении «LOCAL». При сохранении переключателя в указанном положении
электроустановка после пуска будет работать в режиме «генератор».
Перевод в режим «сварка» осуществляется на работающей в режиме «генератор»
электроустановке:
- перевести переключатель «RANGE SELECTOR» из положения «GEN.START» в
положение, соответствующее требуемому диапазону сварочного тока;
- переключателем величины сварочного тока ( «WELDER CURRENT» поз.6) устано-
вить требуемую величину сварочного тока;
- подключить сварочные провода к гнёздам (поз.9).
При сварке все потребители тока промышленной частоты 50 Гц должны быть от-
ключены, автоматический выключатель должен находиться в положении «Выкл».
ВНИМАНИЕ. При сварке все потребители тока промышленной частоты 50 Гц
должны быть отключены. При работе в режиме «генератор» сварочные провода
должны быть отсоединены от генератора.
