11

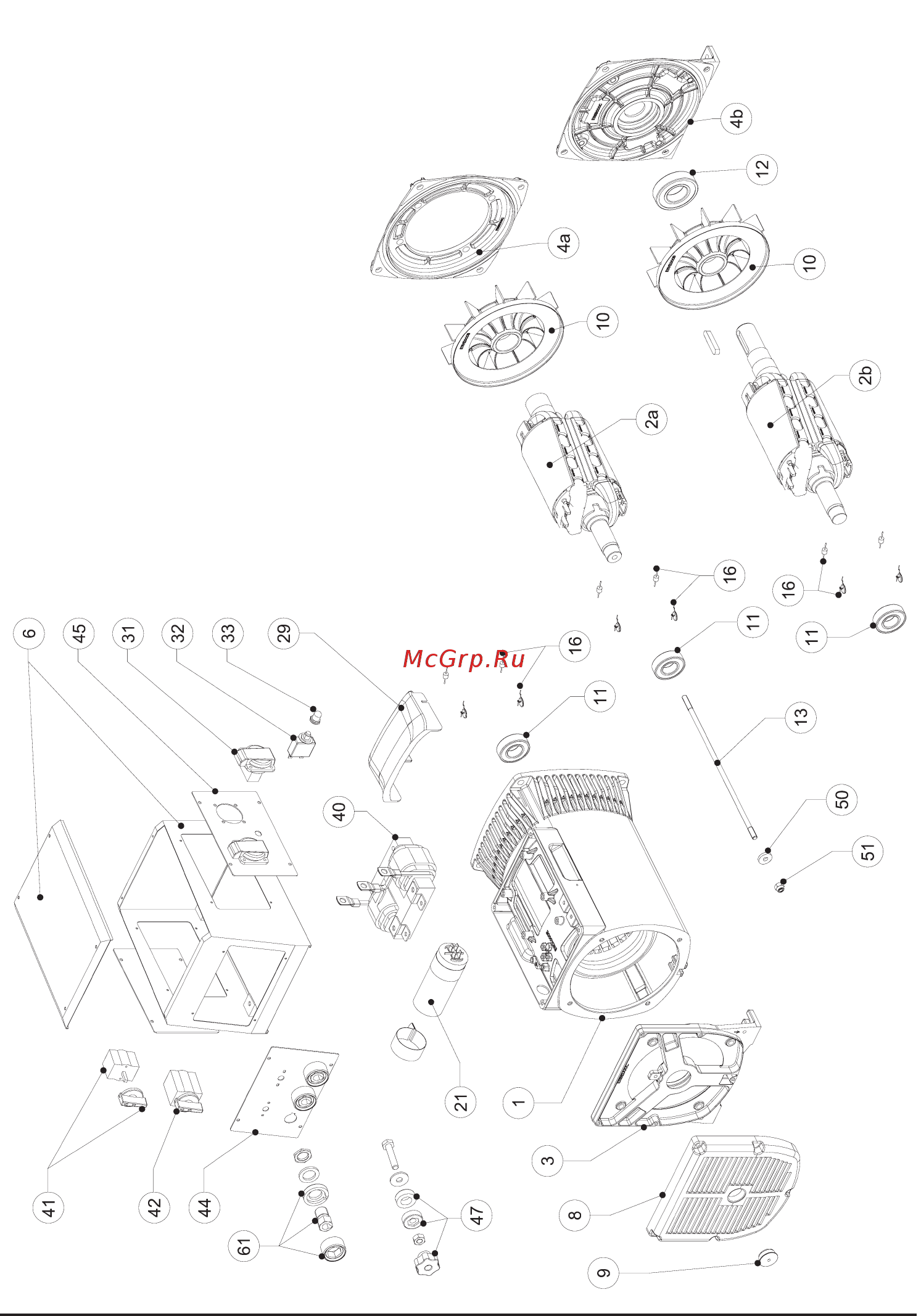

Общий вид генератора E1W11 220AC
1 – Корпус генератора со статором. 2а – Ротор
двухопорного генератора. 2в – ротор одноопорного
генератора. 3 – Задний подшипниковый щит. 4а – фланец
крепления одноопорного генератора к двигателю. 4в –
передний подшипниковый щит двухопорного генератора.
6 – Крышка блока аппаратуры. 8– Задняя крышка
генератора. 9– Задний подшипник. 10 – вентилятор. 13
– Стяжная шпилька одноопорного генератора. 16 – Дио
ды и варисторы ротора. 21 – Конденсатор. 31 – Розетки.
40 – Сварочный дроссель. 41 – Двухпозиционный
переключатель «RANGE SELECTOR».
42 – Шестипозиционный переключатель «WELDER
CURRENT». 47 – Гнезда подключения сварочных кабелей.
