Yamaha F100 — сборка и разборка системы наклона: пошаговое руководство [352/463]
Превью страниц
Страница 352 /
463

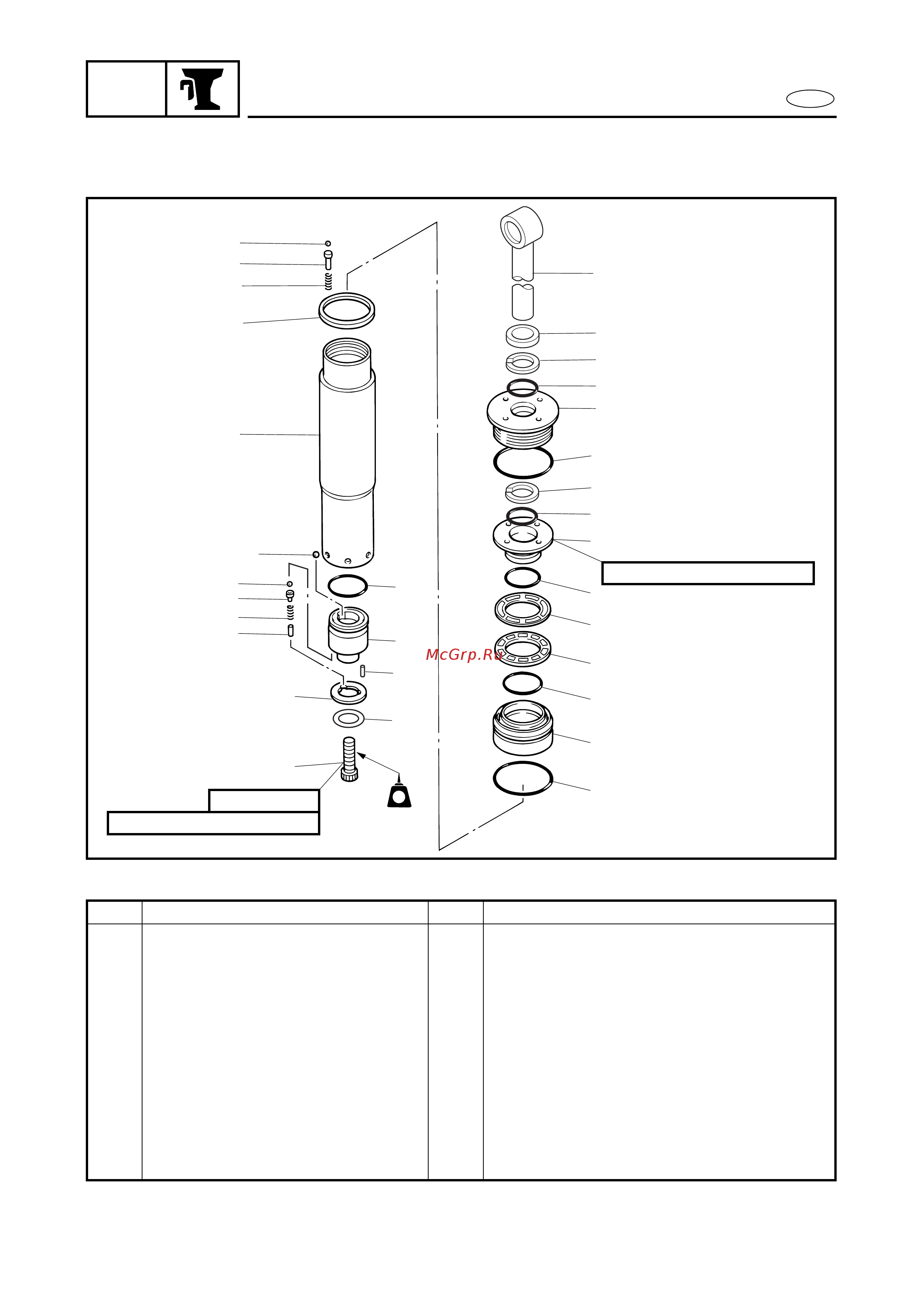

![Yamaha F100 [352/463] Tilt rod assy](/views2/1241087/page352/bg160.png)
7-24
E
BRKT
TILT ROD ASSY.
EXPLODED DIAGRAM
1
2
3
5
6
7
10
4
8
9
11
13
15
17
16
18
20
19
21
22
23
24
25
26
27
28
29
30
31
14
85 Nm (8.5 m
•
kg, 61 ft
•
Ib)
80 Nm (8.0 m
•
kg, 58 ft
•
Ib)
12 × 45 mm
12
LT
LT
572
REMOVAL AND INSTALLATION CHART
Step Procedure/Part name Q’ty Service points
TILT ROD ASSY. DISASSEMBLY Follow the left “Step” for removal.
1 Inner cylinder 1
2 Stopper plate 1
3 Filter 1
4 Trim piston 1 Remove it up side down with 5, 6 and 7
5 Spring 5
6 Plunger 5
7 Ball 5
8 O-ring 1 Outer
9 O-ring 1 Inner
10 Backup ring 1
