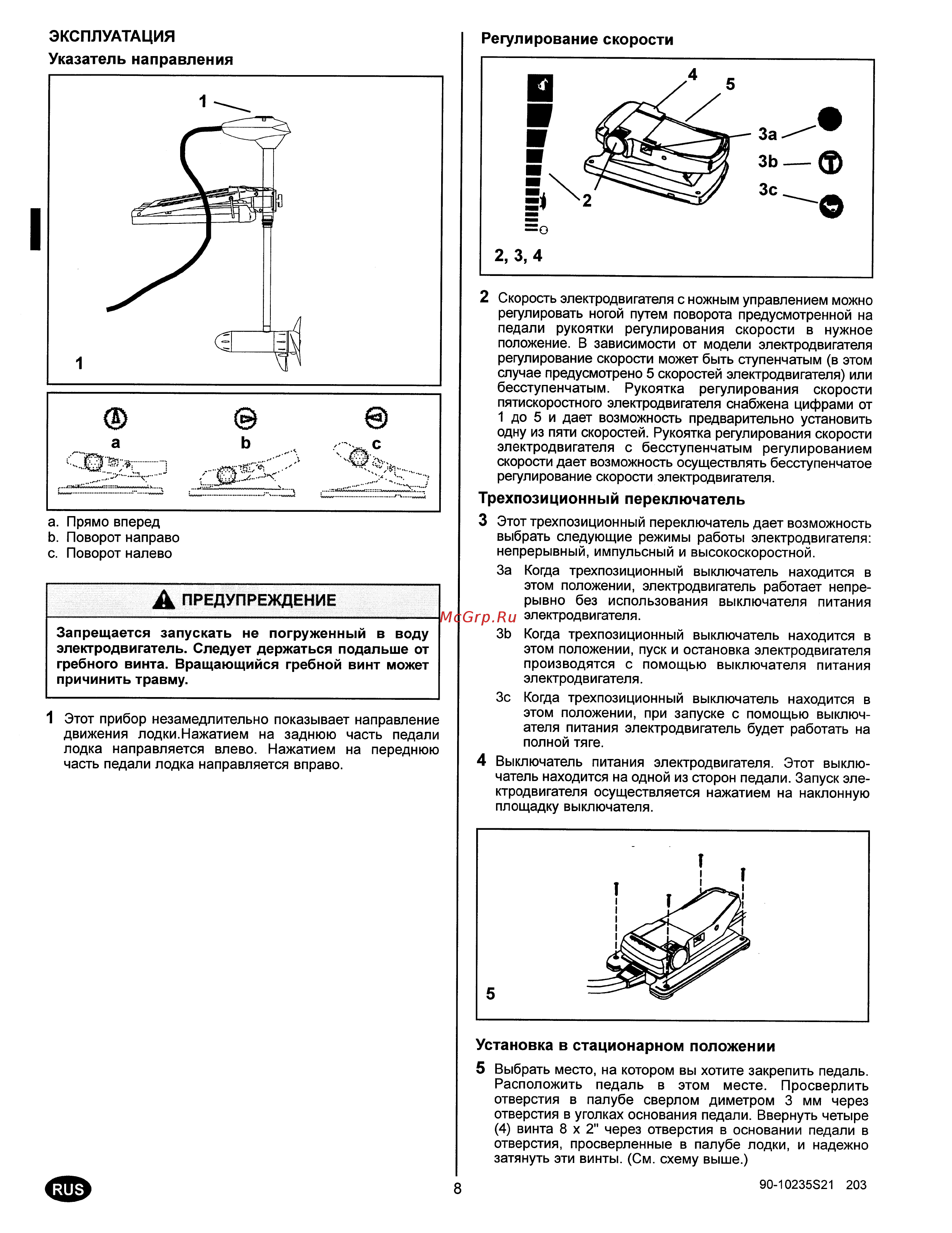

ЭКСПЛУАТАЦИЯ Регулирование скорости о 2 3 4 2 Скорость электродвигателя с ножным управлением можно регулировать ногой путем поворота предусмотренной на педали рукоятки регулирования скорости в нужное положение В зависимости от модели электродвигателя регулирование скорости может быть ступенчатым в этом случае предусмотрено 5 скоростей электродвигателя или бесступенчатым Рукоятка регулирования скорости пятискоростного электродвигателя снабжена цифрами от 1 до 5 и дает возможность предварительно установить одну из пяти скоростей Рукоятка регулирования скорости электродвигателя с бесступенчатым регулированием скорости дает возможность осуществлять бесступенчатое регулирование скорости электродвигателя Трехпозиционный переключатель 3 Ь Поворот направо с Поворот налево Этот трехпозиционный переключатель дает возможность выбрать следующие режимы работы электродвигателя непрерывный импульсный и высокоскоростной За Когда трехпозиционный выключатель находится в этом положении электродвигатель работает непре рывно без использования выключателя питания электродвигателя ЗЬ Когда трехпозиционный выключатель находится в этом положении пуск и остановка электродвигателя производятся с помощью выключателя питания электродвигателя Зс Когда трехпозиционный выключатель находится в этом положении при запуске с помощью выключ ателя питания электродвигатель будет работать на полной тяге А ПРЕДУПРЕЖДЕНИЕ Запрещается запускать не погруженный в воду электродвигатель Следует держаться подальше от гребного винта Вращающийся гребной винт может причинить травму 1 Этот прибор незамедлительно показывает направление движения лодки Нажатием на заднюю часть педали лодка направляется влево Нажатием на переднюю часть педали лодка направляется вправо 4 Выключатель питания электродвигателя Этот выклю чатель находится на одной из сторон педали Запуск эле ктродвигателя осуществляется нажатием на наклонную площадку выключателя Установка в стационарном положении 5 Выбрать место на котором вы хотите закрепить педаль Расположить педаль в этом месте Просверлить отверстия в палубе сверлом диметром 3 мм через отверстия в уголках основания педали Ввернуть четыре 4 винта 8 х 2 через отверстия в основании педали в отверстия просверленные в палубе лодки и надежно затянуть эти винты См схему выше низ 8 90 10235821 203
