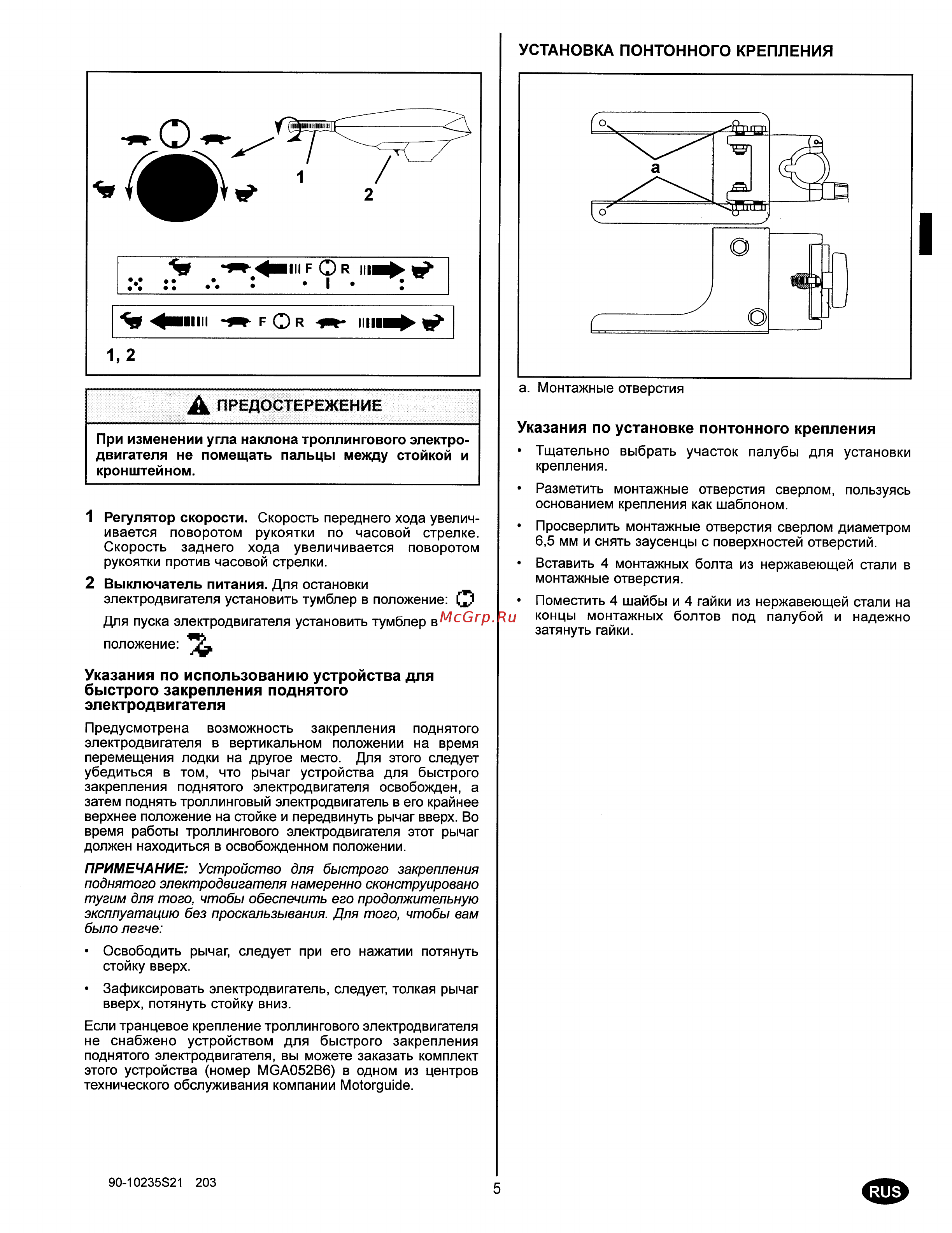

УСТАНОВКА ПОНТОННОГО КРЕПЛЕНИЯ а Монтажные отверстия А ПРЕДОСТЕРЕЖЕНИЕ Указания по установке понтонного крепления При изменении угла наклона троллингового электро двигателя не помещать пальцы между стойкой и кронштейном 1 Регулятор скорости Скорость переднего хода увелич ивается поворотом рукоятки по часовой стрелке Скорость заднего хода увеличивается поворотом рукоятки против часовой стрелки 2 Выключатель питания Для остановки электродвигателя установить тумблер в положение Тщательно крепления выбрать участок палубы для установки Разметить монтажные отверстия основанием крепления как шаблоном сверлом пользуясь Просверлить монтажные отверстия сверлом диаметром 6 5 мм и снять заусенцы с поверхностей отверстий Вставить 4 монтажных болта из нержавеющей стали в монтажные отверстия Поместить 4 шайбы и 4 гайки из нержавеющей стали на концы монтажных болтов под палубой и надежно затянуть гайки Для пуска электродвигателя установить тумблер в положение Указания по использованию устройства для быстрого закрепления поднятого электрод ви гателя Предусмотрена возможность закрепления поднятого электродвигателя в вертикальном положении на время перемещения лодки на другое место Для этого следует убедиться в том что рычаг устройства для быстрого закрепления поднятого электродвигателя освобожден а затем поднять троллинговый электродвигатель в его крайнее верхнее положение на стойке и передвинуть рычаг вверх Во время работы троллингового электродвигателя этот рычаг должен находиться в освобожденном положении ПРИМЕЧАНИЕ Устройство для быстрого закрепления поднятого электродвигателя намеренно сконструировано тугим для того чтобы обеспечить его продолжительную эксплуатацию без проскальзывания Для того чтобы вам было легче Освободить рычаг стойку вверх следует при Зафиксировать электродвигатель вверх потянуть стойку вниз его нажатии следует потянуть толкая рычаг Если транцевое крепление троллингового электродвигателя не снабжено устройством для быстрого закрепления поднятого электродвигателя вы можете заказать комплект этого устройства номер МСА052В6 в одном из центров технического обслуживания компании Мо1огдик1е 90 10235821 203 5 низ
