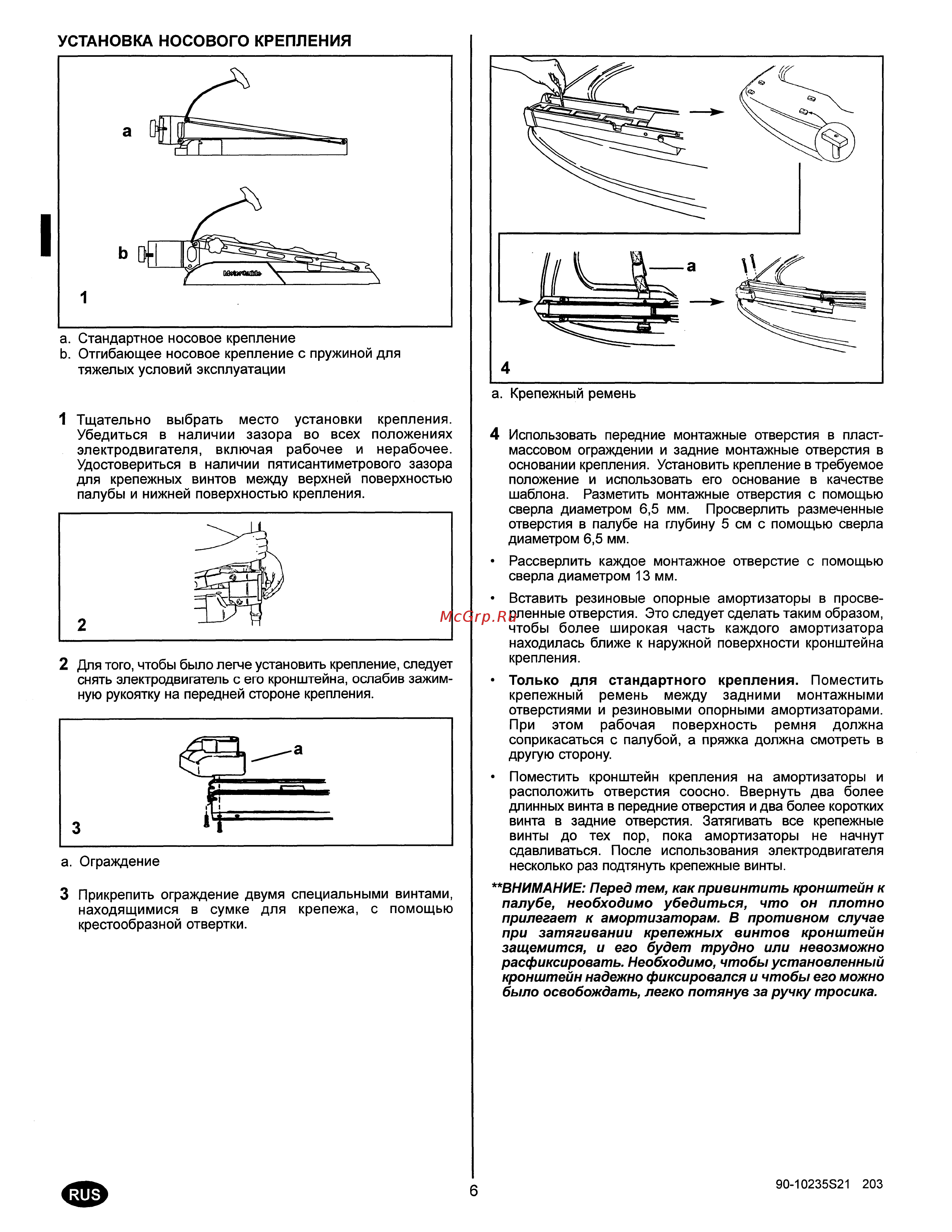

УСТАНОВКА НОСОВОГО КРЕПЛЕНИЯ 1 а Стандартное носовое крепление Ь Отгибающее носовое крепление с пружиной для тяжелых условий эксплуатации а Крепежный ремень 1 Тщательно выбрать место установки крепления Убедиться в наличии зазора во всех положениях электродвигателя включая рабочее и нерабочее Удостовериться в наличии пятисантиметрового зазора для крепежных винтов между верхней поверхностью палубы и нижней поверхностью крепления 2 Для того чтобы было легче установить крепление следует снять электродвигатель с его кронштейна ослабив зажим ную рукоятку на передней стороне крепления 3 Прикрепить ограждение двумя находящимися в сумке для крестообразной отвертки кие 4 Использовать передние монтажные отверстия в пласт массовом ограждении и задние монтажные отверстия в основании крепления Установить крепление в требуемое положение и использовать его основание в качестве шаблона Разметить монтажные отверстия с помощью сверла диаметром 6 5 мм Просверлить размеченные отверстия в палубе на глубину 5 см с помощью сверла диаметром 6 5 мм Рассверлить каждое монтажное сверла диаметром 13 мм Вставить резиновые опорные амортизаторы в просве рленные отверстия Это следует сделать таким образом чтобы более широкая часть каждого амортизатора находилась ближе к наружной поверхности кронштейна крепления Только для стандартного крепления Поместить крепежный ремень между задними монтажными отверстиями и резиновыми опорными амортизаторами При этом рабочая поверхность ремня должна соприкасаться с палубой а пряжка должна смотреть в другую сторону Поместить кронштейн крепления на амортизаторы и расположить отверстия соосно Ввернуть два более длинных винта в передние отверстия и два более коротких винта в задние отверстия Затягивать все крепежные винты до тех пор пока амортизаторы не начнут сдавливаться После использования электродвигателя несколько раз подтянуть крепежные винты отверстие с помощью ВНИМАНИЕ Перед тем как привинтить кронштейн к палубе необходимо убедиться что он плотно прилегает к амортизаторам В противном случае при затягивании крепежных винтов кронштейн защемится и его будет трудно или невозможно расфиксировать Необходимо чтобы установленный кронштейн надежно фиксировался и чтобы его можно было освобождать легко потянув за ручку тросика специальными винтами крепежа с помощью 6 90 10235521 203
