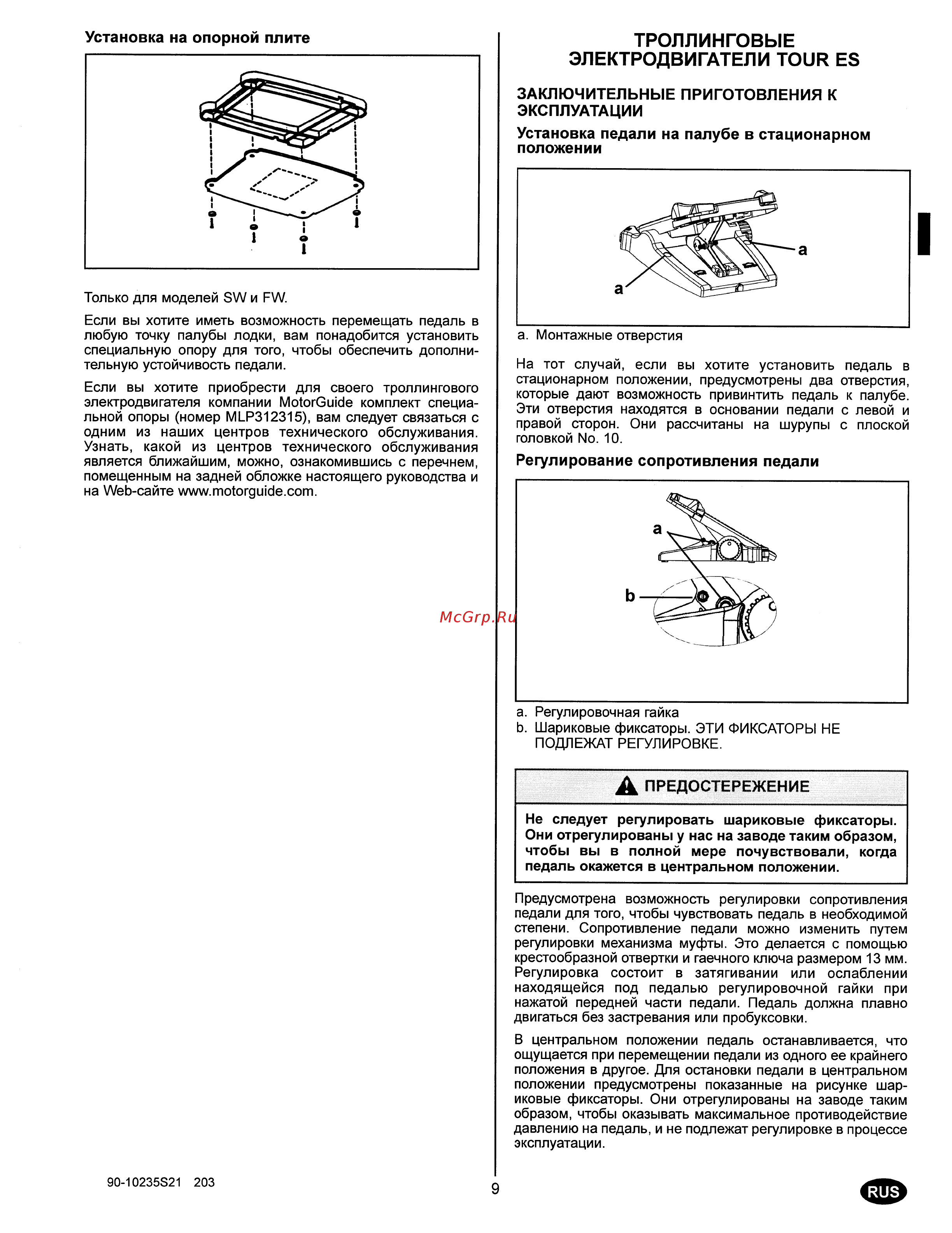

Установка на опорной плите ТРОЛЛИНГОВЫЕ ЭЛЕКТРОДВИГАТЕЛИ TOUR ES ЗАКЛЮЧИТЕЛЬНЫЕ ПРИГОТОВЛЕНИЯ К ЭКСПЛУАТАЦИИ Установка педали на палубе в стационарном положении Только для моделей SW и FW Если вы хотите иметь возможность перемещать педаль в любую точку палубы лодки вам понадобится установить специальную опору для того чтобы обеспечить дополни тельную устойчивость педали На тот случай если вы хотите установить педаль в стационарном положении предусмотрены два отверстия которые дают возможность привинтить педаль к палубе Эти отверстия находятся в основании педали с левой и правой сторон Они рассчитаны на шурупы с плоской головкой No 10 Если вы хотите приобрести для своего троллингового электродвигателя компании Мо1огОи бе комплект специа льной опоры номер МЕР312315 вам следует связаться с одним из наших центров технического обслуживания Узнать какой из центров технического обслуживания является ближайшим можно ознакомившись с перечнем помещенным на задней обложке настоящего руководства и на Web caйтe www motorguide com Регулирование сопротивления педали Ь Шариковые фиксаторы ЭТИ ФИКСАТОРЫ НЕ ПОДЛЕЖАТ РЕГУЛИРОВКЕ А ПРЕДОСТЕРЕЖЕНИЕ Не следует регулировать шариковые фиксаторы Они отрегулированы у нас на заводе таким образом чтобы вы в полной мере почувствовали когда педаль окажется в центральном положении Предусмотрена возможность регулировки сопротивления педали для того чтобы чувствовать педаль в необходимой степени Сопротивление педали можно изменить путем регулировки механизма муфты Это делается с помощью крестообразной отвертки и гаечного ключа размером 13 мм Регулировка состоит в затягивании или ослаблении находящейся под педалью регулировочной гайки при нажатой передней части педали Педаль должна плавно двигаться без застревания или пробуксовки В центральном положении педаль останавливается что ощущается при перемещении педали из одного ее крайнего положения в другое Для остановки педали в центральном положении предусмотрены показанные на рисунке шар иковые фиксаторы Они отрегулированы на заводе таким образом чтобы оказывать максимальное противодействие давлению на педаль и не подлежат регулировке в процессе эксплуатации 90 10235S21 203 9 RUS
