![MotorGuide FW36HT [5/21] А предупреждение](/img/pdf.png)
MotorGuide FW36HT [5/21] А предупреждение
![MotorGuide FW36HT [5/21] А предупреждение](/views2/1241838/page5/bg5.png)
Содержание
- Marine 1
- Запасные части и ремонтное обслуживание 3
- Общие сведения 3
- Содержание 3
- Техническое обслуживание 3
- Троллинговые электродвигатели тоиг е8 3
- Устранение неисправностей 3
- Яиз 3
- Д предупреждение 4
- Общие сведения 4
- Правила техники безопасности 4
- Предупреждение 4
- Технические данные 4
- Указания по электромонтажу и подключению батареи батарей прокладка проводов и кабелей 4
- А предупреждение 5
- Схема подключения аккумуляторной батареи напряжением 12 v схема подключения аккумуляторных батарей общим напряжением 24 v 5
- А предостережение 6
- А предупреждение 6
- Модели с изогнутым румпелем 6
- Схема подключения аккумуляторных батарей общим напряжением 36 v 6
- Установка транцевого крепления 6
- А предостережение 7
- Низ 7
- Указания по использованию устройства для быстрого закрепления поднятого электрод ви гателя 7
- Указания по установке понтонного крепления 7
- Установка понтонного крепления 7
- Кие 6 8
- Установка носового крепления 8
- А предупреждение 9
- Опускание электродвигателя 9
- Подъем электродвигателя 9
- Работа носового крепления 9
- Регулирование глубины погружения 9
- Регулировка натяжения рулевого устройства 9
- Только для электродвигателей с ручным управлением 9
- Электродвигателя 9
- А предупреждение 10
- Низ 10
- Трехпозиционный переключатель 10
- Установка в стационарном положении 10
- Эксплуатация регулирование скорости 10
- А предостережение 11
- Заключительные приготовления к эксплуатации установка педали на палубе в стационарном положении 11
- Регулирование сопротивления педали 11
- Троллинговые 11
- Установка на опорной плите 11
- Электродвигатели tour es 11
- Rus 10 12
- Конструктивные особенности и работа 12
- Выбор режима тролления 13
- Импульсный режим 13
- Непрерывный режим работы 13
- Первоначальная настройка 13
- Пуск электродвигателя 13
- Регулировка скорости 13
- Управление электродвигателем возврат электродвигателя в нерабочее положение 13
- Управление электродвигателем рекомендации по управлению электродвигателем 13
- Rus 12 14
- Первоначальная настройка настройка положения подъема электродвигателя 14
- Рекомендации которые не следует упускать из вида приступая к настройке 14
- Ииз 15
- Настройка механизма педали 15
- Настройка прямого хода вперед 15
- А предостережение 16
- Аккумуляторная батарея 16
- Замена гребного винта 16
- Кие 14 16
- Обязанности клиента 16
- Техническое обслуживание 16
- Только для модели sw 16
- Хранение при температурах ниже нуля 16
- Заказ запасных частей 17
- Запасные части и ремонтное 17
- Или нескольких скоростях 17
- Информация о ремонтном обслуживании 17
- Механическим управлением 17
- Не горит лампа подсветки стрелки 17
- Обслуживание 17
- Одной скорости 17
- Педаль туго поворачивается модели с 17
- Поворачивается на 400 градусов только для моделей еэ 17
- Помощью тросика когда электродвигатель находится в рабочем или нерабочем положении 17
- Потеря мощности 17
- Только для моделей еэ 17
- Трудно расфиксировать крепление с 17
- Устранение неисправностей 17
- Чрезмерный шум или вибрация 17
- Электродвигатель не работает на одной 17
- Электродвигатель не работает ни на 17
- Электродвигатель полностью не 17
- Электродвигателя 17
- Яиэ 17
- Rus 16 18
- Центры технического обслуживания находящиеся в соединенных 18
- Штатах и канаде 18
- Австралия и страны тихоокеанского региона 19
- Азия сингапур 19
- Европа ближний восток африка 19
- Мексика центральная америка южная америка страны карибского региона 19
- Соединенных штатов и канады 19
- Центры технического обслуживания находящиеся за пределами 19
- Япония 19
- Motorguide 20
- Motorguide европа 20
- Rus 18 20
- Вам необходимо обязательно 20
- Внимание 20
- Гарантии юридическую силу 20
- Для придания предоставленной вам гарантии 20
- Зарегистрировать изделие компании 20
- Карточку и послать ее по почте для 20
- Компанию мо1огоыс1е 20
- Настоящем руководстве 20
- Ограниченная гарантия компании 20
- Просьба заполнить регистрационную 20
- Регистрационная карточка входит в комплект документов поставляемых 20
- Регистрационную карточку и послать ее по почте в 20
- С изделием но не содержится в 20
- Того чтобы придать предоставленной 20
- Юридической силы вам следует заполнить 20
- Marine 21
- Motor guide 21
Похожие устройства
- MotorGuide FW46FB Инструкция по эксплуатации
- MotorGuide FW54FB Инструкция по эксплуатации
- Navigator 35 lbs Инструкция по эксплуатации
- Navigator 52 lbs Инструкция по эксплуатации
- Navigator 55 lbs Инструкция по эксплуатации
- Nissamaran Ecomotor 36 Pro Инструкция по эксплуатации
- Nissamaran Ecomotor 40 Pro Инструкция по эксплуатации
- Nissamaran Ecomotor 50 Pro Инструкция по эксплуатации
- Nissamaran Ecomotor 55 Pro Инструкция по эксплуатации
- Torqeedo Travel 401 Инструкция по эксплуатации
- Torqeedo Travel 801 Инструкция по эксплуатации
- Torqeedo Travel 503 Инструкция по эксплуатации
- Torqeedo Travel 1003 Инструкция по эксплуатации
- Torqeedo Ultralight 402 Инструкция по эксплуатации
- Torqeedo Cruise 2.0 Инструкция по эксплуатации
- Watersnake T18 Mini Инструкция по эксплуатации
- Watersnake FWT28 Инструкция по эксплуатации
- Watersnake FWT30 Инструкция по эксплуатации
- Watersnake FWT34 Инструкция по эксплуатации
- Watersnake ETB54 Инструкция по эксплуатации

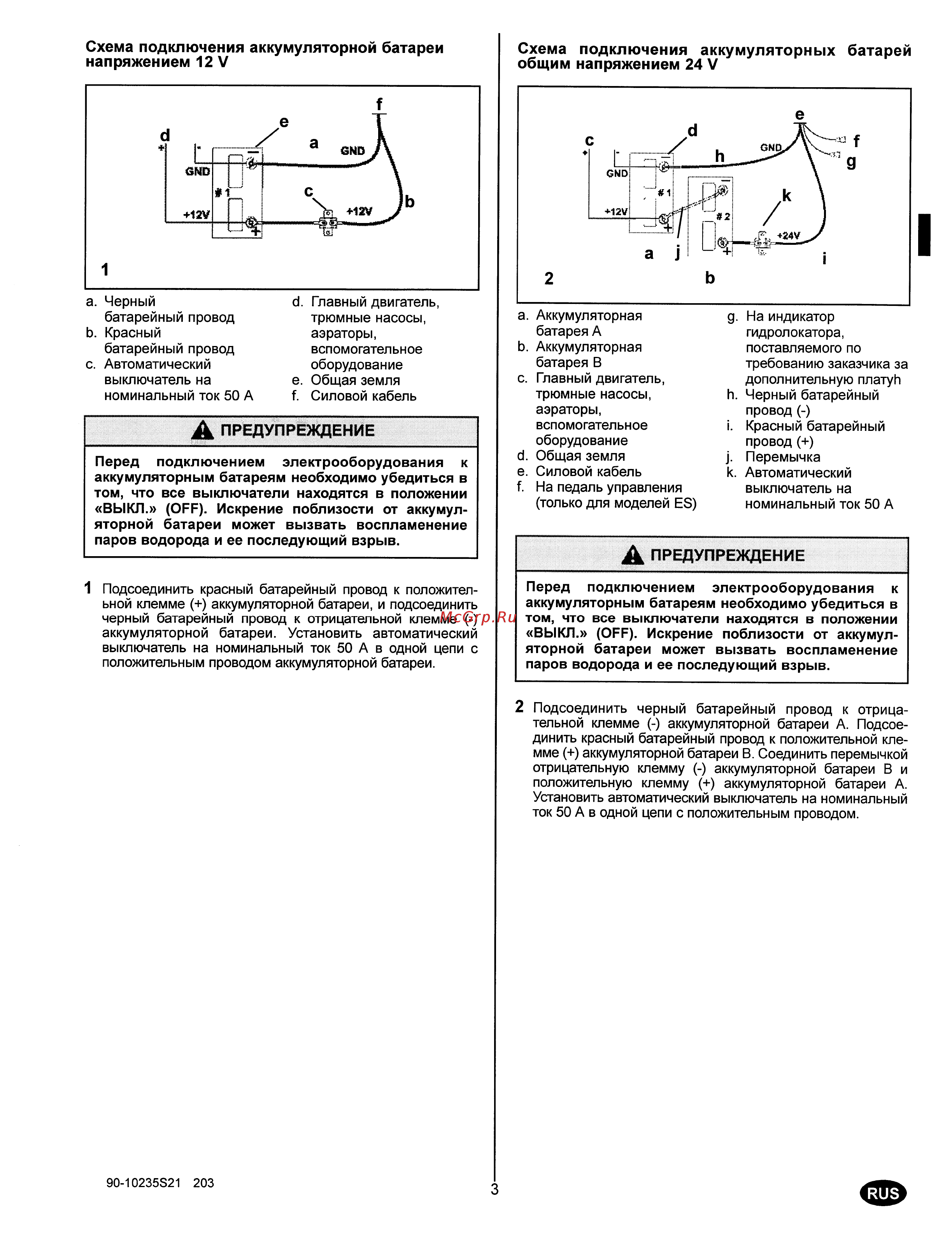

Схема подключения аккумуляторной батареи напряжением 12 V Схема подключения аккумуляторных батарей общим напряжением 24 V 1 а Черный батарейный провод Ь Красный батарейный провод с Автоматический выключатель на номинальный ток 50 А d Главный двигатель трюмные насосы аэраторы вспомогательное оборудование е Общая земля Г Силовой кабель а Аккумуляторная батарея А Ь Аккумуляторная батарея В с Главный двигатель трюмные насосы аэраторы вспомогательное оборудование б Общая земля е Силовой кабель Г На педаль управления только для моделей ЕЗ А ПРЕДУПРЕЖДЕНИЕ Перед подключением электрооборудования к аккумуляторным батареям необходимо убедиться в том что все выключатели находятся в положении ВЫКЛ OFF Искрение поблизости от аккумул яторной батареи может вызвать воспламенение паров водорода и ее последующий взрыв д На индикатор гидролокатора поставляемого по требованию заказчика за дополнительную платуИ И Черный батарейный провод Красный батарейный провод Перемычка к Автоматический выключатель на номинальный ток 50 А А ПРЕДУПРЕЖДЕНИЕ Перед подключением электрооборудования к аккумуляторным батареям необходимо убедиться в том что все выключатели находятся в положении ВЫКЛ OFF Искрение поблизости от аккумул яторной батареи может вызвать воспламенение паров водорода и ее последующий взрыв 1 Подсоединить красный батарейный провод к положител ьной клемме аккумуляторной батареи и подсоединить черный батарейный провод к отрицательной клемме аккумуляторной батареи Установить автоматический выключатель на номинальный ток 50 А в одной цепи с положительным проводом аккумуляторной батареи 2 90 10235S21 203 3 Подсоединить черный батарейный провод к отрица тельной клемме аккумуляторной батареи А Подсое динить красный батарейный провод к положительной кле мме аккумуляторной батареи В Соединить перемычкой отрицательную клемму аккумуляторной батареи В и положительную клемму аккумуляторной батареи А Установить автоматический выключатель на номинальный ток 50 А в одной цепи с положительным проводом RUS
