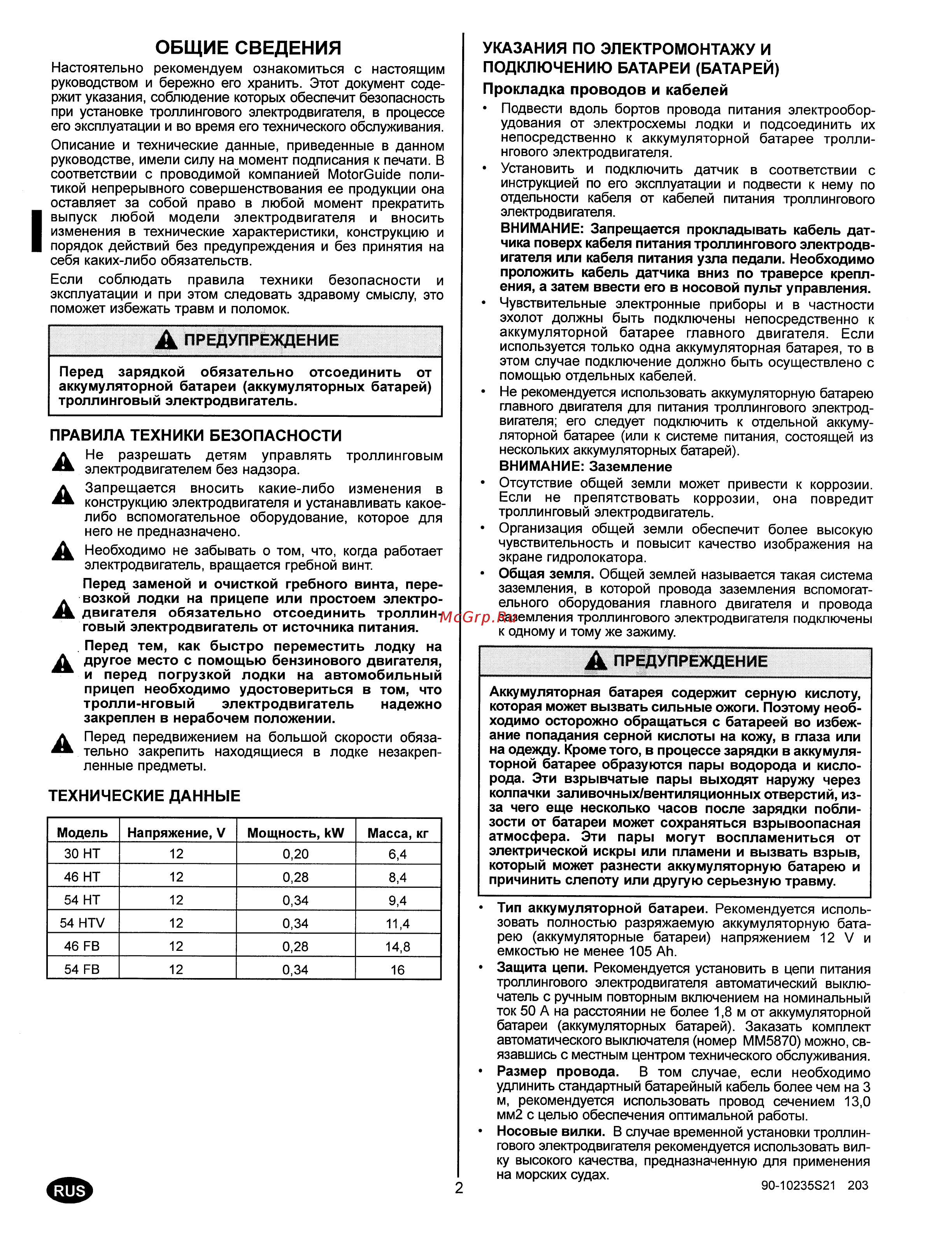

ОБЩИЕ СВЕДЕНИЯ УКАЗАНИЯ ПО ЭЛЕКТРОМОНТАЖУ И ПОДКЛЮЧЕНИЮ БАТАРЕИ БАТАРЕЙ Прокладка проводов и кабелей Настоятельно рекомендуем ознакомиться с настоящим руководством и бережно его хранить Этот документ соде ржит указания соблюдение которых обеспечит безопасность при установке троллингового электродвигателя в процессе его эксплуатации и во время его технического обслуживания Описание и технические данные приведенные в данном руководстве имели силу на момент подписания к печати В соответствии с проводимой компанией Мо1огСи бе поли тикой непрерывного совершенствования ее продукции она оставляет за собой право в любой момент прекратить выпуск любой модели электродвигателя и вносить изменения в технические характеристики конструкцию и порядок действий без предупреждения и без принятия на себя каких либо обязательств Если соблюдать правила техники безопасности и эксплуатации и при этом следовать здравому смыслу это поможет избежать травм и поломок Д ПРЕДУПРЕЖДЕНИЕ Перед зарядкой обязательно отсоединить от аккумуляторной батареи аккумуляторных батарей троллинговый электродвигатель ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ разрешать детям управлять троллинговым А Неэлектродвигателем без надзора Запрещается вносить какие либо изменения в А конструкцию электродвигателя и устанавливать какое А А либо вспомогательное оборудование которое для него не предназначено Необходимо не забывать о том что когда работает электродвигатель вращается гребной винт Перед заменой и очисткой гребного винта перевозкой лодки на прицепе или простоем электро двигателя обязательно отсоединить троллин говый электродвигатель от источника питания Перед тем как быстро переместить лодку на другое место с помощью бензинового двигателя и перед погрузкой лодки на автомобильный прицеп необходимо удостовериться в том что тролли нговый электродвигатель надежно закреплен в нерабочем положении А ПРЕДУПРЕЖДЕНИЕ Аккумуляторная батарея содержит серную кислоту которая может вызвать сильные ожоги Поэтому необ ходимо осторожно обращаться с батареей во избеж ание попадания серной кислоты на кожу в глаза или на одежду Кроме того в процессе зарядки в аккумуля торной батарее образуются пары водорода и кисло рода Эти взрывчатые пары выходят наружу через колпачки заливочных вентиляционных отверстий изза чего еще несколько часов после зарядки побли зости от батареи может сохраняться взрывоопасная атмосфера Эти пары могут воспламениться от электрической искры или пламени и вызвать взрыв который может разнести аккумуляторную батарею и причинить слепоту или другую серьезную травму передвижением на большой скорости обяза А Перед тельно закрепить находящиеся в лодке незакреп ленные предметы ТЕХНИЧЕСКИЕ ДАННЫЕ Модель Напряжение V Мощность кУУ Масса кг 30 НТ 12 0 20 6 4 46 НТ 12 0 28 8 4 54 НТ 12 0 34 9 4 54 НТ7 12 0 34 11 4 46 ЕВ 12 0 28 14 8 54 РВ 12 0 34 16 низ Подвести вдоль бортов провода питания электрообор удования от электросхемы лодки и подсоединить их непосредственно к аккумуляторной батарее тролли нгового электродвигателя Установить и подключить датчик в соответствии с инструкцией по его эксплуатации и подвести к нему по отдельности кабеля от кабелей питания троллингового электроде и гател я ВНИМАНИЕ Запрещается прокладывать кабель дат чика поверх кабеля питания троллингового электродв игателя или кабеля питания узла педали Необходимо проложить кабель датчика вниз по траверсе крепл ения а затем ввести его в носовой пульт управления Чувствительные электронные приборы и в частности эхолот должны быть подключены непосредственно к аккумуляторной батарее главного двигателя Если используется только одна аккумуляторная батарея то в этом случае подключение должно быть осуществлено с помощью отдельных кабелей Не рекомендуется использовать аккумуляторную батарею главного двигателя для питания троллингового электрод вигателя его следует подключить к отдельной аккуму ляторной батарее или к системе питания состоящей из нескольких аккумуляторных батарей ВНИМАНИЕ Заземление Отсутствие общей земли может привести к коррозии Если не препятствовать коррозии она повредит троллинговый электродвигатель Организация общей земли обеспечит более высокую чувствительность и повысит качество изображения на экране гидролокатора Общая земля Общей землей называется такая система заземления в которой провода заземления вспомогат ельного оборудования главного двигателя и провода заземления троллингового электродвигателя подключены к одному и тому же зажиму 2 Тип аккумуляторной батареи Рекомендуется исполь зовать полностью разряжаемую аккумуляторную бата рею аккумуляторные батареи напряжением 12 V и емкостью не менее 105 АИ Защита цепи Рекомендуется установить в цепи питания троллингового электродвигателя автоматический выклю чатель с ручным повторным включением на номинальный ток 50 А на расстоянии не более 1 8 м от аккумуляторной батареи аккумуляторных батарей Заказать комплект автоматического выключателя номер ММ5870 можно св язавшись с местным центром технического обслуживания Размер провода В том случае если необходимо удлинить стандартный батарейный кабель более чем на 3 м рекомендуется использовать провод сечением 13 0 мм2 с целью обеспечения оптимальной работы Носовые вилки В случае временной установки троллин гового электродвигателя рекомендуется использовать вил ку высокого качества предназначенную для применения на морских судах 90 10235321 203
