POWERCOM Co., Ltd. Все права защищены.
Серия ИБП POWERCOM ONL-33 10 кВА – 200 кВА
инструкция по эксплуатации
30

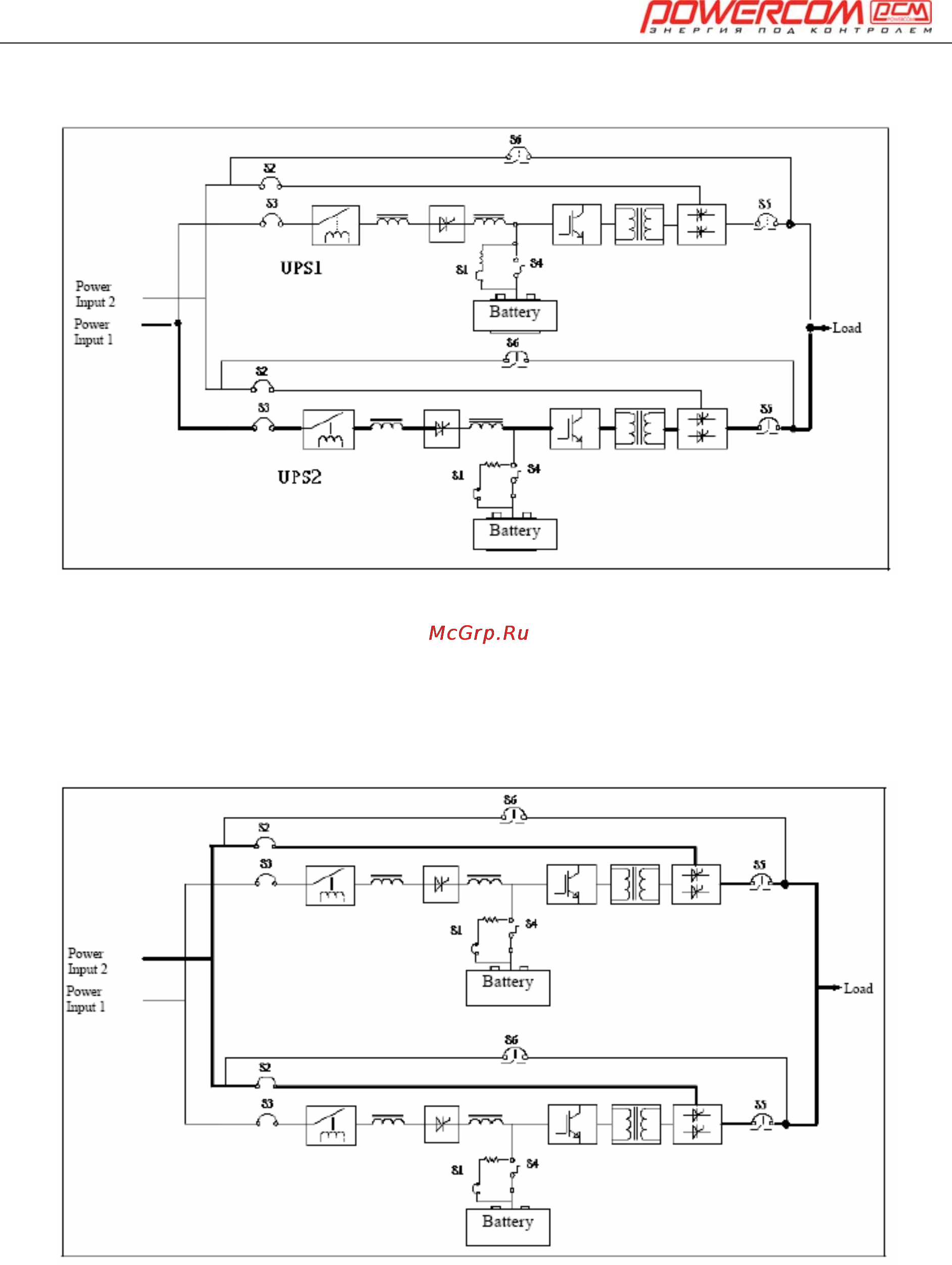

Один ИБП (UPS2) в нормальном режиме работы, другой (UPS1) в режиме байпас.
В данном режиме работы параллельной системы напряжение проходит через
выпрямитель, инвертор и выходной переключатель UPS2 к подключенной нагрузке, но
напряжение на выходе UPS1 отсутствует.
Оба устройства (UPS1 и UPS2) в режиме байпас
В данном режиме работы параллельной системы напряжение проходит через цепь байпас
UPS1 и UPS2 к подключенной нагрузке. Питание к нагрузке поступает из электросети
общего пользования.
