POWERCOM Co., Ltd. Все права защищены.
Серия ИБП POWERCOM ONL-33 10 кВА – 200 кВА
инструкция по эксплуатации
31

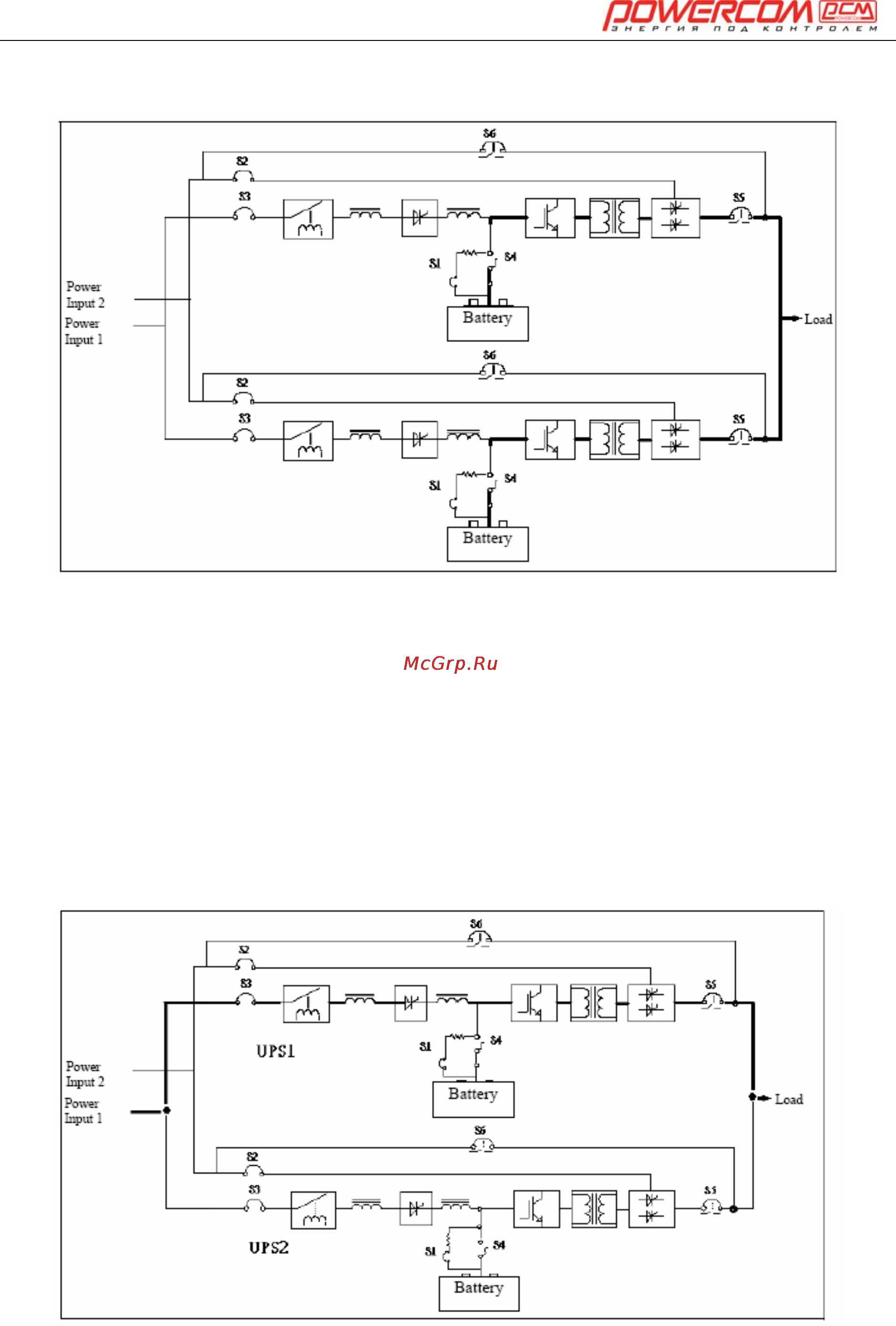

Работа от аккумуляторов двух устройств (UPS1 и UPS2)
В данном режиме работы параллельной системы при отсутствии напряжения в
электросети, напряжение к подключенной нагрузке поступает от инвертора UPS1 и UPS2.
Питание обеспечивается за счет аккумуляторных батарей.
Время работы в данном случае определяется емкостью аккумуляторов и уровнем нагрузки.
В случае отсутствия входного напряжения сети рекомендуется выполнить сохранение
данных и завершить все критические операции.
Одно устройство (UPS1) в нормальном режиме, другое (UPS2) в режиме
обслуживания
В данном режиме работы параллельной системы напряжение проходит через
